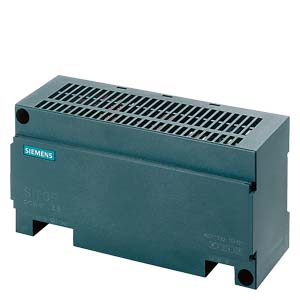

 | SITOP POWER 24 В/3,5 A ДЛЯ S7-200 |
| SITOP POWER 3,5, УНИВЕРСАЛЬНАЯ ЛИНИЯ РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 24 В/3,5 А S7-200 DESIGN |
| Вход |
| Вход | 1-фазный переменный ток |
| Напряжение питания | |
| 1 при переменном токе номинальное значение | 120 V |
| 2 при переменном токе номинальное значение | 230 V |
| Примечание | Настройка с помощью проволочной перемычки |
| Входное напряжение | |
| 1 при переменном токе | 93 ... 132 V |
| 2 при переменном токе | 187 ... 264 V |
| Вход c широким диапазоном возможностей | нет |
| Устойчивость к перенапряжению | 2,3 x Ue ном, 1,3 мс |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | 20 ms; при Ue = 187 В |
| Номинальная частота сети 1 | 50 Hz |
| Номинальная частота сети 2 | 60 Hz |
| Диапазон частоты сети | 47 ... 63 Hz |
| Входной ток | |
| при номинальном значении входного напряжения 120 В | 1,65 A |
| при номинальном значении входного напряжения 230 В | 0,95 A |
| Ограничение пускового тока (+ 25 °C), макс. | 33 A |
| длительность ограничения тока включения при 25 °C | |
| максимальное | 3 ms |
| It, макс. | 1 A·s |
| Встроенный предохранитель при входе | T 2,5 A/250 В (недоступно) |
| Защита предохранителями в сетевой подводке (IEC 898) | рекомендованный LS-переключатель: двухполюсный линейный защитный автомат с 10 A характеристика C или с 6 A характеристика D |
| Выход |
| Выход | регулируемое постоянное напряжение без потенциала |
| Номинальное значение напряжения Ua Nenn DC | 24 V |
| Общий допуск, статический ± | 5 % |
| сетевое статическое регулирование, ок. | 0,1 % |
| регулирование статической нагрузки, ок. | 0,2 % |
| Остаточная пульсация пиков амплитуды, макс. | 150 mV |
| Остаточная пульсация пиков амплитуды, тип. | 30 mV |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 240 mV |
| Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц) | 110 mV |
| Функция продукта выходное напряжение можно регулировать | нет |
| Настройка выходного напряжения | - |
| Индикаторное табло | - |
| Режим включения/отключения | без отклонения напряжения Ua (плавное включение) |
| Задержка запуска максимальная | 1 s |
| Повышение напряжения, тип. | 80 ms |
| Номинальная величина тока Ia ном. | 3,5 A |
| Диапазон тока | 0 ... 3,5 A |
| отдаваемая активная мощность типовое | 84 W |
| кратковременный ток перегрузки | |
| при коротком замыкании во время разгона типовое | 5 A |
| при коротком замыкании во время эксплуатации типовое | 5 A |
| длительность перегрузочной способности тока перегрузки | |
| при коротком замыкании во время разгона | 100 ms |
| при коротком замыкании во время эксплуатации | 100 ms |
| Пригодность для параллельной работы для повышения мощности | да |
| Число параллельно подключаемых устройств для повышения мощности, штук | 5 |
| Коэффициент полезного действия |
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 84 % |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 16 W |
| Регулирование |
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 0,3 % |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 3 % |
| время регулирования максимальное | 5 ms |
| Защита и контроль |
| Защита от перегрузок на выходе | да, согласно EN 60950-1 |
| Ограничение тока, тип. | 3,8 A |
| Характеристика выхода с защитой от коротких замыканий | да |
| Защита от короткого замыкания | Характеристика при постоянном токе до тип. 14 В, электронное отключение, самостоятельный повторный запуск |
| установившийся ток короткого замыкания эффективное значение | |
| максимальное | 4 A |
| Индикатор перегрузок/короткого замыкания | - |
| Безопасность |
| Разделение потенциалов первичное/вторичное | да |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 |
| Класс защиты | класс I |
| рабочий ток | |
| максимальное | 3,5 mA |
| Маркировка CE | да |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289 |
| Взрывозащита | - |
| разрешение FM | - |
| Допуск CB | нет |
| Разработка в судостроении | - |
| Класс защиты (EN 60529) | IP20 |
| Электромагнитная совместимость |
| Излучение помех (эмиссия) | EN 55022 класс B |
| Ограничение гармоник | EN 61000-3-2 |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 |
| Технические данные |
| Температура окружающей среды | |
| во время эксплуатации | 0 ... 60 °C |
| — примечание | при естественной конвекции (естественная конвекция) |
| во время транспортировки | -40 ... +85 °C |
| во время хранения | -40 ... +85 °C |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации |
| Механика |
| Техника электропитания | винтовой зажим |
| Подключения | |
| вход сети | L, N, PE: по 1 винтовому зажиму для 0,5 ... 1,5 мм одно-/тонкопроволочный |
| выход | L+: 1 винтовой зажим для 0,5 ... 1 мм; M: 2 винтовых зажима для 0,5 ... 1 мм |
| вспомогательные контакты | - |
| Ширина корпуса | 160 mm |
| Высота корпуса | 80 mm |
| Глубина корпуса | 62 mm |
| соблюдаемое расстояние | |
| вверху | 100 mm |
| внизу | 100 mm |
| слева | 0 mm |
| справа | 0 mm |
| Вес, ок. | 0,5 kg |
| Характеристики продукта корпуса секционируемый корпус | да |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15, настенный монтаж |
| Среднее время между отказами (MTBF) при 40 °C | 714 286 h |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
6EP1332-1SH31
