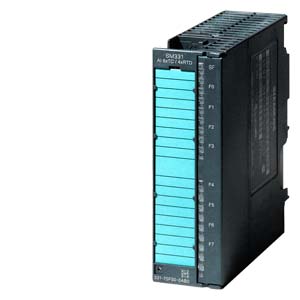

6ES7331-7SF00-0AB0
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Контроллеры фирмы СИМЕНС 6ES7331-7RD00-0AB0 — это модульные программируемые компоненты управления, предназначенные для создания установок автоматизации высокой и средней степени сложности.
Особенности контроллеров SIEMENS:
Использование естественного охлаждения контроллера СИМЕНС 6ES7331-7RD00-0AB0, Возможность применение схем распределенного и локального ввода-вывода, блочная схема, широкий коммуникационный функционал, удобство эксплуатации и обслуживания, множество функций, поддерживаемых на уровне операционной системы предоставляют возможность получения рентабельных решений для создания схем автоматизированного контроля в различных сферах промышленного производства.
Купить оборудование SIEMENS 6ES7331-7RD00-0AB0, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, таким как: характеристики, доставка, цена, применяемость, паспорт, отправка в регионы, документация, техническое описание, монтаж, комплектация и так далее, уточняйте по телефону.
| | SIMATIC S7, ANALOG INPUT SM 331, OPTICALLY ISOLATATED, 4 AI, 0/4 - 20MA, 1 X 20 PIN, F. SIGNALS F. HAZARDOUS AREAS, CAPABLE OF DIAGNOST.,PTB-TESTED | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 250 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 60 mA | |
| Выходное напряжение | ||
| Электропитание измерительных преобразователей | ||
| Номинальное значение (пост. ток) | 13 V; при 22 мА | |
| Напряжение без нагрузки (пост. ток) | 25,2 V | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 3 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 50 | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 50 | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | сигма-дельта | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; от 10 до 15 бит + знак | |
| Настраиваемое время интегрирования | Да; от 2,5 до 100 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | от 10 до 400 Гц | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,45 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 60 dB | |
| Мин. синфазные помехи | 130 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Да | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Выход за верхний предел диапазона | Да | |
| Обрыв провода сигнального датчика | Да | |
| Короткое замыкание провода сигнального датчика | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Индикатор ошибки канала F (красный) | Да | |
| Характеристики взрывозащиты | ||
| Узел для взрывозащиты | Да | |
| Максимальные значения входных цепей (по каналам) | ||
| Co (допустимая внешняя мощность), макс. | 90 nF | |
| Io (ток короткого замыкания), макс. | 68,5 mA | |
| Lo (допустимая внешняя индуктивность), макс. | 7,5 mH | |
| Po (мощность нагрузки выходного элемента), макс. | 431 mW | |
| Ri, макс. | 50 | |
| Uo (выходное напряжение при работе без нагрузки), макс. | 25,2 V | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| Гальваническая развязка аналоговых вводов | Да | |
| Допустимая разность потенциалов | ||
| между входами (UCM) | 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| между входами и массой аналогового модуля (UCM) | 60 В пост. тока/30 В перем. тока во взрывоопасной зоне, 400 В пост. тока/250 В перем. тока при эксплуатации НЕ во взрывоопасной зоне | |
| Стандарты, допуски, сертификаты | ||
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | [EEx ib] IIC | |
| Тип взрывозащиты согласно FM | Класс I, раздел 2, группа A, B, C, D T4 | |
| Номер испытания PTB | Ex-96.D.2092X | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| макс. | 60 °C | |
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Массы | ||
| Масса, прибл. | 290 g | |
| последнее изменение: | 20.06.2016 | |
