6ES7317-7UL10-0AB0

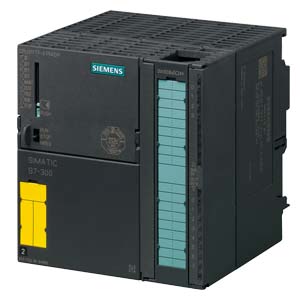

SIMATIC S7-300, CPU 317TF-3 PN/DP, ЦПУ С ФУНКЦИЯМИ ОБЫЧНОГО ПЛК, SAFETY И ТЕХНОЛОГИЧЕСКИМИ ФУНКЦИЯМИ, 1,5 МБАЙТА РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С 2. ИНТЕРФЕЙС DP(DRIVE), 3. ИНТЕРФЕЙС ETHERNET PROFINET С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЕ ТЕХНОЛОГИЧЕСКИЕ ВХ. /ВЫХ., НЕОБХОДИМЫ 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ И КАРТА MMC 8 МБ МИН.

6ES7317-7UL10-0AB0

Артикул: 6ES7317-7UL10-0AB0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

CPU 317TF-3 PN/DP

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

14,00 x 17,00 x 14,00CM

Ценовая группа:

241

Скачать ПДФ:

6ES7317-7UL10-0AB0

Вес Нетто (кг):

0.739 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:6761,74 p

Описание

Области применения 6ES7317-7UL10-0AB0

Системы управления машин специального назначения.
Системы управления текстильных машин.
Системы управления упаковочных машин.
Системы управления машиностроительного оборудования.
Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
Построение систем автоматического регулирования и позиционирования.
Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-400 /-1500, Failsafe, SIPLUS, TDC 6ES7317-7UL10-0AB0

Контроллеры фирмы СИМЕНС 6ES7317-7UL10-0AB0 — это модульные программируемые контроллеры, которые используются для построения установок автоматизации высокой и средней степени сложности.

Множество функций контроллера СИМЕНС 6ES7317-7UL10-0AB0, поддерживаемых на уровне операционной системы, Возможность применение схем локального и распределенного вывода-ввода, блочная конструкция, легкость обслуживания и эксплуатации, широкие коммуникационные возможности, использование естественного охлаждения обеспечивают возможность получения рентабельных решений для создания схем автоматического управления в разных сферах промышленного производства.

Характеристика элементов контроля SIEMENS:

Легкость монтажа;
Уровень напряжения энергопитания устройства: 24V;
Огромный набор интегрированных возможностей;
Производительность;
Информационная защищенность;
Модульная конструкция, обеспечивающая широкий диапазон настроек;
Диагностика (встроенная).

Купить контроллеры SIEMENS 6ES7317-7UL10-0AB0, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».

По любым, интересующим Вас вопросам, как например: доставка, техническое описание, паспорт, применяемость, цена, монтаж, документация, характеристики, отправка в регионы, комплектация и так далее, обращайтесь к нашим специалистам по номеру +7 (495) 589-56-84.

Технические характеристики

Технические характеристики 6ES73177UL100AB0

		SIMATIC S7-300, CPU 317TF-3 PN/DP, CENTRAL PROCESSING UNIT FOR PLC, TECHNOLOGY AND SAFETY, 1,5 MBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE DP(DRIVE), 3. INTERFACE ETHERNET PROFINET WITH 2 PORT SWITCH, INTEGRATED I/O FOR TECHNOLOGY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD MIN. 8 MB NECESSARY
Общая информация
Версия продукта		01
Версия микропрограммного обеспечения		ЦП: V3.2; встроенная технология V4.1.5
Инженерное обеспечение с помощью
пакета программного обеспечения для программирования		не ниже STEP 7 V5.5 SP2; дополнительный пакет Optionspaket S7-Technology не ниже версии V4.2 SP3, не ниже версии Distributed Safety V5.4 SP5, пакет конфигураций S7-F не ниже версии V5.5 SP10
Напряжение питания
Номинальное значение (пост. ток)
24 В пост. тока		Да
Допустимый диапазон, нижний предел (пост. ток)		19,2 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Внешняя защита предохранителями для питающих линий (рекомендуется)		мин. 2 A
Напряжение нагрузки L+
Номинальное значение (пост. ток)		24 V
Защита от перепутывания полярности		Да
Цифровые выходы
Напряжение нагрузки L+
— Номинальное значение (пост. ток)		24 V; 2L+
— Защита от перепутывания полярности		Нет; 2L+
Входной ток
Потребление тока (номинальное)		1 100 mA
Потребление тока (в режиме холостого хода), тип.		270 mA
Нормальный ток включения		6,5 A
It		1 A·s
Рассеиваемая мощность
Нормальная рассеиваемая мощность		8,5 W
Запоминающее устройство
Оперативное запоминающее устройство
встроенный		1 536 kbyte
расширяемое		Нет
Емкость остаточной памяти для остаточных блоков данных		256 kbyte
Память загрузки
вставная (MMC)		Да
вставная (MMC), макс.		8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования)		10 y
Хранение в буфере
есть		Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
без АКБ		Да; Программа и данные
Время обработки ЦП
нормальное время операций побитовой обработки		0,025 µs
нормальное время операций со словами		0,03 µs
нормальное время выполнения операций арифметики с фиксированной точкой		0,04 µs
нормальное время выполнения операций с плавающей точкой		0,16 µs
Блоки ЦП
Число блоков (общее)		2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число		2 048; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Функциональные блоки (FB)
Макс. число		2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Функции (FC)
Макс. число		2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Организационные блоки (OB)
Описание		см. систему команд
Макс. размер		64 kbyte
Число свободных организационных блоков циклического выполнения		1; OB 1
Число организационных блоков прерывания по времени		1; OB 10
Число организационных блоков прерываний с задержкой		2; OB 20, 21
Число организационных блоков циклических прерываний		4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания		1; OB 40
Число организационных блоков прерывания DPV1		3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации		1; OB 61 – тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно)
Число организационных блоков прерываний технологических циклов тактовой синхронизации		1; OB 65
Число пусковых организационных блоков		1; OB 100
Число организационных блоков обработки асинхронных ошибок		6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO)
Число организационных блоков обработки синхронных ошибок		2; OB 121, 122
Глубина вложенности
на класс приоритета		16
дополнительно на организационный блок обработки ошибок		4
Счетчики, таймеры и их остаток
Счетчик S7
Число		512
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		511
— предварительно задано		от Z 0 до Z 7
Диапазон счета
— настраивается		Да
— нижний предел		0
— верхний предел		999
Счетчик IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число		512
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		511
— предварительно задано		без остаточности
Временной диапазон
— нижний предел		10 ms
— верхний предел		9 990 s
Таймер IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток
остаточная область данных, общая		Все, макс. 256 Кбайт
Маркер
Макс. число		4 096 byte
Есть остаток		Да; от MB 0 до MB 4095
Предварительно заданный остаток		от MB 0 до MB 15
Число меток синхронизации		8; 1 байт маркера
Блоки управляющих данных
Макс. число		2 048; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Настраиваемый остаток		Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток		Да
Локальные данные
на класс приоритета, макс.		32 768 byte; макс. 2048 байт на блок
Адресная область
Периферийная адресная область
Вводы		8 192 byte
Выводы		8 192 byte
в том числе децентрализованных
— Вводы		8 192 byte
— Выводы		8 192 byte
Образ процесса
Вводы		8 192 byte
Выводы		8 192 byte
Вводы, настраивается		8 192 byte
Выводы, настраивается		8 192 byte
Вводы, предварительно задано		1 024 byte
Выводы, предварительно задано		1 024 byte
Адреса по умолчанию встроенных каналов
— Цифровые входы		66
— Цифровые выходы		66
Частичный образ процесса
Макс. число частичных образов процесса		1; для PROFINET IO количество полезных данных ограничено 1600 байт
Цифровые каналы
Вводы		65 536
— в том числе централизованных		256
Выводы		65 536
— в том числе централизованных		256
Аналоговые каналы
Вводы		4 096
— в том числе централизованных		64
Выводы		4 096
— в том числе централизованных		64
Конфигурация аппаратного обеспечения
Количество расширительных устройств, макс.		0
Число ведущих устройств DP
встроенный		2; 1 DP и 1 DP(Drive)
по CP		2; для DP
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули		8
Коммуникационные процессоры, LAN		8
Монтажные стойки
Макс. число монтажных стоек		1
Макс. число модулей на монтажную стойку		8
Время
Часы
буферные и синхронизируемые		Да
Время хранения в буфере		6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день		10 s; норм.: 2 с
Работа часов после включения сетевого питания		После отключения сети часы продолжают работать
Работа часов после завершения времени хранения в буфере		Часы продолжают работать с момента времени, в который была отключена сеть
Счетчик рабочего времени
Число		4
Числовые значения/диапазон числовых значений		от 0 до 3
Диапазон значений		от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации		1 час
остаточн.		Да; при каждом запуске нужно запускать заново
Синхронизация времени
поддерживается		Да
на MPI, ведущее устройство		Да
на MPI, починенное устройство		Да
на DP, ведущее устройство		Да
на DP, подчиненное устройство		Да; только исполнительное устройство времени
в AS, ведущее устройство		Да
в AS, подчиненное устройство		Да
на Ethernet по NTP		Да; в качестве клиента
Цифровые входы
Число входов		4
из них входы, используемые для технологических функций		4
Входная характеристика по IEC 61131, тип 1		Да
Число одновременно включаемых входов
горизонтальное монтажное положение
— до 40 °C, макс.		4
— до 60 , макс.		4
вертикальное монтажное положение
— до 40 °C, макс.		4
Входное напряжение
Номинальное значение (пост. ток)		24 V
для сигнала "0"		от -3 до +5 В
для сигнала "1"		от +15 до +30 В
Входной ток
для сигнала "1", тип.		7 mA
Задержка на входе (при номинальном значении входного напряжения)
для счетчиков/технологических функций
— с "0" на "1", макс.		10 µs; нормальная
— с "1" на "0", макс.		10 µs; нормальная
Длина провода
экранированные, макс.		1 000 m
Цифровые выводы
Вид выходов		8
из них быстродействующих выходов		8
Функции		для технологических функций, например, быстрых сигналов кулачкового контроллера.
Защита от короткого замыкания		Да
Нормальный порог срабатывания		1 A
Ограничение индуктивного напряжения отключения		48 V
Включение цифрового входа		Нет
Коммутационная способность выходов
при ламповой нагрузке, макс.		5 W
Диапазон сопротивления нагрузке
нижний предел		48
верхний предел		4 k
Выходное напряжение
для сигнала "0", макс.		3 V; (2L+)
для сигнала "1", мин.		Номинальное напряжение - 2,5 В
Выходной ток
для сигнала "1", номинальное значение		0,5 A
для сигнала "1", диапазон допустимых значений для 0 – 60 , мин.		5 mA
для сигнала "1", диапазон допустимых значений для 0 – 60 , макс.		0,6 A
для сигнала "0", ток покоя, макс.		0,3 mA
Параллельное подключение двух выходов
для повышения мощности		Нет
для резервного включения нагрузки		Нет
Частота коммутации
при омической нагрузке, макс.		100 Hz
при индуктивной нагрузке, макс.		0,2 Hz; согласно IEC 60947-5-1, DC-13
при ламповой нагрузке, макс.		100 Hz
Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 40 °C, макс.		4 A
— до 60 , макс.		3 A
все остальные монтажные положения
— до 40 °C, макс.		4 A
Встроенные быстродействующие кулачки
Точность коммутации (+/-)		70 мкс
Длина провода
экранированные, макс.		1 000 m
Аналоговые вводы
Число аналоговых входов		0
Аналоговые выводы
Число аналоговых выходов		0
Датчики
Подключаемые датчики
2-проводной датчик		Нет
Интерфейсы
Число интерфейсов Industrial Ethernet		1
Число интерфейсов RS 485		2
Число интерфейсов RS 422		0
1. интерфейс
Тип интерфейса		встроенный интерфейс RS 485
Физические параметры		RS 485
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		200 mA
Функции
MPI		Да
Ведущее устройство PROFIBUS DP		Да
Подчиненное устройство PROFIBUS DP		Да
Двухточечное соединение		Нет
MPI
Макс. скорости передачи данных		12 Mbit/s
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Да
— Базовая S7-связь		Да
— S7-связь		Да
— S7-связь, в качестве клиента		Нет; но посредством коммуникационного процессора и загружаемого функционального блока
— S7-связь, в качестве сервера		Да
Ведущее устройство DP
Макс. скорости передачи данных		12 Mbit/s
Макс. число подчиненных устройств DP		124
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да; только интерфейсные модули
— S7-связь		Да
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да
— Поддержка равноудаленности		Да
— Тактовая синхронизация		Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO
— Синхронизация/замораживание (SYNC/FREEZE)		Да
— Активация/деактивация подчиненного устройства DP		Да
— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP		8
— Прямой обмен данными (поперечная связь)		Да; в качестве абонента
— DPV1		Да
Адресная область
— Макс. число входов		8 kbyte
— Макс. число выходов		8 kbyte
Полезные данные на подчиненное устройство DP
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
Подчиненное устройство DP
Макс. скорости передачи данных		12 Mbit/s
автоматический поиск скорости передачи данных		Да; только при пассивном интерфейсе
Макс. адресная область		32
Макс. количество полезных данных на адресную область		32 byte
Службы
— Связь PG/OP		Да
— Маршрутизация		Да; только при активном интерфейсе
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Нет
— S7-связь		Да
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да; соединение проектируется только с одной стороны
— Прямой обмен данными (поперечная связь)		Да
— DPV1		Нет
Передающий накопитель
— Вводы		244 byte
— Выводы		244 byte
2. интерфейс
Тип интерфейса		встроенный интерфейс RS 485
Физические параметры		RS 485
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		200 mA
Функции
MPI		Нет
Ведущее устройство PROFIBUS DP		Да; Ведущее устройство DP(DRIVE)
Подчиненное устройство PROFIBUS DP		Нет
Двухточечное соединение		Нет
Ведущее устройство DP
Макс. скорости передачи данных		12 Mbit/s
Макс. число подчиненных устройств DP		64
Службы
— Связь PG/OP		Нет
— Маршрутизация		Нет
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Нет
— S7-связь		Нет
— Равноудаленность		Да
— Тактовая синхронизация		Да
— Синхронизация/замораживание (SYNC/FREEZE)		Нет
— Активация/деактивация подчиненного устройства DP		Да
— DPV1		Нет
Адресная область
— Макс. число входов		1 024 byte
— Макс. число выходов		1 024 byte
Полезные данные на подчиненное устройство DP
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
Подчиненное устройство DP
GSD-файл		http://support.automation.siemens.com в разделе "Produkt Support" (Поддержка продуктов)
Макс. скорости передачи данных		12 Mbit/s
3. интерфейс
Тип интерфейса		PROFINET
Физические параметры		Ethernet RJ45
гальванически развязанный		Да
автоматическое определение скорости передачи данных		Да; 10/100 Мбит/с
Автоматическое определение		Да
Автоматическая коммутация		Да
Изменение IP-адреса на время прохождения, поддерживается		Да
Физические параметры интерфейсов
Число портов		2
встроенный коммутатор		Да
Резервирование среды передачи
поддерживается		Да
Нормальное время переключения в случае прерывания линии		200 ms; PROFINET MRP
Макс. число абонентов в кольце		50
Функции
MPI		Нет
Контроллер PROFINET IO		Да; также с функциями устройства ввода-вывода
Устройство ввода-вывода PROFINET		Да; также одновременно с функциями контроллера ввода-вывода
Ведущее устройство PROFIBUS DP		Нет
Подчиненное устройство PROFIBUS DP		Нет
Открытая связь IE		Да; по TCP/IP, ISO на TCP, UDP
Интернет-сервер		Да
— Число HTTP-клиентов		5
Контроллер PROFINET IO
Макс. скорости передачи данных		100 Mbit/s
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— S7-связь		Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32
— Тактовая синхронизация		Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO
— Открытая связь IE		Да; по TCP/IP, ISO на TCP, UDP
— Shared Device		Да
— Пуск согласно приоритету		Да
— Макс. число устройств ввода-вывода с приоритетным запуском		32
— Макс. число подключаемых устройств ввода-вывода		128
— из них IO-устройств с IRT, макс.		64
— из них на линию, макс.		64
— Макс. число подключаемых устройств ввода-вывода для RT		128
— из них на линию, макс.		128
— Активация/деактивация подчиненного устройств ввода-вывода		Да
— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода		8
— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается		Да
— Макс. число устройств ввода-вывода на инструмент		8
— Смена устройства без съемного носителя данных		Да
— Тактовые импульсы передачи		250 µs, 500 µs, 1 ms, 2 ms, 4 ms
— Время актуализации		от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные")
Адресная область
— Макс. число входов		8 kbyte
— Макс. число выходов		8 kbyte
— Макс. согласованность полезных данных		1 024 byte
Устройство ввода-вывода PROFINET
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— S7-связь		Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32
— Тактовая синхронизация		Нет
— Открытая связь IE		Да; по TCP/IP, ISO на TCP, UDP
— IRT		Да
— PROFIenergy		Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
— Shared Device		Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device		2
Передающий накопитель
— Макс. число входов		1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
— Макс. число выходов		1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
— Макс. число		64
— Макс. количество полезных данных на подмодуль		1 024 byte
Открытая связь IE
Макс. число соединений		16
Локальные номера портов, используемые с системной стороны		0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
Функция Keep- Alive, поддерживается		Да
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Да; по интерфейсу PROFIBUS DP или PROFINET
Функции связи
Связь PG/OP		Да
Маршрутизация наборов данных		Да
Глобальная система передачи данных
поддерживается		Да
Макс. число GD-контуров		8
Макс. число GD-пакетов		8
Макс. число GD-пакетов, отправитель		8
Макс. число GD-пакетов, получатель		8
Макс. размер GD-пакетов		22 byte
Макс. размер GD-пакетов (из них согласованных)		22 byte
Базовая S7-связь
поддерживается		Да
Макс. количество полезных данных на запрос		76 byte
Макс. количество полезных данных на запрос (из них согласованных)		76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
поддерживается		Да
в качестве сервера		Да
в качестве клиента		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков
Макс. количество полезных данных на запрос		см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
S5-совместимая связь
поддерживается		Да; посредством CP и загружаемых FC
Открытая связь IE
TCP/IP		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
— Макс. число соединений		16
— Макс. размер данных для типа соединения 01H		1 460 byte
— Макс. размер данных для типа соединения 11H		32 768 byte
— Несколько пассивных соединений на порт, поддерживается		Да
ISO-on-TCP (RFC1006)		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
— Макс. число соединений		16
— Макс. размер данных		32 768 byte
UDP		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
— Макс. число соединений		16
— Макс. размер данных		1 472 byte
Интернет-сервер
поддерживается		Да
Число HTTP-клиентов		5
определенные пользователем сайты		Да
Число соединений
общее		32
применяется для PG-связи		31
— резервируется для PG-связи		1
— настраивается для PG-связи, мин.		1
— настраивается для PG-связи, макс.		31
применяется для OP-связи		31
— резервируется для OP-связи		1
— настраивается для OP-связи, мин.		1
— настраивается для OP-связи, макс.		31
применяется для базовой S7-связи		30
— резервируется для базовой S7-связи		0
— настраивается для S7-связи, мин.		0
— настраивается для S7-связи, макс.		30
применяется для S7-связи		16
— резервируется для S7-связи		0
— настраивается для S7-связи, мин.		0
— настраивается для S7-связи, макс.		16
макс. число экземпляров		32
применяется для маршрутизации		X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения		32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов		Да
макс. число одновременно активных блоков Alarm-S		300
Функции испытания и ввода в эксплуатацию
Блок состояния		Да; до 2 одновременно
Одиночный шаг		Да
Число контрольных точек		4; без продолжения
Состояние/управление
Переменные состояние/управления		Да
Переменные		входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных		30
— из них переменных состояния, макс.		30
— из них переменных управления, макс.		14
Принудительное исполнение
Принудительное исполнение		Да
Принудительное исполнение, переменные		Входы, выходы
Макс. число переменных		10
Диагностический буфер
есть		Да
Макс. число элементов		500
— настраивается		Нет
— из них устойчивых к отказу сети		100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме RUN		499
— настраивается		Да; с 10 до 499
— предварительно задано		10
Сервисные данные
считываемые		Да
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы		Нет
Диагностические функции		Нет
Диагностический светодиодный индикатор
Индикатор состояния цифрового выхода (зеленый)		Да
Индикатор состояния цифрового входа (зеленый)		Да
Гальваническая развязка
Гальваническая развязка цифровых вводов
между каналами и шиной на задней стенке		Да
Гальваническая развязка цифровых выводов
между каналами и шиной на задней стенке		Да
Допустимая разность потенциалов
между различными цепями		75 В пост. тока/60 В перем. тока
Изоляция
Изоляция, испытанная посредством		500 В пост. тока
Окружающие условия
Температура окружающей среды при эксплуатации
мин.		0 °C
макс.		60 °C
Проектирование
Программное обеспечение для проектирования
STEP 7		Да; не ниже STEP 7 V5.5 SP2 и дополнительный пакет S7-Technology V4.2 SP3, S7 F пакет конфигурации V5.5 SP10, дополнительный пакет S7 Distributed Safety V5.4 SP5
Программирование
Операционный резерв		см. систему команд
Круглые скобки		8
Системные функции (SFC)		см. систему команд
Системные функциональные блоки (SFB)		см. систему команд
Язык программирования
— KOP		Да
— FUP		Да
— AWL		Да
— SCL		Да
— CFC		Да
— GRAPH		Да
— HiGraph®		Да
Защита ноу-хау
Защита программ пользователя/защита паролем		Да
Кодирование блоков		Да; с S7-Block Privacy
Размеры
Ширина		120 mm
Высота		125 mm
Глубина		130 mm
Массы
Масса, прибл.		640 g
последнее изменение:		20.06.2016

Купить 6ES7317-7UL10-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с 6ES7317-7UL10-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МAРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРК» занимается продажей оборудования SIEMENS, в том числе и 6ES7317-7UL10-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
