6ES7317-6FF04-0AB0

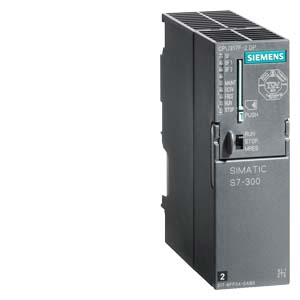

SIMATIC S7-300, FAILSAFE-ЦПУ CPU 317F-2DP, 1,5 МБАЙТА РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD, ДЛЯ РАБОТЫ С ПО S7 DISTRIBUTED SAFETY V5.2 SP1 И ВЫШЕ

6ES7317-6FF04-0AB0

Артикул: 6ES7317-6FF04-0AB0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

CPU 317F-2 DP

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

13,20 x 15,00 x 5,10CM

Ценовая группа:

241

Скачать ПДФ:

6ES7317-6FF04-0AB0

Вес Нетто (кг):

0.417 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:5077,40 p

Описание

Области применения 6ES7317-6FF04-0AB0

Системы управления машин специального назначения.
Системы управления текстильных машин.
Системы управления упаковочных машин.
Системы управления машиностроительного оборудования.
Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
Построение систем автоматического регулирования и позиционирования.
Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-400 /-1500, Failsafe, SIPLUS, TDC 6ES7317-6FF04-0AB0

Контроллеры фирмы SIEMENS 6ES7317-6FF04-0AB0 — это модульные программируемые устройства контроля, которые предназначены для создания установок автоматизации высокой и средней степени сложности.

Функция применение систем распределенного и локального вывода/ввода контроллера СИМЕНС 6ES7317-6FF04-0AB0, модульная конструкция, применение естественного охлаждения, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания, широкие коммуникационные возможности предоставляют возможность получения рентабельных решений для построения систем автоматизированного управления в разных сферах промышленного производства.

Особенности элементов управления СИМЕНС:

Обнаружение неисправностей (встроенная);
Информационная защита;
Огромный набор интегрированных функций;
Производительность;
Простота монтажа;
Модульная конструкция, гарантирующая большой спектр программирования;
Уровень напряжения энергопитания устройства: 24В.

Купить оборудование SIEMENS 6ES7317-6FF04-0AB0, цена на которые будет уменьшена, благодаря системе персональной скидки, можно в компании ООО «МАРК».

По всем, интересующим Вас вопросам, таким как: отправка в регионы, применяемость, характеристики, комплектация, монтаж, доставка, документация, цена, паспорт, техническое описание и т.д., уточняйте по телефону.

Технические характеристики

Технические характеристики 6ES73176FF040AB0

		SIMATIC S7-300, CPU 317F-2DP, CENTRAL PROCESSING UNIT WITH 1.5 MBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE DP-MASTER/SLAVE, MICRO MEMORY CARD NECESSARY FOR USE WITH SOFTWARE OPTION S7 DISTRIBUTED SAFETY V5.2 SP1 AND HIGHER
Общая информация
Версия продукта		01
Версия микропрограммного обеспечения		V3.3
Инженерное обеспечение с помощью
пакета программного обеспечения для программирования		STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2 + SP1 с HSP 202 + Distributed Safety
Напряжение питания
Номинальное значение (пост. ток)
24 В пост. тока		Да
Допустимый диапазон, нижний предел (пост. ток)		19,2 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Внешняя защита предохранителями для питающих линий (рекомендуется)		мин. 2 A
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения
Мин. частота повторения импульсов
Напряжение нагрузки L+
Номинальное значение (пост. ток)
Допустимый диапазон, нижний предел (пост. ток)
Допустимый диапазон, верхний предел (пост. ток)
Защита от перепутывания полярности
Цифровые входы
Напряжение нагрузки L+
— Номинальное значение (пост. ток)
— Защита от перепутывания полярности
Цифровые выходы
Напряжение нагрузки L+
— Номинальное значение (пост. ток)
— Защита от перепутывания полярности
Аналоговые входы
Напряжение нагрузки L+
— Номинальное значение (пост. ток)
— Защита от перепутывания полярности
Входной ток
Потребление тока (номинальное)		870 mA
Потребление тока (в режиме холостого хода), тип.		120 mA
Нормальный ток включения		4 A
It		1 A·s
Цифровые входы
из источника напряжения нагрузки L+ (без нагрузки), макс.
Цифровые выходы
из источника напряжения нагрузки L+, макс.
Рассеиваемая мощность
Нормальная рассеиваемая мощность		4,5 W
Макс. рассеиваемая мощность
Запоминающее устройство
Оперативное запоминающее устройство
встроенный		1 536 kbyte
расширяемое		Нет
Емкость остаточной памяти для остаточных блоков данных		256 kbyte
Память загрузки
вставная (MMC)		Да
вставная (MMC), макс.		8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования)		10 y
встроенная стираемая программируемая постоянная флэш-память, макс.
расширяемая стираемая программируемая постоянная флэш-память
расширяемая стираемая программируемая постоянная флэш-память, макс.
встроенная ОЗУ, макс.
расширяемая ОЗУ
расширяемая ОЗУ, макс.
Хранение в буфере
есть		Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
с АКБ
без АКБ		Да; Программа и данные
АКБ
Буферная батарея
Макс. время хранения в буфере
Время обработки ЦП
нормальное время операций побитовой обработки		0,025 µs
макс. время операций побитовой обработки
нормальное время операций со словами		0,03 µs
нормальное время выполнения операций арифметики с фиксированной точкой		0,04 µs
нормальное время выполнения операций с плавающей точкой		0,16 µs
нормальное время выполнения операций времени/подсчета
Блоки ЦП
Число блоков (общее)		2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число		2 048; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Функциональные блоки (FB)
Макс. число		2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Функции (FC)
Макс. число		2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Организационные блоки (OB)
Описание		см. систему команд
Макс. число
Макс. размер		64 kbyte
Число свободных организационных блоков циклического выполнения		1; OB 1
Число организационных блоков прерывания по времени		1; OB 10
Число организационных блоков прерываний с задержкой		2; OB 20, 21
Число организационных блоков циклических прерываний		4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания		1; OB 40
Число организационных блоков прерывания DPV1		3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации		1; OB 61
Число организационных блоков прерываний технологических циклов тактовой синхронизации
Число пусковых организационных блоков		1; OB 100
Число организационных блоков обработки асинхронных ошибок		5; Организационные блоки 80, 82, 85, 86
Число организационных блоков обработки синхронных ошибок		2; OB 121, 122
Глубина вложенности
на класс приоритета		16
дополнительно на организационный блок обработки ошибок		4
Счетчики, таймеры и их остаток
Счетчик S7
Число		512
из них остаточных с АКБ
— настраивается
— нижний предел
— верхний предел
из них остаточных без АКБ
— настраивается
— нижний предел
— верхний предел
— предварительно задано
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		511
— предварительно задано		от Z 0 до Z 7
Диапазон счета
— настраивается
— нижний предел		0
— верхний предел		999
Счетчик IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число		512
из них остаточных с АКБ
— настраивается
— нижний предел
— верхний предел
из них остаточных без АКБ
— настраивается
— нижний предел
— верхний предел
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		511
— предварительно задано		без остаточности
Временной диапазон
— нижний предел		10 ms
— верхний предел		9 990 s
Таймер IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток
остаточная область данных, общая		Все, макс. 256 Кбайт
Маркер
Макс. число		4 096 byte
Есть остаток		Да; от MB 0 до MB 4095
из них остаточных с АКБ
из них остаточных без АКБ
Предварительно заданный остаток		от MB 0 до MB 15
Число меток синхронизации		8; 1 байт маркера
Блоки управляющих данных
Макс. число		2 048; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Настраиваемый остаток		Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток		Да
Локальные данные
задаются, макс.
предварительно задано
на класс приоритета, макс.		32 768 byte; макс. 2048 байт на блок
Адресная область
Периферийная адресная область
Вводы		8 192 byte
Выводы		8 192 byte
в том числе децентрализованных
— Вводы		8 192 byte
— Выводы		8 192 byte
Образ процесса
Вводы		8 192 byte
Выводы		8 192 byte
Вводы, настраивается		8 192 byte
Выводы, настраивается		8 192 byte
Вводы, предварительно задано		1 024 byte
Выводы, предварительно задано		1 024 byte
Адреса по умолчанию встроенных каналов
— Цифровые входы
— Цифровые выходы
— Аналоговые входы
— Аналоговые входы
Частичный образ процесса
Макс. число частичных образов процесса		1
Цифровые каналы
Вводы		65 536
— в том числе централизованных		1 024
Выводы		65 536
— в том числе централизованных		1 024
Аналоговые каналы
Вводы		4 096
— в том числе централизованных		256
Выводы		4 096
— в том числе централизованных		256
Объем адресной области
Вводы
Выводы
Адресное пространство на модуль
Макс. адресное пространство на модуль
Конфигурация аппаратного обеспечения
Количество расширительных устройств, макс.		3
Подключаемые программируемые устройства/ПК
Число модулей на включение подчиненного устройства DP.
Число ведущих устройств DP
встроенный		2
по CP		4
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули		8
CP, PtP		8
Коммуникационные процессоры, LAN		10
Монтажные стойки
Макс. число монтажных стоек		4
Макс. число модулей на монтажную стойку		8
Макс. число строк
Время
Часы
Аппаратные часы (часы реального времени)		Да
Программные часы
буферные и синхронизируемые		Да
Время хранения в буфере		6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день		10 s; норм.: 2 с
Работа часов после включения сетевого питания		После отключения сети часы продолжают работать
Работа часов после завершения времени хранения в буфере		Часы продолжают работать с момента времени, в который была отключена сеть
Счетчик рабочего времени
Число		4
Числовые значения/диапазон числовых значений		от 0 до 3
Диапазон значений		от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации		1 час
остаточн.		Да; при каждом запуске нужно запускать заново
Синхронизация времени
поддерживается		Да
на MPI, ведущее устройство		Да
на MPI, починенное устройство		Да
на DP, ведущее устройство		Да; для подчиненного устройства DP только время подчиненного устройств
на DP, подчиненное устройство		Да
в AS, ведущее устройство		Да
в AS, подчиненное устройство		Да
на Ethernet по NTP		Нет
Цифровые входы
Число входов		0
из них входы, используемые для технологических функций
встроенные каналы (цифровые входы)
Функции
Входная характеристика по IEC 61131, тип 1
Число одновременно включаемых входов
Все монтажные положения
— до 40 °C, макс.
— до 60 , макс.
горизонтальное монтажное положение
— до 40 °C, макс.
— до 60 , макс.
вертикальное монтажное положение
— до 40 °C, макс.
Входное напряжение
Номинальное значение (пост. ток)
для сигнала "0"
для сигнала "1"
Входной ток
для сигнала "1", тип.
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое
— Номинальное значение
— с "0" на "1", макс.
для входов аварийной сигнализации
— с "0" на "1", макс.
для счетчиков/технологических функций
— с "0" на "1", макс.
— с "1" на "0", макс.
Длина провода
экранированные, макс.
неэкранированные, макс.
для технологических функций
— экранированные, макс.
— неэкранированные, макс.
Цифровые выводы
Вид выходов		0
из них быстродействующих выходов
встроенные каналы (цифровые выходы)
Функции
Защита от короткого замыкания
Нормальный порог срабатывания
Ограничение индуктивного напряжения отключения
Включение цифрового входа
Коммутационная способность выходов
при ламповой нагрузке, макс.
Диапазон сопротивления нагрузке
нижний предел
верхний предел
Выходное напряжение
для сигнала "0", макс.
для сигнала "1", мин.
Выходной ток
для сигнала "1", номинальное значение
для сигнала "1", диапазон допустимых значений, мин.
для сигнала "1", диапазон допустимых значений, макс.
для сигнала "1", диапазон допустимых значений для 0 – 60 , мин.
для сигнала "1", диапазон допустимых значений для 0 – 60 , макс.
для сигнала "1", минимальный ток нагрузки
для сигнала "0", ток покоя, макс.
Параллельное подключение двух выходов
для повышения мощности
для резервного включения нагрузки
Частота коммутации
при омической нагрузке, макс.
при индуктивной нагрузке, макс.
при ламповой нагрузке, макс.
импульсных выходов, при омической нагрузке, макс.
Суммарный ток выходов (на узел)
Все монтажные положения
— до 40 °C, макс.
— до 60 , макс.
горизонтальное монтажное положение
— до 40 °C, макс.
— до 60 , макс.
вертикальное монтажное положение
— до 40 °C, макс.
все остальные монтажные положения
— до 40 °C, макс.
Встроенные быстродействующие кулачки
Точность коммутации (+/-)
Длина провода
экранированные, макс.
неэкранированные, макс.
Аналоговые вводы
Число аналоговых входов		0
при измерении напряжения/тока
при измерении сопротивления/измерении резистивным термометром
встроенные каналы (аналоговые входы)
Макс. допустимое входное напряжение для токового входа (предел разрушения)
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)
Макс. допустимый входной ток для входа напряжения (предел разрушения)
Макс. допустимый входной ток для токового входа (предел разрушения)
техническую единицу измерения температуры можно задать
Входные диапазоны
Напряжение
Ток
Резистивный термометр
Сопротивление
Входные диапазоны (номинальные значения), напряжения
от 0 до +10 В
Сопротивление на входе (от 0 до 10 В)
Диапазоны входных параметров (номинальные значения), ток
от 0 до 20 мА
Сопротивление на входе (от 0 до 20 мА)
от -20 мА до +20 мА
Входное сопротивление (от -20 мА до +20 мА)
от 4 мА до 20 мA
Входное сопротивление (от 4 мА до 20 мA)
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Pt 100
Сопротивление на входе (Pt 100)
Диапазоны входных параметров (номинальные значения), сопротивления
Нормальное напряжение при работе без нагрузки
Нормальный измерительный ток
от 0 до 600 Ом
Сопротивление на входе (от 0 до 600 Ом)
Термоэлемент (TC)
Температурная компенсация
— параметрируемое
Линеаризация характеристики
параметрируемое
— для резистивного термометра
Длина провода
экранированные, макс.
Аналоговые выводы
Число аналоговых выходов		0
встроенные каналы (аналоговые выходы)
Выход напряжения, защита от короткого замыкания
Макс. выходное напряжение, ток короткого замыкания
Макс. выходной ток, напряжение при работе без нагрузки
Диапазоны выходных параметров, напряжение
от 0 до 10 В
от -10 до +10 В
Диапазоны выходных параметров, ток
от 0 до 20 мА
от -20 мА до +20 мА
от 4 мА до 20 мA
Подключение исполнительных элементов
для выхода напряжения двухпроводного соединения
для выхода напряжения четырехпроводного соединения
для выхода тока двухпроводного соединения
Сопротивление нагрузки (в номинальном диапазоне выхода)
при выходных напряжениях мин.
при выходных напряжениях, емкостная нагрузка, макс.
при выходных токах, макс.
при выходных токах, индуктивная нагрузка, макс.
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах относительно массы аналогового модуля
Макс. ток
Длина провода
экранированные, макс.
Формирование аналоговой величины
Принцип измерения
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)
Настраиваемое время интегрирования
Время интегрирования (мс)
Подавление напряжения помех для частоты помех f1 в Гц
макс. допустимая входная частота
Время преобразования (на канал)
Постоянная времени входного фильтра
Основное время выполнения для узла (все каналы разрешены)
Время установления
для омической нагрузки
для емкостной нагрузки
для индуктивной нагрузки
Датчики
Соединение сигнального датчика
для измерения напряжения
для измерения напряжения в качестве 2-проводного измерительного преобразователя
для измерения напряжения в качестве 4-проводного измерительного преобразователя
для измерения сопротивления с двухпроводным соединением
для измерения сопротивления с трехпроводным соединением
для измерения сопротивления с четырехпроводным соединением
Подключаемые датчики
2-проводной датчик
— макс. допустимый ток покоя (2-проводной датчик)
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)
перекрестные модуляции между входами, мин.
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)
Погрешность температуры (относительно диапазона выходных параметров) (+/-)
перекрестные модуляции между выходами, мин.
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)
Ток относительно диапазона входных параметров, (+/-)
Сопротивление относительно диапазона входных параметров, (+/-)
Напряжение относительно диапазона выходных параметров, (+/-)
Ток относительно диапазона выходных параметров, (+/-)
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)
Ток относительно диапазона входных параметров, (+/-)
Сопротивление относительно диапазона входных параметров, (+/-)
Термометр сопротивления относительно диапазона входных параметров, (+/-)
Напряжение относительно диапазона выходных параметров, (+/-)
Ток относительно диапазона выходных параметров, (+/-)
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)
Мин. синфазные помехи
Время реакций
Макс. время реакции
Интерфейсы
Число интерфейсов Industrial Ethernet		0
Число интерфейсов RS 485		2
Число интерфейсов RS 422		0
PROFIBUS DP
Макс. число станций на сегмент
MPI
Макс. длина провода
Двухточечное соединение
Макс. длина провода
Встроенный драйвер протокола
— 3964 (R)
— ASCII
— RK512
Скорость передачи данных, RS 422/485
— по протоколу 3964 (R), макс.
— по протоколу ASCII, макс.
— по протоколу RK 512 (R), макс.
1. интерфейс
Тип интерфейса		встроенный интерфейс RS 485
Физические параметры		RS 485
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		200 mA
Функции
MPI		Да
Ведущее устройство PROFIBUS DP		Да
Подчиненное устройство PROFIBUS DP		Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP
Двухточечное соединение		Нет
MPI
Число соединений
Макс. число абонентов
Мин. скорость передачи данных
Макс. скорости передачи данных		12 Mbit/s
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Да
— Базовая S7-связь		Да
— S7-связь		Да; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиента		Нет; но посредством коммуникационного процессора и загружаемого функционального блока
— S7-связь, в качестве сервера		Да
Ведущее устройство DP
Макс. число соединений
Макс. скорости передачи данных		12 Mbit/s
Макс. число подчиненных устройств DP		124
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да; только интерфейсные модули
— S7-связь		Да; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да
— Равноудаленность		Да
— Тактовая синхронизация		Нет
— Синхронизация/замораживание (SYNC/FREEZE)		Да
— Активация/деактивация подчиненного устройства DP		Да
— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP		8
— Прямой обмен данными (поперечная связь)		Да; в качестве абонента
— DPV1		Да
Адресная область
— Макс. число входов		8 kbyte
— Макс. число выходов		8 kbyte
Полезные данные на подчиненное устройство DP
— Максимальное количество полезных данных на подчиненное устройство DP
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
Подчиненное устройство DP
Число соединений
GSD-файл
Макс. скорости передачи данных		12 Mbit/s
автоматический поиск скорости передачи данных		Да; только при пассивном интерфейсе
Макс. адресная область		32
Макс. количество полезных данных на адресную область		32 byte
Службы
— Связь PG/OP		Да
— Маршрутизация		Да; только при активном интерфейсе
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Нет
— S7-связь		Да; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да; соединение проектируется только с одной стороны
— Прямой обмен данными (поперечная связь)		Да
— DPV1		Нет
Передающий накопитель
— Вводы		244 byte
— Выводы		244 byte
2. интерфейс
Тип интерфейса		встроенный интерфейс RS 485
Физические параметры		RS 485
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		200 mA
автоматическое определение скорости передачи данных
Автоматическое определение
Автоматическая коммутация
Изменение IP-адреса на время прохождения, поддерживается
Число ресурсов подключения
Физические параметры интерфейсов
Число портов
встроенный коммутатор
Резервирование среды передачи
поддерживается
Нормальное время переключения в случае прерывания линии
Макс. число абонентов в кольце
Функции
MPI		Нет
Контроллер PROFINET IO
Устройство ввода-вывода PROFINET
PROFINET CBA
Ведущее устройство PROFIBUS DP		Да
Подчиненное устройство PROFIBUS DP		Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP
Открытая связь IE
Интернет-сервер
— Число HTTP-клиентов
Двухточечное соединение		Нет
Ведущее устройство DP
Макс. число соединений
Макс. скорости передачи данных		12 Mbit/s
Макс. число подчиненных устройств DP		124
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да; только интерфейсные модули
— S7-связь		Да; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиента		Нет; но посредством коммуникационного процессора и загружаемого функционального блока
— S7-связь, в качестве сервера		Да
— Равноудаленность		Да
— Тактовая синхронизация		Да; OB 61
— Синхронизация/замораживание (SYNC/FREEZE)		Да
— Активация/деактивация подчиненного устройства DP		Да
— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP		8
— Прямой обмен данными (поперечная связь)		Да; в качестве абонента
— DPV1		Да
Адресная область
— Макс. число входов		8 192 byte
— Макс. число выходов		8 192 byte
Полезные данные на подчиненное устройство DP
— Максимальное количество полезных данных на подчиненное устройство DP
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
Подчиненное устройство DP
Число соединений
GSD-файл		Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus-gsd)
Макс. скорости передачи данных		12 Mbit/s
автоматический поиск скорости передачи данных		Да; только при пассивном интерфейсе
Макс. адресная область		32
Макс. количество полезных данных на адресную область		32 byte
Службы
— Связь PG/OP		Да
— Маршрутизация		Да; только при активном интерфейсе
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Нет
— S7-связь		Да; только сервер, соединение проектируется с одной стороны
— S7-связь, в качестве клиента		Нет; но посредством коммуникационного процессора и загружаемого функционального блока
— S7-связь, в качестве сервера		Да
— Прямой обмен данными (поперечная связь)		Да
— DPV1		Нет
Передающий накопитель
— Вводы		244 byte
— Выводы		244 byte
Контроллер PROFINET IO
Макс. скорости передачи данных
Службы
— Связь PG/OP
— Маршрутизация
— S7-связь
— Тактовая синхронизация
— Открытая связь IE
— IRT
— Shared Device
— Пуск согласно приоритету
— Макс. число устройств ввода-вывода с приоритетным запуском
— Макс. число подключаемых устройств ввода-вывода
— из них IO-устройств с IRT, макс.
— из них на линию, макс.
— Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость)
— из них на линию, макс.
— Макс. число подключаемых устройств ввода-вывода для RT
— из них на линию, макс.
— Активация/деактивация подчиненного устройств ввода-вывода
— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода
— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается
— Макс. число устройств ввода-вывода на инструмент
— Смена устройства без съемного носителя данных
— Тактовые импульсы передачи
— Время актуализации
Адресная область
— Макс. число входов
— Макс. число выходов
— Макс. согласованность полезных данных
Устройство ввода-вывода PROFINET
Службы
— Связь PG/OP
— Маршрутизация
— S7-связь
— Тактовая синхронизация
— Открытая связь IE
— IRT
— PROFIenergy
— Shared Device
— Макс. число контроллеров ввода-вывода при использовании Shared Device
Передающий накопитель
— Макс. число входов
— Макс. число выходов
Подмодули
— Макс. число
— Макс. количество полезных данных на подмодуль
PROFINET CBA
ацикличная передача данных
цикличная передача данных
Двухточечное соединение
Макс. скорости передачи данных
Управление интерфейсом осуществляется в программе пользователя
Интерфейс может выдавать аварийный сигнал/выполнять прерывание в программе пользователя
Открытая связь IE
Макс. число соединений
Локальные номера портов, используемые с системной стороны
Функция Keep- Alive, поддерживается
3. интерфейс
Тип интерфейса
Физические параметры
гальванически развязанный
автоматическое определение скорости передачи данных
Автоматическое определение
Автоматическая коммутация
Изменение IP-адреса на время прохождения, поддерживается
Физические параметры интерфейсов
Число портов
встроенный коммутатор
Резервирование среды передачи
поддерживается
Нормальное время переключения в случае прерывания линии
Макс. число абонентов в кольце
Функции
MPI
Контроллер PROFINET IO
Устройство ввода-вывода PROFINET
PROFINET CBA
Ведущее устройство PROFIBUS DP
Подчиненное устройство PROFIBUS DP
Открытая связь IE
Интернет-сервер
— Число HTTP-клиентов
Контроллер PROFINET IO
Макс. скорости передачи данных
Службы
— Связь PG/OP
— Маршрутизация
— S7-связь
— Тактовая синхронизация
— Открытая связь IE
— Shared Device
— Пуск согласно приоритету
— Макс. число устройств ввода-вывода с приоритетным запуском
— Макс. число подключаемых устройств ввода-вывода
— из них IO-устройств с IRT, макс.
— из них на линию, макс.
— Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость)
— из них на линию, макс.
— Макс. число подключаемых устройств ввода-вывода для RT
— из них на линию, макс.
— Активация/деактивация подчиненного устройств ввода-вывода
— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода
— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается
— Макс. число устройств ввода-вывода на инструмент
— Смена устройства без съемного носителя данных
— Тактовые импульсы передачи
— Время актуализации
Адресная область
— Макс. число входов
— Макс. число выходов
— Макс. согласованность полезных данных
Устройство ввода-вывода PROFINET
Службы
— Связь PG/OP
— Маршрутизация
— S7-связь
— Тактовая синхронизация
— Открытая связь IE
— IRT
— PROFIenergy
— Shared Device
— Макс. число контроллеров ввода-вывода при использовании Shared Device
Передающий накопитель
— Макс. число входов
— Макс. число выходов
Подмодули
— Макс. число
— Макс. количество полезных данных на подмодуль
PROFINET CBA
ацикличная передача данных
цикличная передача данных
Открытая связь IE
Макс. число соединений
Локальные номера портов, используемые с системной стороны
Функция Keep- Alive, поддерживается
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)
Функции связи
Связь PG/OP		Да
Маршрутизация наборов данных		Да
Глобальная система передачи данных
поддерживается		Да
Макс. число GD-контуров		8
Макс. число GD-пакетов		8
Макс. число GD-пакетов, отправитель		8
Макс. число GD-пакетов, получатель		8
Макс. размер GD-пакетов		22 byte
Макс. размер GD-пакетов (из них согласованных)		22 byte
Базовая S7-связь
поддерживается		Да
Макс. количество полезных данных на запрос		76 byte
Макс. количество полезных данных на запрос (из них согласованных)		76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
поддерживается		Да
в качестве сервера		Да
в качестве клиента		Да; посредством CP и загружаемых FB
Макс. количество полезных данных на запрос		см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
Макс. количество полезных данных на запрос (из них согласованных)
S5-совместимая связь
поддерживается		Да; посредством CP и загружаемых FC
Стандартная связь (FMS)
поддерживается
Открытая связь IE
TCP/IP
— Макс. число соединений
— Макс. размер данных для типа соединения 01H
— Макс. размер данных для типа соединения 11H
— Макс. размер данных
— Несколько пассивных соединений на порт, поддерживается
ISO-on-TCP (RFC1006)
— Макс. число соединений
— Макс. размер данных
UDP
— Макс. число соединений
— Макс. размер данных
Интернет-сервер
поддерживается
Число HTTP-клиентов
определенные пользователем сайты
PROFINET CBA (при заданной загрузке линий связи)
Заданная величина загрузки линий связи ЦП
Число удаленных пользователей
Число функций ведущего/подчиненного устройства
Сумма всех подключений ведущего/подчиненного устройства
Макс. размер данных всех входящих подключений ведущего/подчиненного устройства
Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства
Число аппаратных соединений PROFIBUS
Макс. размер данных аппаратных соединений PROFIBUS
Макс. размер данных на подключение
Удаленные соединения с ацикличной передачей данных
— Частота сканирования: мин. интервал сканирования
— Число входящих соединений
— Число исходящих соединений
— Макс. размер данных всех входящих соединений
— Макс. размер данных всех исходящих соединений
— Макс. размер данных на подключение
Удаленные соединения с цикличной передачей данных
— Частота передачи данных: мин. интервал передачи данных
— Число входящих соединений
— Число исходящих соединений
— Макс. размер данных всех входящих соединений
— Макс. размер данных всех исходящих соединений
— Макс. размер данных на подключение
Переменные HMI по PROFINET (ациклично)
— Число запрашиваемых станций для переменных HMI (PN OPC/iMap)
— Актуализация переменных HMI
— Число переменных HMI
— Макс. размер данных всех переменных HMI
Функции PROFIBUS Proxy
— поддерживается
— Число подключенных устройств PROFIBUS
— Макс. размер данных на подключение
Число соединений
общее		32
— в том числе динамических
— в том числе статических
применяется для PG-связи		31
— резервируется для PG-связи		1
— настраивается для PG-связи, мин.		1
— настраивается для PG-связи, макс.		31
применяется для OP-связи		31
— резервируется для OP-связи		1
— настраивается для OP-связи, мин.		1
— настраивается для OP-связи, макс.		31
применяется для базовой S7-связи		30
— резервируется для базовой S7-связи		0
— настраивается для S7-связи, мин.		0
— настраивается для S7-связи, макс.		30
применяется для S7-связи
— резервируется для S7-связи
— настраивается для S7-связи, мин.
— настраивается для S7-связи, макс.
макс. число экземпляров
применяется для маршрутизации		X1 в качестве MPI макс. 10; X1 в качестве ведущего устройства DP макс. 24; X1 в качестве исполнительного устройства DP (активное) макс. 14; X2 в качестве ведущего устройства DP макс. 24; X2 в качестве исполнительного устройства DP (активное) макс. 14
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения		32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов		Да
макс. число одновременно активных блоков Alarm-S		300
Функции испытания и ввода в эксплуатацию
Блок состояния		Да; до 2 одновременно
Одиночный шаг		Да
Число контрольных точек		4
Состояние/управление
Переменные состояние/управления		Да
Переменные		входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных		30
— из них переменных состояния, макс.		30
— из них переменных управления, макс.		14
Принудительное исполнение
Принудительное исполнение		Да
Принудительное исполнение, переменные		Входы, выходы
Макс. число переменных		10
Диагностический буфер
есть		Да
Макс. число элементов		500
— настраивается		Нет
— предварительно задано
— из них устойчивых к отказу сети		100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме RUN		499
— настраивается		Да; с 10 до 499
— предварительно задано		10
Сервисные данные
считываемые		Да
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
Диагностические функции
Диагностический светодиодный индикатор
Индикатор состояния цифрового выхода (зеленый)
Индикатор состояния цифрового входа (зеленый)
Встроенные функции
Число счетчиков
Макс. частота счета (счетчик)
Измерение частоты
Число частотомеров
Управляемое позиционирование
Встроенные функциональные блоки (регулирование)
PID-регулятор
Число импульсных выходов
Предельная частота (импульс)
Гальваническая развязка
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов
между каналами
между каналами, в блоках для
между каналами и шиной на задней стенке
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов
между каналами
между каналами, в блоках для
между каналами и шиной на задней стенке
Гальваническая развязка аналоговых вводов
Гальваническая развязка аналоговых вводов
между каналами
между каналами, в блоках для
между каналами и шиной на задней стенке
Гальваническая развязка аналоговых выводов
Гальваническая развязка аналоговых выводов
между каналами
между каналами, в блоках для
между каналами и шиной на задней стенке
Допустимая разность потенциалов
между различными цепями
между входами и массой аналогового модуля (UCM)
между массой аналогового модуля и M внутр. (UISO)
Изоляция
Изоляция, испытанная посредством
Стандарты, допуски, сертификаты
Маркировка CE
Допуск UL
cULus
Допуск FM
RCM (ранее C-TICK)
Допуск КС
EAC (ранее ГОСТ-Р)
Для использования на железной дороге
EN 50121-4
EN 50155
Допуск для судостроения
American Bureau of Shipping (ABS)
Применение во взрывоопасной зоне
ATEX
Окружающие условия
Температура окружающей среды при эксплуатации
мин.		0 °C
макс.		60 °C
Температура окружающей среды при хранении/транспортировке
мин.
макс.
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3
— к химически активным веществам/соответствие EN 60721-3-3
— к механически активным веществам/соответствие EN 60721-3-3
Проектирование
Программное обеспечение для проектирования
STEP 7		Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203
STEP 7-Lite		Нет
Программирование
Операционный резерв		см. систему команд
Круглые скобки		8
Обработка программ
Организация программы
Системные функции (SFC)		см. систему команд
Системные функциональные блоки (SFB)		см. систему команд
Язык программирования
— KOP		Да
— FUP		Да
— AWL		Да
— SCL		Да
— CFC		Да
— GRAPH		Да
— HiGraph®		Да
Библиотеки программ
— Диагностика процессов
— Программный регулятор
Защита ноу-хау
Защита программ пользователя/защита паролем		Да
Кодирование блоков		Да; с S7-Block Privacy
Контроль времени цикла
нижний предел
верхний предел
настраивается
предварительно задано
Размеры
Ширина		40 mm
Высота		125 mm
Глубина		130 mm
Массы
Масса, прибл.		360 g
последнее изменение:		13.07.2016

Купить 6ES7317-6FF04-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с 6ES7317-6FF04-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МAРK» занимается продажей оборудования SIEMENS, в том числе и 6ES7317-6FF04-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
