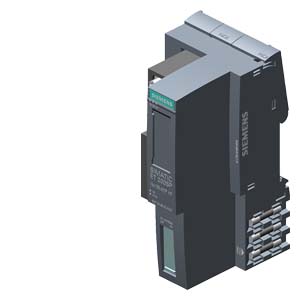

6ES7155-6BA00-0CN0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры компании SIEMENS 6ES7155-6BA00-0CN0 — это модульные программируемые устройства контроля, разработанные для создания установок автоматизации среднего и высокого уровня сложности.
Характеристика контроллеров СИМЕНС:
Работа с естественным охлаждением контроллера СИМЕНС 6ES7155-6BA00-0CN0, Функция использование систем локального и распределенного вывода-ввода, блочная схема, множество функций, поддерживаемых на уровне операционной системы, широкий коммуникационный функционал, удобство обслуживания и эксплуатации обеспечивают возможность получения рентабельных решений для создания структур автоматического управления в различных областях промышленного производства.
Купить оборудование SIEMENS 6ES7155-6BA00-0CN0, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, как например: отправка в регионы, монтаж, документация, доставка, цена, паспорт, техническое описание, применяемость, комплектация, характеристики и т.д., уточняйте по телефону.
| | SIMATIC ET 200SP, BUNDLE PROFIBUS IM, IM155-6DP HF, MAX. 32 PERIPHERY MODULES, AND 16 ET 200AL MODULES, MULTI HOT SWAP, BUNDLE CONTAINS: INTERFACEMODULE (6ES7 155-6BU00-0CN0), SERVER MODULE, (6ES7193-6PA00-0AA0), PROFIBUS CONNECTOR (6ES7972-0BB70-0XA0) | |
| Общая информация | ||
| Обозначение типа продукта | IM155-6DP HF со штекером PROFIBUS и серверным модулем | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V3.1 | |
| Идентификация производителя (идентификатор поставщика) | ||
| Идентификация устройства (идентификатор устройства) | ||
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | по одному файлу GSD начиная с ревизии 3 и 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | Да | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Защита от короткого замыкания | ||
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 250 mA | |
| Макс. ток включения | 4,5 A | |
| It | ||
| из разъема 5 В пост. тока, макс. | ||
| Мощность | ||
| Мощность питания шины на задней стенке | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 244 byte; На вход/выход | |
| Адресное пространство на одну станцию | ||
| Макс. адресное пространство на станцию | 244 byte; На вход/выход | |
| Конфигурация аппаратного обеспечения | ||
| встроенный источник питания | ||
| Источник электропитания системы вставляется слева от IM | ||
| Допустимое число элементов питания | ||
| Монтажные стойки | ||
| Макс. число модулей на монтажную стойку | 32; Модули + 16 ET 200AL | |
| Подмодули | ||
| Количество субмодулей на станцию, макс | ||
| Интерфейсы | ||
| Число разъемов PROFINET | ||
| Число интерфейсов PROFIBUS | 1 | |
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | ||
| встроенный коммутатор | ||
| RJ 45 (Ethernet) | ||
| RS 485 | Да | |
| BusAdapter (PROFINET) | ||
| Макс. выходной ток на интерфейс | 90 mA | |
| Функции | ||
| Контроллер PROFINET IO | ||
| Устройство ввода-вывода PROFINET | ||
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | Да | |
| Открытая связь IE | ||
| Резервирование среды передачи | ||
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | ||
| Способ передачи | ||
| 10 Мбит/с | ||
| 100 Мбит/с | ||
| Автоматическое определение | ||
| Автоматическая коммутация | ||
| RS 485 | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Протоколы | ||
| Контроллер PROFINET IO | ||
| Службы | ||
| — MRPD | ||
| — Общее резервирование PROFINET | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | ||
| — S7-маршрутизация | ||
| — S7-связь | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — MRP | ||
| — MRPD | ||
| — Общее резервирование PROFINET | ||
| — PROFIenergy | ||
| — Пуск согласно приоритету | ||
| — Shared Device | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | ||
| Открытая связь IE | ||
| TCP/IP | ||
| SNMP | ||
| LLDP | ||
| PROFIBUS | ||
| Службы | ||
| — Режим синхронизации (SYNC) | Да | |
| — Способность к «замораживанию» | Да | |
| — Прямой обмен данными (поперечная связь) | ||
| — DPV0 | Да | |
| — DPV1 | Да | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Равноудаленность | ||
| минимальный тактовый импульс | ||
| наибольший тактовый импульс | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да | |
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Светодиод MAINT | Да; желтые светодиоды | |
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор соединения LINK TX/RX | ||
| Индикатор соединения DP | Да; зеленый светодиод DP | |
| Гальваническая развязка | ||
| между шиной на задней стенке и блоком электроники | Нет | |
| между PROFINET DP и другими контурами тока | Да | |
| между PROFINET и другими контурами тока | ||
| между источником питания и другими контурами тока | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Класс нагрузки сети | ||
| Уровень безопасности | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Соединения | ||
| ET-соединение | ||
| ET-соединение | ||
| посредством BU-/BA-Send | Да; Модули + 16 ET 200AL | |
| Размеры | ||
| Ширина | 50 mm | |
| Высота | 117 mm | |
| Глубина | 74 mm | |
| Массы | ||
| Масса, прибл. | 150 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 13.07.2016 | |
