6ES7136-6PA00-0BC0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Контроллеры компании СИМЕНС 6ES7136-6PA00-0BC0 — это блочные программируемые компоненты контроля, предназначенные для создания систем автоматизации средней и высокой степени сложности.
Особенности контроллеров SIEMENS:
Широкий коммуникационный функционал контроллера SIEMENS 6ES7136-6PA00-0BC0, работа с естественным охлаждением, множество функций, поддерживаемых на уровне операционной системы, легкость обслуживания и эксплуатации, Функция использование систем локального и распределенного вывода/ввода, модульная конструкция обеспечивают возможность получения рентабельных решений для создания систем автоматического управления в различных областях промышленного производства.
Купить контроллеры SIEMENS 6ES7136-6PA00-0BC0, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По любым, интересующим Вас вопросам, как например: цена, техническое описание, доставка, характеристики, паспорт, монтаж, применяемость, отправка в регионы, комплектация, документация и так далее, уточняйте по телефону.

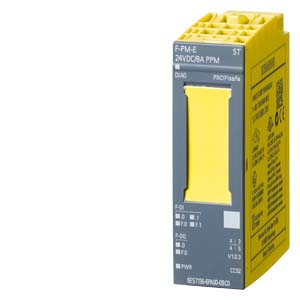

| | SIMATIC DP, POWER M. F-PM-E PPM PROFISAFE, FOR ET 200SP; 24V DC FAIL-SAFE SWITCHING OF DQ AND F-DQ UP TO PL D / SIL2 OR PL E / SIL3 2 FAIL-SAFE DIGITAL INPUTS 1 FAIL-SAFE DIGITAL OUTPUT PPM | |
| Общая информация | ||
| Обозначение типа продукта | F-PM-E PPM 24 В пост. тока | |
| Применяемые системные блоки | Базовый блок, тип C0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC52 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | V2.3 | |
| PROFINET, версия не ниже GSD/GSD-Revision | Версия V2.31 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | 75 mA; без нагрузки | |
| Макс. потребление тока | 21 mA; из шины на задней стенке | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| Питание датчика | ||
| Число выходов | 2 | |
| Защита от короткого замыкания | Да; электронный (порог срабатывания от 0,7 до 2,1 A) | |
| Выходной ток | ||
| до 60 , макс. | 0,3 A | |
| Питание датчика 24 В | ||
| 24 В | Да; мин. L+ (-1,5 В) | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 600 mA; Суммарный ток всех датчиков | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке | 70 mW | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Вводы | 7 byte | |
| Выводы | 5 byte | |
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | Да | |
| электронный кодирующий элемент тип F | Да | |
| Цифровые входы | ||
| Число входов | 2 | |
| M/P-считывание | Да; с втекающим током | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 3,7 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да | |
| — с "0" на "1", мин. | 0,4 ms | |
| — с "0" на "1", макс. | 20 ms | |
| — с "1" на "0", мин. | 0,4 ms | |
| — с "1" на "0", макс. | 20 ms | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Нет | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 500 m | |
| Цифровые выводы | ||
| Вид выходов | 1 | |
| Защита от короткого замыкания | Да | |
| Нормальный порог срабатывания | > 14,8 A | |
| Распознавание обрыва провода | Да | |
| Нормальный порог срабатывания | 8 mA | |
| Защита от перегрузки | Да | |
| Нормальный порог срабатывания | 8,8 A | |
| Ограничение индуктивного напряжения отключения | макс. 1,5 В | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 8 A | |
| при ламповой нагрузке, макс. | 100 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 3 | |
| верхний предел | 2 000 | |
| Выходное напряжение | ||
| для сигнала "1", мин. | 24 V; L+ (-0,5 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 8 A | |
| для сигнала "0", ток покоя, макс. | 1,5 mA; С втекающим током: макс. 1,5 мА; с вытекающим током: макс. 1 мА | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 10 Hz; симметричный | |
| при индуктивной нагрузке, макс. | 0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично | |
| при ламповой нагрузке, макс. | 4 Hz; симметричный | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 8 A; См. данные для снижения значений параметров в руководстве | |
| Макс. ток на модуль | 8 A; См. данные для снижения значений параметров в руководстве | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 500 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да, см. главу "Аварийные сигналы/диагностические сообщения" в руководстве | |
| Возможность включения заменяющих значений | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Нет | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Допустимая разность потенциалов | ||
| между различными цепями | 60 В пост. тока/75 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 72 mm | |
| Глубина | 55 mm | |
| Массы | ||
| Масса, прибл. | 70 g | |
| последнее изменение: | 22.12.2016 | |
