6ES7134-6HD00-0BA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры компании SIEMENS 6ES7134-6HD00-0BA1 — это модульные программируемые элементы контроля, созданные для создания установок автоматизации высокой и средней степени сложности.
Функция применение структур локального и распределенного ввода/вывода контроллера СИМЕНС 6ES7134-6HD00-0BA1, широкий коммуникационный функционал, работа с естественным охлаждением, удобство эксплуатации и обслуживания, блочная конструкция, множество функций, поддерживаемых на уровне операционной системы обеспечивают возможность получения рентабельных решений для построения структур автоматического контроля в разных областях промышленного производства.
Особенности компонентов контроля СИМЕНС:
Купить контроллеры SIEMENS 6ES7134-6HD00-0BA1, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По любым, возникшим у Вас вопросам, таким как: документация, цена, характеристики, применяемость, комплектация, техническое описание, монтаж, паспорт, отправка в регионы, доставка и т.д., уточняйте по телефону.

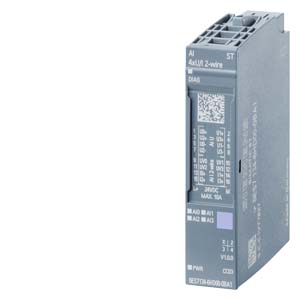

| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 4XU/I 2-WIRE STANDARD, FITS TO BU-TYPE A0, A1, COLOR CODE CC03, MODULE DIAGNOSIS, 16BIT, +/-0,3% | |
| Общая информация | ||
| Обозначение типа продукта | AI 4xU/I 2-проводной ШТ. | |
| Версия микропрограммного обеспечения | V1.1 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC03 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Масштабируемый диапазон измерений | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Версия 11 SP2/версия 13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | V8.1 SP1 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 37 mA; без питания датчиков | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | Да | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 20 mA; макс. 50 мА на канал в течение < 10 с | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,85 W; без напряжения питания датчика | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 8 byte; + 1 байт на информацию о качестве | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4; Дифференциальные входы | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA | |
| Мин. время цикла (все каналы) | Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов) | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да; 15 бит | |
| Сопротивление на входе (от 0 до 10 В) | 120 k | |
| от 1 В до 5 В | Да; 15 бит | |
| Входное сопротивление (от 1 В до 5 В) | 120 k | |
| от -10 до +10 В | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -10 до 10 В) | 120 k | |
| от -5 до +5 В | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -5 до +5 В) | 120 k | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да; 15 бит | |
| Сопротивление на входе (от 0 до 20 мА) | 100 ; + прибл. прямое напряжение диодов 0,7 В | |
| от 4 мА до 20 мA | Да; 15 бит | |
| Входное сопротивление (от 4 мА до 20 мA) | 100 ; + прибл. прямое напряжение диодов 0,7 В | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 200 м для измерения напряжения | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | суммирующий (сигма-дельта) | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6/50/60 Гц | |
| Время преобразования (на канал) | 180/60/50 мс | |
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 4; нет; 4-/8-/16-кр. | |
| параметрируемое | Да | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 650 | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Нет | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | 50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,5 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 90 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; при 4 – 20 мА | |
| Короткое замыкание | Да; при 1 – 5 В или в 2-проводном режиме: короткое замыкание питания датчика на массу или входа для питания датчика | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Да; по группам каналов между группой 2-проводных токовых входов и группой потенциальных входов | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да; только при потенциальных входах | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| между входами (UCM) | 10 В пост. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Массы | ||
| Масса, прибл. | 31 g | |
| последнее изменение: | 04.07.2016 | |
