6ES7134-6FF00-0AA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Контроллеры компании СИМЕНС 6ES7134-6FF00-0AA1 — это блочные программируемые контроллеры, разработанные для построения систем автоматизации среднего и высокого уровня сложности.
Особенности контроллеров СИМЕНС:
Множество функций контроллера SIEMENS 6ES7134-6FF00-0AA1, поддерживаемых на уровне операционной системы, работа с естественным охлаждением, широкий коммуникационный функционал, Функция применение систем локального и распределенного ввода/вывода, модульная конструкция, легкость обслуживания и эксплуатации предоставляют возможность получения рентабельных решений для создания схем автоматизированного контроля в разных областях промышленного производства.
Купить оборудование SIEMENS 6ES7134-6FF00-0AA1, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, таким как: цена, отправка в регионы, применяемость, паспорт, характеристики, монтаж, документация, доставка, техническое описание, комплектация и т.д., уточняйте по телефону.

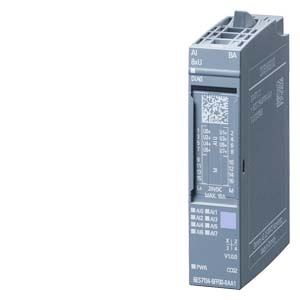

| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 8XU BASIC, FITS TO BU-TYPE A0, A1, COLOR CODE CC02, MODULE DIAGNOSIS, 16BIT | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, 8xU базовая версия | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC02 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 25 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,7 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 16 byte | |
| Аналоговые вводы | ||
| Число аналоговых входов | 8; асимметричное | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Мин. время цикла (все каналы) | 1 ms; на канал | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да; 15 бит | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| от -10 до +10 В | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -10 до 10 В) | 100 k | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,67/50/60/4 800 (16,67/50/60) | |
| Время преобразования (на канал) | 180 / 60 / 50 / 0,625 (67,5 / 22,5 / 18,75) мс | |
| Выравнивание результатов измерений | ||
| Число ступеней | 4; нет; 4-/8-/16-кр. | |
| параметрируемое | Да | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Нет | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,5 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB; при времи преобразования 67,5/22,5/18,75 мс 40 дБ | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Массы | ||
| Масса, прибл. | 31 g | |
| последнее изменение: | 15.06.2016 | |
