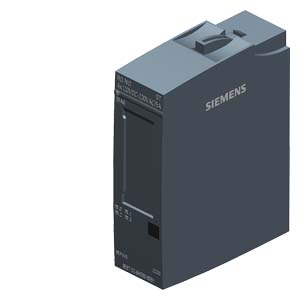

6ES7132-6HD00-2BB1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры компании SIEMENS 6ES7132-6HD00-2BB1 — это модульные программируемые контроллеры, созданные для создания установок автоматизации высокого и среднего уровня сложности.
Характеристика элементов контроля СИМЕНС:
Функция использование систем локального и распределенного ввода-вывода контроллера SIEMENS 6ES7132-6HD00-2BB1, модульная схема, удобство обслуживания и эксплуатации, множество функций, поддерживаемых на уровне операционной системы, использование естественного охлаждения, широкие коммуникационные возможности предоставляют возможность получения рентабельных решений для построения схем автоматизированного контроля в различных сферах промышленного производства.
Купить оборудование SIEMENS 6ES7132-6HD00-2BB1, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, как например: техническое описание, доставка, документация, применяемость, характеристики, отправка в регионы, монтаж, паспорт, комплектация, цена и т.д., уточняйте по телефону.
| | SIMATIC ET 200SP, RELAY MODULE NORMALLY OPEN, RQ 4X120VDC..230VAC/5A STANDARD PACKING UNIT: 10 PIECES, FITS TO BU-TYPE B0 OR B1, MODULE DIAGNOSIS | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, RQ 4 x 120 В пост. тока ... 230 В перем. тока/5 A NO ST, УЕ 10 | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V1.1 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип B0, B1 | |
| Используемый клеммный блок | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| DQ | Да | |
| DQ с функцией экономии энергии | Нет | |
| ШИМ | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Нет | |
| Резервирование | ||
| Возможность резервирования | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | ||
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Номинальное значение (перем. ток) | ||
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 100 mA; без нагрузки | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | ||
| Номинальное значение (перем. ток) | ||
| Мощность | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Вводы | 1 byte; с QI | |
| Выводы | 1 byte | |
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | ||
| электронный кодирующий элемент тип F | ||
| электронный кодирующий элемент тип H | ||
| механический кодирующий элемент | ||
| Подмодули | ||
| конфигурируемые субмодули, макс. | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Цифровые выводы | ||
| Вид выходов | 4 | |
| с вытекающим током | ||
| с втекающим током | ||
| Защита от короткого замыкания | Нет | |
| Нормальный порог срабатывания | ||
| Распознавание обрыва провода | ||
| Нормальный порог срабатывания | ||
| Защита от перегрузки | ||
| Нормальный порог срабатывания | ||
| Ограничение индуктивного напряжения отключения | ||
| Включение цифрового входа | ||
| Функции цифровых выходов, параметрируемые | ||
| Переключение при сравнительных значениях | ||
| свободно используемый цифровой выход | ||
| Выход PWM | ||
| — Макс. число | ||
| — Продолжительность периода параметрируемая | ||
| — Продолжительность включения, мин. | ||
| — Продолжительность включения, макс. | ||
| — Разрешение продолжительности включения | ||
| — Минимальная длительность импульса | ||
| Цифровой выход с супердискретизацией | ||
| — Макс. число | ||
| — Макс. число значений на цикл | ||
| — Мин. разрешение | ||
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | ||
| при индуктивной нагрузке, макс. | ||
| при ламповой нагрузке, макс. | ||
| Энергосберегающие/люминесцентные лампы с электронным стартером | ||
| Трубчатые люминесцентные лампы со стандартной компенсацией | ||
| Некомпенсированные трубчатые люминесцентные лампы | ||
| Диапазон сопротивления нагрузке | ||
| нижний предел | ||
| верхний предел | ||
| Выходное напряжение | ||
| для сигнала "1", мин. | ||
| Выходной ток | ||
| для сигнала "1", номинальное значение | ||
| для сигнала "1", диапазон допустимых значений, мин. | ||
| для сигнала "1", диапазон допустимых значений, макс. | ||
| для сигнала "1", минимальный ток нагрузки | ||
| для сигнала "0", ток покоя, макс. | ||
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", тип. | ||
| с "0" на "1", макс. | ||
| с "1" на "0", тип. | ||
| с "1" на "0", макс. | ||
| Параллельное подключение двух выходов | ||
| для логических схем | ||
| для повышения мощности | ||
| для резервного включения нагрузки | ||
| Частота коммутации | ||
| при омической нагрузке, макс. | 2 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | ||
| при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | ||
| при емкостной нагрузке, макс. | ||
| при ламповой нагрузке, макс. | 2 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 5 A | |
| Макс. суммарный ток на узел | ||
| Макс. ток на модуль | 20 A | |
| Суммарный ток выходов (на модуль) | ||
| горизонтальное монтажное положение | ||
| — до 30 °C, макс. | ||
| — до 40 °C, макс. | ||
| — до 50 , макс. | 20 A | |
| — до 60 , макс. | 16 A | |
| — до 70 °C, макс. | ||
| вертикальное монтажное положение | ||
| — до 30 °C, макс. | ||
| — до 40 °C, макс. | 20 A | |
| — до 50 , макс. | 16 A | |
| — до 60 , макс. | ||
| Релейные выходы | ||
| Число релейных выходов | 4 | |
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |
| Мин. потребляемый ток реле (ток в катушках всех реле) | ||
| Потребляемый ток реле (ток в катушках всех реле), тип. | ||
| Макс. потребляемый ток реле (ток в катушках всех реле) | 40 mA | |
| Внешний предохранитель для релейных выходов | да, с 6 A | |
| Переключение контактов (внутреннее) | ||
| Вид переключения контактов | ||
| Макс. размер пускателей электродвигателя по NEMA | ||
| Макс. число коммутационных циклов | 7 000 000; см. дополнительное описание в руководстве | |
| Допуск реле согласно UL 508 | ||
| Коммутационная способность контактов | ||
| — при индуктивной нагрузке, макс. | 2 A; см. дополнительное описание в руководстве | |
| — при омической нагрузке, макс. | 5 A; см. дополнительное описание в руководстве | |
| — макс. тепловой ток длительной нагрузки | 5 A; макс. 1 385 ВА, 150 Вт | |
| — Мин. коммутируемый ток | 100 mA; 5 В пост. тока | |
| — Мин. коммутируемый ток после превышения 300 мА | ||
| — Макс. коммутируемый ток после превышения 300 мА | ||
| — Ном. напряжение переключения (пост. ток) | От 24 до 120 В пост. тока | |
| — Ном. напряжение переключения (пер. ток) | от 24 до 230 В перем. тока | |
| Выходы двунаправленных триодных тиристоров | ||
| Макс. размер пускателей электродвигателя по NEMA | ||
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 200 m | |
| Линия управления (вход), макс. | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Мин. время обработки и активации (TWA) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | ||
| Контроль напряжения питания | Да | |
| — параметрируемое | ||
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Короткое замыкание на массу | ||
| Короткое замыкание на L+ | ||
| Суммарная ошибка | Да | |
| Ошибка дрожания | ||
| Срабатывание предохранителя | ||
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Светодиод MAINT | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Да | |
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением нагрузки L1 | ||
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | ||
| между каналами и шиной на задней стенке/напряжение питания | 240 В перем. тока | |
| между шиной на задней стенке и напряжением питания | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 2 500 В пост. тока (типовое испытание) | |
| Категория перенапряжения | ||
| испытанная посредством | ||
| между каналами и шиной на задней стенке/напряжение питания | 2500 В пост. тока | |
| между шиной на задней стенке и напряжением питания | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | ||
| Горизонтальное монтажное положение, макс. | ||
| Вертикальное монтажное положение, мин. | ||
| Вертикальное монтажное положение, макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Децентрализованный режим работы | ||
| Поддерживает быстрый запуск (Fast Startup) | ||
| Пуск согласно приоритету | ||
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 40 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 08.07.2016 | |
