6ES7131-6BF00-0DA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Контроллеры фирмы SIEMENS 6ES7131-6BF00-0DA0 — это модульные программируемые компоненты управления, предназначенные для построения систем автоматизации высокой и средней степени сложности.
Функция использование структур локального и распределенного ввода/вывода контроллера СИМЕНС 6ES7131-6BF00-0DA0, множество функций, поддерживаемых на уровне операционной системы, легкость обслуживания и эксплуатации, широкий коммуникационный функционал, работа с естественным охлаждением, блочная схема обеспечивают возможность получения рентабельных решений для построения систем автоматизированного управления в разнообразных сферах промышленного производства.
Характеристика компонентов контроля СИМЕНС:
Купить оборудование СИМЕНС 6ES7131-6BF00-0DA0, цена на которые будет уменьшена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, интересующим Вас вопросам, как например: комплектация, монтаж, техническое описание, доставка, паспорт, документация, характеристики, цена, отправка в регионы, применяемость и так далее, уточняйте по телефону.

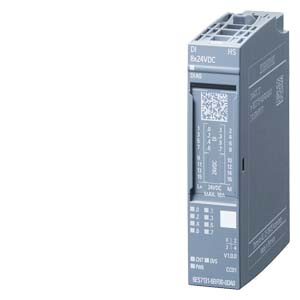

| | SIMATIC ET 200SP, DIGITAL INPUT MODULE, DI 8X24VDC HIGH SPEED, PACKING UNIT: 1 PIECE, THREE ALTERNATIVE MODES: DI, OVERSAMPLING, 4 X COUNTER, FITS TO BU-TYPE A0, COLOR CODE CC01 | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, DI 8x24VDC High Speed, VPE 1 | |
| Версия микропрограммного обеспечения | V1.0.2 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Цифровые входы | Да | |
| Счетчики | Да | |
| Выборка с запасом по частоте дискретизации | Да | |
| MSI | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 70 mA; без питания датчиков | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | Да | |
| Защита от короткого замыкания | Да; на модуль, электронный | |
| Макс. выходной ток | 700 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 45 byte | |
| Вводы | 32 byte; 1 байт + 1 байт на информацию о качестве; 32 байта в режиме выборки с запасом по частоте дискретизации; 25 байтов в режиме счетчика | |
| Выводы | 20 byte; в рабочем режиме счетчика (Count) | |
| Конфигурация аппаратного обеспечения | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | BU-тип A0 | |
| 2-проводное подключение | BU-тип A0 | |
| 3-проводное подключение | Базовый блок, тип A0 с AUX-клеммами | |
| 4-проводное подключение | Тип BU A0 + внешние клеммы | |
| Цифровые входы | ||
| Число входов | 8 | |
| Увеличение длительности импульсов | Да | |
| Длина | 2 s; 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с | |
| Функции цифровых входов, параметрируемые | ||
| Запуск/остановка порта | Да | |
| свободно используемый цифровый вход | Да | |
| Счетчики | Да | |
| — Макс. число | 4 | |
| — Макс. частота счетчика | 10 kHz | |
| — Диапазон счета | 32 bit | |
| — Направление счета вперед/назад | Да | |
| Цифровой вход с супердискретизацией | Да | |
| — Макс. число | 8 | |
| — Макс. число значений на цикл | 32 | |
| — Мин. разрешение | 7,8125 µs | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 6 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс | |
| для входов аварийной сигнализации | ||
| — параметрируемое | Да | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Да | |
| Длина провода | ||
| экранированные, макс. | 50 m | |
| неэкранированные, макс. | 50 m | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | |
| Макс. время цикла шины (TDP) | 125 µs | |
| Макс. фазовые флуктуации | 5 µs | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Да | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Контроль напряжения питания | Да | |
| — параметрируемое | Да | |
| Контроль питания датчика | Да; по модулям | |
| Обрыв провода | Нет | |
| Короткое замыкание | Да; по модулям | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 28 g | |
| последнее изменение: | 15.06.2016 | |
