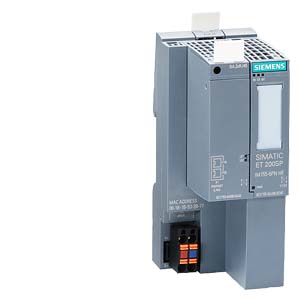

6AG1155-6AU00-4CN0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры фирмы СИМЕНС 6AG1155-6AU00-4CN0 — это блочные программируемые устройства контроля, предназначенные для создания систем автоматизации среднего и высокого уровня сложности.
Характеристика компонентов контроля SIEMENS:
Множество функций контроллера SIEMENS 6AG1155-6AU00-4CN0, поддерживаемых на уровне операционной системы, простота эксплуатации и обслуживания, блочная схема, Функция использование структур локального и распределенного вывода/ввода, работа с естественным охлаждением, широкие коммуникационные возможности обеспечивают возможность получения рентабельных решений для создания систем автоматизированного контроля в разных областях промышленного производства.
Купить контроллеры СИМЕНС 6AG1155-6AU00-4CN0, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, как например: применяемость, цена, характеристики, комплектация, документация, монтаж, отправка в регионы, доставка, техническое описание, паспорт и т.д., уточняйте по телефону.
| | SIPLUS ET 200SP IM155-6PN HF 0 ... +60 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7155-6AU00-0CN0 . PROFINET INTERFACE MODULE IM155-6PN HIGH FEATURE MAX. 64 PERIPHERY MODULES, 0.25 MS ISOCHRONOUS MODE MULTI HOT SWAP, INCL. SERVERMODUL | |
| Общая информация | ||
| Обозначение типа продукта | IM 155-6 PN Hf с серверным модулем | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | ||
| Идентификация производителя (идентификатор поставщика) | ||
| Идентификация устройства (идентификатор устройства) | ||
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M4 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | не ниже версии 5.5 SP4 | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | ||
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | Да | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Защита от короткого замыкания | ||
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 700 mA | |
| Макс. ток включения | 4,5 A | |
| It | 0,09 A·s | |
| из разъема 5 В пост. тока, макс. | ||
| Мощность | ||
| Мощность питания шины на задней стенке | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2,4 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 288 byte; соотв. для входных и выходных переменных | |
| Адресное пространство на одну станцию | ||
| Макс. адресное пространство на станцию | 1 440 byte; в зависимости от проекта | |
| Конфигурация аппаратного обеспечения | ||
| встроенный источник питания | ||
| Источник электропитания системы вставляется слева от IM | ||
| Допустимое число элементов питания | ||
| Монтажные стойки | ||
| Макс. число модулей на монтажную стойку | 64; Модули + 16 ET 200AL | |
| Подмодули | ||
| Количество субмодулей на станцию, макс | ||
| Интерфейсы | ||
| Число разъемов PROFINET | 1 | |
| Число интерфейсов PROFIBUS | ||
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| RJ 45 (Ethernet) | ||
| RS 485 | ||
| BusAdapter (PROFINET) | Да; применяемый BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ (не ниже FS03) | |
| Макс. выходной ток на интерфейс | ||
| Функции | ||
| Контроллер PROFINET IO | ||
| Устройство ввода-вывода PROFINET | Да | |
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | ||
| Открытая связь IE | ||
| Резервирование среды передачи | Да; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце | |
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | ||
| Способ передачи | PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX) | |
| 10 Мбит/с | Да; для служб Ethernet | |
| 100 Мбит/с | Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX) | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| RS 485 | ||
| Макс. скорости передачи данных | ||
| Протоколы | ||
| Контроллер PROFINET IO | ||
| Службы | ||
| — MRPD | ||
| — Общее резервирование PROFINET | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | ||
| — S7-маршрутизация | ||
| — S7-связь | ||
| — Тактовая синхронизация | Да; Мин. время цикла шины 250 мкс | |
| — Открытая связь IE | Да | |
| — IRT | Да; 250 мкс, 500 мкс, 1 мс, 2 мс, 4 мс дополнительно при использовании IRT высокой производительности: от 250 мкс до 4 мс в сетке 125 мкс | |
| — MRP | Да | |
| — MRPD | Да | |
| — Общее резервирование PROFINET | Да; Защита доступа к сети NAP S2 | |
| — PROFIenergy | Да | |
| — Пуск согласно приоритету | Да | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| SNMP | Да; MIB2, LLDP-MIBm, MRP-MIB | |
| LLDP | Да | |
| PROFIBUS | ||
| Службы | ||
| — Режим синхронизации (SYNC) | ||
| — Способность к «замораживанию» | ||
| — Прямой обмен данными (поперечная связь) | ||
| — DPV0 | ||
| — DPV1 | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | |
| Равноудаленность | Да | |
| минимальный тактовый импульс | 250 µs | |
| наибольший тактовый импульс | 4 ms | |
| Макс. время цикла шины (TDP) | 250 µs | |
| Макс. фазовые флуктуации | 1 µs | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да | |
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Светодиод MAINT | Да; желтые светодиоды | |
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
| Индикатор соединения LINK TX/RX | Да; 2 x зеленых светодиода | |
| Индикатор соединения DP | ||
| Гальваническая развязка | ||
| между шиной на задней стенке и блоком электроники | Нет | |
| между PROFINET DP и другими контурами тока | ||
| между PROFINET и другими контурами тока | Да | |
| между источником питания и другими контурами тока | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока между напряжением питания и блоком электроники (типовое испытание); 1 500 В перем. тока между Ethernet и блоком электроники (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Класс нагрузки сети | 3 | |
| Уровень безопасности | Согласно уровню безопасности 1, тестовым сценариям V1.1.1 | |
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) | |
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Соединения | ||
| ET-соединение | ||
| ET-соединение | ||
| посредством BU-/BA-Send | Да; Модули + 16 ET 200AL | |
| Размеры | ||
| Ширина | 50 mm | |
| Высота | 117 mm | |
| Глубина | 74 mm | |
| Массы | ||
| Масса, прибл. | 147 g; без BusAdapter | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 09.07.2016 | |
