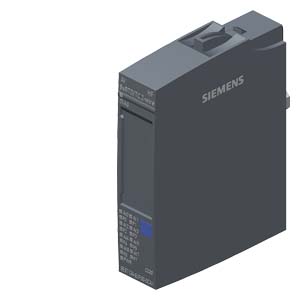

6ES7134-6JF00-2CA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры компании СИМЕНС 6AG1134-6JF00-2CA1 — это блочные программируемые контроллеры, которые созданы для создания установок автоматизации высокого и среднего уровня сложности.
Легкость эксплуатации и обслуживания контроллера SIEMENS 6AG1134-6JF00-2CA1, широкий коммуникационный функционал, применение естественного охлаждения, блочная схема, Функция применение структур распределенного и локального ввода/вывода, множество функций, поддерживаемых на уровне операционной системы обеспечивают возможность получения рентабельных решений для создания структур автоматизированного управления в разнообразных сферах промышленного производства.
Характеристика элементов управления СИМЕНС:
Купить контроллеры СИМЕНС 6AG1134-6JF00-2CA1, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По всем, интересующим Вас вопросам, как например: техническое описание, паспорт, документация, применяемость, доставка, комплектация, характеристики, отправка в регионы, монтаж, цена и т.д., уточняйте по телефону.
| | SIPLUS ET 200SP AI 8XRTD/TC 2-WIRE -40 ... +60 GRAD C STARTUP 25 DEGREES C WITH CONFORMAL COATING BASEDON 6ES7134-6JF00-0CA1 . ANALOG INPUT MODULE, AI 8XRTD/TC 2-WIRE HIGH FEATURE FITS TO BU-TYPE A0, A1, COLOR CODE CC00, CHANNEL DIAGNOSIS, 16BIT, +/-0,1% | |
| Общая информация | ||
| Обозначение типа продукта | AI 8 x терморезистор/TC 2-проводной HF | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Используемый клеммный блок | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Масштабируемый диапазон измерений | ||
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Резервирование | ||
| Возможность резервирования | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | ||
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Да | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 35 mA | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | ||
| Защита от короткого замыкания | ||
| Макс. выходной ток | ||
| Дополнительное питание датчика - 24 В | ||
| 24 В | ||
| Защита от короткого замыкания | ||
| Макс. выходной ток | ||
| Мощность | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,75 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 16 byte; + 1 байт на информацию о качестве | |
| Адресное пространство на модуль с HART, макс. | ||
| Адресное пространство на модуль с MultiHART, макс. | ||
| Конфигурация аппаратного обеспечения | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Аналоговые вводы | ||
| Число аналоговых входов | 8 | |
| при измерении тока | ||
| при измерении напряжения | ||
| при измерении сопротивления/измерении резистивным термометром | ||
| при измерении термочувствительным элементом | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | ||
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 2 mA | |
| Мин. время цикла (все каналы) | Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов) | |
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | |
| Аналоговый вход с супердискретизацией | ||
| Макс. число значений на цикл | ||
| Мин. разрешение | ||
| Нормирование измеренных значений | ||
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +5 В | ||
| Сопротивление на входе (от 0 до 5 В) | ||
| от 0 до +10 В | ||
| Сопротивление на входе (от 0 до 10 В) | ||
| от 1 В до 5 В | ||
| Входное сопротивление (от 1 В до 5 В) | ||
| от -1 до +1 В | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -1 до 1 В) | 1 M | |
| от -10 до +10 В | ||
| Сопротивление на входе (от -10 до 10 В) | ||
| от -2,5 до +2,5 В | ||
| Сопротивление на входе (от -2,5 до 2,5 В) | ||
| от -25 до +25 мВ | ||
| Сопротивление на входе (от -25 до +25 мВ) | ||
| от -250 до +250 мВ | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -250 до +250 мВ) | 1 M | |
| от -5 до +5 В | ||
| Сопротивление на входе (от -5 до +5 В) | ||
| от -50 до +50 мВ | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -50 до +50 мВ) | 1 M | |
| от -500 до +500 мВ | ||
| Сопротивление на входе (от -500 до +500 мВ) | ||
| от -80 до +80 мВ | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -80 до 80 мВ) | 1 M | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | ||
| Сопротивление на входе (от 0 до 20 мА) | ||
| от -20 мА до +20 мА | ||
| Входное сопротивление (от -20 мА до +20 мА) | ||
| от 4 мА до 20 мA | ||
| Входное сопротивление (от 4 мА до 20 мA) | ||
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип B) | 1 M | |
| Тип C | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип C) | 1 M | |
| Тип E | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип E) | 1 M | |
| Тип J | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип J) | 1 M | |
| Тип K | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип K) | 1 M | |
| Тип L | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип L) | 1 M | |
| Тип N | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип N) | 1 M | |
| Тип R | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип R) | 1 M | |
| Тип S | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип S) | 1 M | |
| Тип T | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип T) | 1 M | |
| Тип U | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип U) | 1 M | |
| Тип TXK/TXK(L) согласно ГОСТ | Да; 16 бит, включая знак | |
| Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) | 1 M | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | ||
| Сопротивление на входе (Cu 10) | ||
| Cu 10 по ГОСТ | ||
| Сопротивление на входе (Cu 10 по ГОСТ) | ||
| Cu 50 | ||
| Сопротивление на входе (Cu 50) | ||
| Cu 50 по ГОСТ | ||
| Сопротивление на входе (Cu 50 по ГОСТ) | ||
| Cu 100 | ||
| Сопротивление на входе (Cu 100) | ||
| Cu 100 по ГОСТ | ||
| Сопротивление на входе (Cu 100 по ГОСТ) | ||
| Ni 10 | ||
| Сопротивление на входе (Ni 10) | ||
| Ni 100 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Ni 100) | 1 M | |
| Ni 100 по ГОСТ | ||
| Сопротивление на входе (Ni 100 по ГОСТ) | ||
| Ni 1000 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Ni 1000) | 1 M | |
| LG-Ni 1000 | Да; 16 бит, включая знак | |
| Сопротивление на входе (LG-Ni 1000) | 1 M | |
| Ni 120 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Ni 120) | 1 M | |
| Ni 200 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Ni 200) | 1 M | |
| Ni 500 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Ni 500) | 1 M | |
| Pt 10 | ||
| Сопротивление на входе (Pt 10) | ||
| Pt 10 по ГОСТ | ||
| Сопротивление на входе (Pt 10 по ГОСТ) | ||
| Pt 50 | ||
| Сопротивление на входе (Pt 50) | ||
| Pt 50 по ГОСТ | ||
| Сопротивление на входе (Pt 50 по ГОСТ) | ||
| Pt 100 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Pt 100) | 1 M | |
| Pt 100 по ГОСТ | ||
| Сопротивление на входе (Pt 100 по ГОСТ) | ||
| Pt 1000 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Pt 1000) | 1 M | |
| Pt 200 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Pt 200) | 1 M | |
| Pt 500 | Да; 16 бит, включая знак | |
| Сопротивление на входе (Pt 500) | 1 M | |
| Pt 500 по ГОСТ | ||
| Сопротивление на входе (Pt 500 по ГОСТ) | ||
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да; 15 бит | |
| Сопротивление на входе (от 0 до 150 Ом) | 1 M | |
| от 0 до 300 Ом | Да; 15 бит | |
| Сопротивление на входе (от 0 до 300 Ом) | 1 M | |
| от 0 до 600 Ом | Да; 15 бит | |
| Сопротивление на входе (от 0 до 600 Ом) | 1 M | |
| от 0 до 3000 Ом | Да; 15 бит | |
| Сопротивление на входе (от 0 до 3000 Ом) | 1 M | |
| от 0 до 6000 Ом | Да; 15 бит | |
| Сопротивление на входе (от 0 до 6000 Ом) | 1 M | |
| Позистор | Да; 15 бит | |
| Сопротивление на входе (позистор) | 1 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | Да | |
| — внутренняя температурная компенсация | ||
| — внешняя температурная компенсация посредством терморезистора | ||
| — компенсация для устанавливаемой температуры сравнения 0 °C | ||
| — эталонный канал модуля | Да | |
| — внутренняя точка сравнения | Да; с базовым блоком типа A1 | |
| — Эталонный канал группы | Да | |
| — Количество групп эталонного канала | 4; Группа 0 – 3 | |
| — фиксированная эталонная температура | Да | |
| — без использования эталонного канала | ||
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для термоэлементов | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | суммирующий (сигма-дельта) | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | ||
| Основное время преобразования, включая время интегрирования (мс) | ||
| — дополнительное время преобразования на контроль обрыва провода | ||
| — дополнительное время преобразования на измерение сопротивления | ||
| — жополнительное время на обработку при проверке обрыва провода | 2 ms; в пределах диапазонов резистивного термометра, сопротивления и термоэлемента | |
| — дополнительная проверка обрыва провода питающей линии | ||
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6/50/60 Гц | |
| Время преобразования (на канал) | 180/60/50 мс | |
| Основное время выполнения для узла (все каналы разрешены) | ||
| Основное время выполнения для узла (все каналы разрешены) | ||
| Время для калибровки смещения (на каждый модуль) | ||
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 4; нет; 4-/8-/16-кр. | |
| параметрируемое | Да | |
| Ступень: без ступени | ||
| Ступень: слабая | ||
| Ступень: средняя | ||
| Ступень: сильная | ||
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | ||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | ||
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Нет | |
| для измерения сопротивления с четырехпроводным соединением | Нет | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 %; +/- 0,1 % для резистивного термометра и сопротивления | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,0009 %/K; +/- 0,005 %/K для термоэлемента | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| перекрестные модуляции между входами, макс. | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Температурный датчик внутренней компенсации | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,2 % | |
| Ток относительно диапазона входных параметров, (+/-) | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,2 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Термоэлемент относительно диапазона входных параметров, (+/-) | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,05 % | |
| Ток относительно диапазона входных параметров, (+/-) | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,05 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Термоэлемент относительно диапазона входных параметров, (+/-) | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 90 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Мин. время фильтрации и обработки (TWE) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; поканально | |
| Короткое замыкание | ||
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да; поканально | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Светодиод MAINT | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| между входами (UCM) | 10 В пост. тока | |
| между входами и массой аналогового модуля (UCM) | ||
| между M внутр. и входами | ||
| между массой аналогового модуля и M внутр. (UISO) | ||
| между S- и массой аналогового модуля (UCM) | ||
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | -40 °C; = Tмин; запуск @ -25 | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | -40 °C; = Tмин; запуск @ -25 | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) | |
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Децентрализованный режим работы | ||
| Поддерживает быстрый запуск (Fast Startup) | ||
| Пуск согласно приоритету | ||
| Размеры | ||
| Ширина | 15 mm | |
| Высота | ||
| Глубина | ||
| Массы | ||
| Масса, прибл. | 32 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 13.07.2016 | |
ООО «МАРК»:
127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100.
|
| Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
