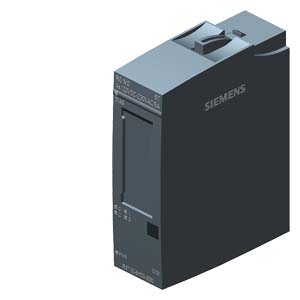

6AG1132-6HD00-7BB0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры компании СИМЕНС 6AG1132-6HD00-7BB0 — это модульные программируемые контроллеры, используемые для создания систем автоматизации средней и высокой степени сложности.
Особенности контроллеров SIEMENS:
Модульная схема контроллера SIEMENS 6AG1132-6HD00-7BB0, применение естественной системы охлаждения, множество функций, поддерживаемых на уровне операционной системы, широкий коммуникационный функционал, Функция использование структур распределенного и локального ввода/вывода, легкость эксплуатации и обслуживания обеспечивают возможность получения рентабельных решений для создания систем автоматического управления в различных сферах промышленного производства.
Купить оборудование SIEMENS 6AG1132-6HD00-7BB0, цена на которые будет уменьшена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, таким как: доставка, применяемость, цена, характеристики, документация, комплектация, отправка в регионы, паспорт, монтаж, техническое описание и т.д., уточняйте по телефону.
| | SIPLUS ET 200SP -40 ... +70 DEGREE WITH CONFORMAL COATING BASED ON 6ES7132-6HD00-0BB0 . RELAISMODUL NORMALLY OPEN, RQ 4X120VDC..230VAC/5A STANDARD PASSEND FUER BU-TYP B0, FARBCODE CC00, MODUL-DIAGNOSE | |
| Общая информация | ||
| Обозначение типа продукта | RQ 4x120 В пост. тока – 230 В перем. тока/5 A норм.-разомк. шт. | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | ||
| Возможно обновление микропрограммного обеспечения | ||
| Применяемые системные блоки | Базовый блок, тип B0 | |
| Используемый клеммный блок | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12 SP1/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Режим работы | ||
| DQ | ||
| DQ с функцией экономии энергии | ||
| ШИМ | ||
| Выборка с запасом по частоте дискретизации | ||
| MSO | ||
| Резервирование | ||
| Возможность резервирования | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | ||
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Номинальное значение (перем. ток) | ||
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 100 mA; без нагрузки | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | ||
| Номинальное значение (перем. ток) | ||
| Мощность | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Вводы | ||
| Выводы | ||
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | ||
| электронный кодирующий элемент тип F | ||
| электронный кодирующий элемент тип H | ||
| механический кодирующий элемент | ||
| Подмодули | ||
| конфигурируемые субмодули, макс. | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Цифровые выводы | ||
| Вид выходов | ||
| с вытекающим током | ||
| с втекающим током | ||
| Защита от короткого замыкания | ||
| Нормальный порог срабатывания | ||
| Распознавание обрыва провода | ||
| Нормальный порог срабатывания | ||
| Защита от перегрузки | ||
| Нормальный порог срабатывания | ||
| Ограничение индуктивного напряжения отключения | ||
| Включение цифрового входа | ||
| Функции цифровых выходов, параметрируемые | ||
| Переключение при сравнительных значениях | ||
| свободно используемый цифровой выход | ||
| Выход PWM | ||
| — Макс. число | ||
| — Продолжительность периода параметрируемая | ||
| — Продолжительность включения, мин. | ||
| — Продолжительность включения, макс. | ||
| — Разрешение продолжительности включения | ||
| — Минимальная длительность импульса | ||
| Цифровой выход с супердискретизацией | ||
| — Макс. число | ||
| — Макс. число значений на цикл | ||
| — Мин. разрешение | ||
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | ||
| при индуктивной нагрузке, макс. | ||
| при ламповой нагрузке, макс. | ||
| Энергосберегающие/люминесцентные лампы с электронным стартером | ||
| Трубчатые люминесцентные лампы со стандартной компенсацией | ||
| Некомпенсированные трубчатые люминесцентные лампы | ||
| Диапазон сопротивления нагрузке | ||
| нижний предел | ||
| верхний предел | ||
| Выходное напряжение | ||
| для сигнала "1", мин. | ||
| Выходной ток | ||
| для сигнала "1", номинальное значение | ||
| для сигнала "1", диапазон допустимых значений, мин. | ||
| для сигнала "1", диапазон допустимых значений, макс. | ||
| для сигнала "1", минимальный ток нагрузки | ||
| для сигнала "0", ток покоя, макс. | ||
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", тип. | ||
| с "0" на "1", макс. | ||
| с "1" на "0", тип. | ||
| с "1" на "0", макс. | ||
| Параллельное подключение двух выходов | ||
| для логических схем | ||
| для повышения мощности | ||
| для резервного включения нагрузки | ||
| Частота коммутации | ||
| при омической нагрузке, макс. | 2 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс. | ||
| при индуктивной нагрузке (согласно IEC 60947-5-1, AC15), макс. | ||
| при емкостной нагрузке, макс. | ||
| при ламповой нагрузке, макс. | 2 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | ||
| Макс. суммарный ток на узел | ||
| Макс. ток на модуль | 20 A | |
| Суммарный ток выходов (на модуль) | ||
| горизонтальное монтажное положение | ||
| — до 30 °C, макс. | ||
| — до 40 °C, макс. | ||
| — до 50 , макс. | 20 A | |
| — до 60 , макс. | 16 A | |
| — до 70 °C, макс. | ||
| вертикальное монтажное положение | ||
| — до 30 °C, макс. | ||
| — до 40 °C, макс. | 20 A | |
| — до 50 , макс. | 16 A | |
| — до 60 , макс. | ||
| Релейные выходы | ||
| Число релейных выходов | 4 | |
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |
| Мин. потребляемый ток реле (ток в катушках всех реле) | ||
| Потребляемый ток реле (ток в катушках всех реле), тип. | ||
| Макс. потребляемый ток реле (ток в катушках всех реле) | 40 mA | |
| Внешний предохранитель для релейных выходов | да, с 6 A | |
| Переключение контактов (внутреннее) | ||
| Вид переключения контактов | ||
| Макс. размер пускателей электродвигателя по NEMA | ||
| Макс. число коммутационных циклов | ||
| Допуск реле согласно UL 508 | ||
| Коммутационная способность контактов | ||
| — при индуктивной нагрузке, макс. | ||
| — при омической нагрузке, макс. | ||
| — макс. тепловой ток длительной нагрузки | 5 A | |
| — Мин. коммутируемый ток | ||
| — Мин. коммутируемый ток после превышения 300 мА | ||
| — Макс. коммутируемый ток после превышения 300 мА | ||
| — Ном. напряжение переключения (пост. ток) | ||
| — Ном. напряжение переключения (пер. ток) | ||
| Выходы двунаправленных триодных тиристоров | ||
| Макс. размер пускателей электродвигателя по NEMA | ||
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 200 m | |
| Линия управления (вход), макс. | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | ||
| Мин. время обработки и активации (TWA) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | ||
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | ||
| Контроль напряжения питания | Да | |
| — параметрируемое | ||
| Обрыв провода | ||
| Короткое замыкание | ||
| Короткое замыкание на массу | ||
| Короткое замыкание на L+ | ||
| Суммарная ошибка | ||
| Ошибка дрожания | ||
| Срабатывание предохранителя | ||
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Светодиод MAINT | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | ||
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Да | |
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением нагрузки L1 | ||
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | ||
| между каналами и шиной на задней стенке/напряжение питания | 240 В перем. тока | |
| между шиной на задней стенке и напряжением питания | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 2 500 В пост. тока (типовое испытание) | |
| Категория перенапряжения | ||
| испытанная посредством | ||
| между каналами и шиной на задней стенке/напряжение питания | 2500 В пост. тока | |
| между шиной на задней стенке и напряжением питания | 500 В пост. тока | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | -40 °C; = Tмин | |
| Горизонтальное монтажное положение, макс. | 70 °C; = Tмакс; > +60 °C макс. суммарный ток длительной нагрузки на реле 3 A, макс. суммарный ток на модуль 12 А | |
| Вертикальное монтажное положение, мин. | -40 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м) | |
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Децентрализованный режим работы | ||
| Поддерживает быстрый запуск (Fast Startup) | ||
| Пуск согласно приоритету | ||
| Размеры | ||
| Ширина | 20 mm | |
| Высота | ||
| Глубина | ||
| Массы | ||
| Масса, прибл. | 40 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 13.07.2016 | |
