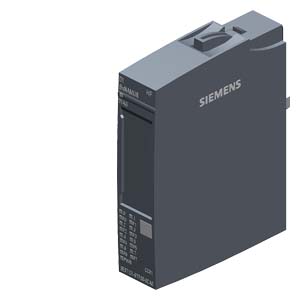

6AG1131-6TF00-7CA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
Варианты поставки:
Контроллеры компании SIEMENS 6AG1131-6TF00-7CA0 — это блочные программируемые контроллеры, созданные для создания установок автоматизации высокой и средней степени сложности.
Функция применение схем локального и распределенного ввода-вывода контроллера SIEMENS 6AG1131-6TF00-7CA0, модульная схема, применение естественного охлаждения, широкие коммуникационные возможности, легкость обслуживания и эксплуатации, множество функций, поддерживаемых на уровне операционной системы обеспечивают возможность получения рентабельных решений для создания систем автоматического управления в разнообразных областях промышленного производства.
Особенности контроллеров СИМЕНС:
Купить контроллеры СИМЕНС 6AG1131-6TF00-7CA0, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, таким как: монтаж, характеристики, паспорт, доставка, применяемость, техническое описание, документация, комплектация, цена, отправка в регионы и так далее, уточняйте по телефону.
| | SIPLUS ET 200SP -40...+70 GRAD C WITH CONFORMAL COATING STARTUP TEMP.: -25 DEGREE C BASEDON 6ES7131-6TF00-0CA0 . DIGITAL INPUT MODULE, DI 8X NAMUR HIGH FEATURE, FITS TO BU-TYPE A0, COLOR CODE CC01, CHANNEL DIAGNOSIS | |
| Общая информация | ||
| Обозначение типа продукта | DI 8 x NAMUR HF | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Используемый клеммный блок | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Цифровые входы | Да | |
| Счетчики | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Резервирование | ||
| Возможность резервирования | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | ||
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Номинальное значение (перем. ток) | ||
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | ||
| Питание датчика | ||
| Число выходов | 8 | |
| Выходное напряжение питание датчика, мин. | ||
| Защита от короткого замыкания | Да | |
| Выходной ток | ||
| до 60 , макс. | ||
| Питание датчика 24 В | ||
| 24 В | Нет | |
| Защита от короткого замыкания | Нет | |
| Макс. выходной ток | ||
| Мощность | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Вводы | ||
| Выводы | ||
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | ||
| электронный кодирующий элемент тип F | ||
| электронный кодирующий элемент тип H | ||
| механический кодирующий элемент | ||
| Подмодули | ||
| конфигурируемые субмодули, макс. | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Цифровые входы | ||
| Число входов | 8 | |
| Цифровые входы параметрируемые | Да | |
| Тип | NAMUR | |
| M/P-считывание | ||
| Входная характеристика по IEC 61131, тип 1 | ||
| Входная характеристика по IEC 61131, тип 2 | ||
| Входная характеристика по IEC 61131, тип 3 | ||
| Увеличение длительности импульсов | Да; 0,5 с, 1 с, 2 с | |
| Длина | ||
| Сверхточная метка времени | ||
| Анализ флангов | Да; нарастающий фронт, спадающий фронт, изменение фронта | |
| Дрожание при смене сигнала | Да; от 2 до 32 изменений сигнала | |
| Окно наблюдения за дрожанием | Да; 0,5 с, от 1 до 100 с, шаг 1 с | |
| Функции цифровых входов, параметрируемые | ||
| Запуск/остановка порта | ||
| свободно используемый цифровый вход | ||
| Счетчики | ||
| — Макс. число | ||
| — Макс. частота счетчика | ||
| — Диапазон счета | ||
| — Направление счета вперед/назад | ||
| Цифровой вход с супердискретизацией | ||
| — Макс. число | ||
| — Макс. число значений на цикл | ||
| — Мин. разрешение | ||
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 8,2 V | |
| Номинальное значение (перем. ток) | ||
| для сигнала "0" | ||
| для сигнала "1" | ||
| Входной ток | ||
| для сигнала "1", тип. | ||
| для подключающегося контакта 10 k | ||
| — для сигнала "0" | от 0,35 до 1,2 мА | |
| — для сигнала "1" | от 2,1 до 7 мА | |
| для не подключающегося контакта | ||
| — для сигнала "0", макс. (допустимый ток покоя) | 0,5 mA | |
| — для сигнала "1" | норм. 8 мА | |
| для датчика NAMUR | ||
| — для сигнала "0" | от 0,35 до 1,2 мА | |
| — для сигнала "1" | от 2,1 до 7 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| Время переключения в допуске на переключающих контактах | 300 ms | |
| для стандартных входов | ||
| — параметрируемое | Нет | |
| — с "0" на "1", мин. | ||
| — с "0" на "1", макс. | ||
| — с "1" на "0", мин. | ||
| — с "1" на "0", макс. | ||
| для входов аварийной сигнализации | ||
| — параметрируемое | ||
| для счетчиков/технологических функций | ||
| — параметрируемое | ||
| для входов NAMUR | ||
| — с "0" на "1", макс. | 12 ms | |
| — с "1" на "0", макс. | 12 ms | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| неэкранированные, макс. | ||
| Датчики | ||
| Подключаемые датчики | ||
| Датчик/переключающий контакт NAMUR согласно EN 60947 | Да | |
| Отдельный контакт/переключающий контакт не подкл. | Да | |
| Отдельный контакт/переключающий контакт подкл. 10 кОм | Да | |
| 2-проводной датчик | ||
| — макс. допустимый ток покоя (2-проводной датчик) | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Мин. время фильтрации и обработки (TWE) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да; поканально | |
| Аварийный сигнал процесса | Да; параметрируемый, каналы 0 – 7 | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Контроль напряжения питания | Да | |
| — параметрируемое | Да | |
| Контроль питания датчика | Да; поканально | |
| Обрыв провода | Да; поканально | |
| Короткое замыкание | Да; поканально | |
| Короткое замыкание на массу | ||
| Суммарная ошибка | Да | |
| Ошибка переключающего контакта | ||
| Срабатывание предохранителя | ||
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Светодиод MAINT | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением нагрузки L1 | ||
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| между каналами и шиной на задней стенке/напряжение питания | ||
| между шиной на задней стенке и напряжением питания | ||
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | -40 °C; = Tмин; запуск @ -25 | |
| Горизонтальное монтажное положение, макс. | 70 °C; = Tмакс; > +60 °C количество одновременно управляемых входов макс. 4 (без соседних точек) | |
| Вертикальное монтажное положение, мин. | ||
| Вертикальное монтажное положение, макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м) | |
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение | |
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3B2. Споры плесени, грибов, грибков (за исключением фауны). При эксплуатации защитные крышки штекера, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать! | |
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Децентрализованный режим работы | ||
| Поддерживает быстрый запуск (Fast Startup) | ||
| Пуск согласно приоритету | ||
| Размеры | ||
| Ширина | 15 mm | |
| Высота | ||
| Глубина | ||
| Массы | ||
| Масса, прибл. | 32 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 10.07.2016 | |
