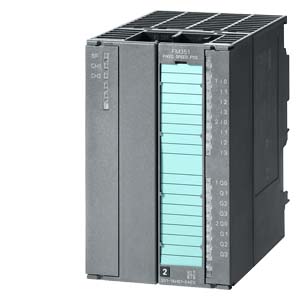

6ES7351-1AH02-0AE0
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Контроллеры фирмы СИМЕНС 6ES7351-1AH02-0AE0 – это универсальные настраиваемые модульные контроллеры для выполнения различных задач в сфере автоматического управления низкого и среднего уровня сложности.
Модульный контроллер программируемый 6ES7351-1AH02-0AE0 СИМЕНС характеризуется:отсутствием необходимости в постоянном техническом уходе устройства, легкостью эксплуатации, установки и настройки, доступом к применению структур локальной и распределенной служб ввода-вывода, огромными коммуникационными возможностями, а такжебогатым выбором интегрированных функций на основе ОС.
Использованию контроллеров более эффективным методом благоприятствует наличие огромного диапазона модулей ввода-вывода дискретных и аналоговых сигналов, центральных процессоров, интерфейсных компонентов, элементов блоков энергопитания, а так же коммуникационных и функциональных компонентов.
Купить оборудование SIEMENS 6ES7351-1AH02-0AE0, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По всем, интересующим Вас вопросам, как например: отправка в регионы, паспорт, документация, доставка, цена, монтаж, комплектация, техническое описание, характеристики, применяемость и так далее, звоните нашим специалистам по номеру телефона +7 (495) 589-56-84.
| | SIMATIC S7-300, FM 351 POSITIONING MODULE FOR RAPID/ CREEP FEED DRIVE INCL. CONFIG. PACKAGE ON CD | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Макс. потребление тока | 350 mA | |
| из источника напряжения нагрузки L+ (без нагрузки), макс. | ||
| из шины на задней стойке 5 В пост. тока, макс. | 150 mA | |
| Питание датчика | ||
| Питание датчика 5 В | ||
| 5 В | Да | |
| Макс. выходной ток | 350 mA | |
| Макс. длина провода | 32 m | |
| Питание датчика 24 В | ||
| 24 В | Да | |
| Макс. выходной ток | 400 mA; на канал | |
| Макс. длина провода | 100 m | |
| Питание абсолютного датчика (SSI) | ||
| Абсолютный датчик (SSI) | ||
| Защита от короткого замыкания | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | ||
| Запоминающее устройство | ||
| Вид запоминающего устройства | ||
| Емкость ЗУ | ||
| Цифровые входы | ||
| Число входов | 8 | |
| Функции | Эталонный кулачок, поворотный кулачок, плавающее определение действительного значения, позиционирование в старт-стопном режиме | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 6 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — с "0" на "1", мин. | ||
| Длина провода | ||
| экранированные, макс. | ||
| Цифровые выводы | ||
| Вид выходов | 8 | |
| Функции | Ускоренный ход, замедленный ход, правосторонний ход, левосторонний ход | |
| Защита от короткого замыкания | Да | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | ||
| при ламповой нагрузке, макс. | ||
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "1", мин. | UP – 0,8 В | |
| для сигнала "1", макс. | ||
| Выходной ток | ||
| для сигнала "1", диапазон допустимых значений для 0 – 55 , мин. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 55 , макс. | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | 5 mA; при UPmax | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | 600 mA; при UPmax | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | ||
| Частота коммутации | ||
| при омической нагрузке, макс. | ||
| при индуктивной нагрузке, макс. | ||
| Релейные выходы | ||
| Число релейных выходов | ||
| Макс. число коммутационных циклов | ||
| Коммутационная способность контактов | ||
| — при омической нагрузке, макс. | ||
| Длина провода | ||
| экранированные, макс. | ||
| Аналоговые выводы | ||
| Число аналоговых выходов | ||
| Диапазоны выходных параметров, напряжение | ||
| от -10 до +10 В | ||
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | ||
| Датчики | ||
| Макс. число подключаемых датчиков | ||
| Подключаемые датчики | ||
| Инкрементальный датчик (симметричный) | Да | |
| Инкрементальный датчик (асимметричный) | Да | |
| Абсолютный датчик (SSI) | Да | |
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 2 mA; для сигнала "0", макс. 2 мА; для сигнала "1", макс. 6 мА | |
| Сигналы датчика, инкрементальный датчик (симметричный) | ||
| Следящие сигналы | A, не A, B, не B | |
| Сигнал нулевой метки | N, не N | |
| Входной сигнал | Дифференциальный сигнал 5 В (физ. RS 422) | |
| Макс. входная частота | 0,5 MHz | |
| Макс. длина экранированного провода | ||
| Сигналы датчика, инкрементальный датчик (асимметричный) | ||
| Следящие сигналы | A, B | |
| Сигнал нулевой метки | N | |
| Входное напряжение | 24 V | |
| Макс. входная частота | 50 kHz; 50 кГц при длине кабеля 25 м; 25 кГц при длине кабеля 100 м | |
| Сигналы датчика, абсолютный датчик (SSI) | ||
| Входной сигнал | Дифференциальный сигнал 5 В (физ. RS 422) | |
| Сигнал данных | DATA, notDATA | |
| Тактовый импульс | CL, notCL | |
| Длина телеграммы, параметрируется | 13 или 25 бит | |
| Макс. частота тактовых импульсов | 1,5 MHz | |
| Двоичный код | ||
| Код Грея | Да | |
| Макс. длина экранированного провода | 200 m; при макс. 188 кГц | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | ||
| минимальный тактовый импульс | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Диагностический сигнал | ||
| Встроенные функции | ||
| Управляемое позиционирование | ||
| макс. программируемая скорость перемещения | ||
| Интерфейс привода | ||
| Число интерфейсов привода | ||
| Вход сигналов | ||
| Тип | ||
| Функция | ||
| Входное напряжение, номинальное значение (пост. ток) | ||
| Входное напряжение для сигнала "0" | ||
| Входное напряжение для сигнала "1" | ||
| Входной ток для сигнала "1" | ||
| Аналоговый привод | ||
| Сигнал номинального значения | ||
| — с защитой от короткого замыкания | ||
| — Диапазон номинального напряжения | ||
| — Выходной ток | ||
| — Макс. длина провода | ||
| Выход сигнала разрешения регулятора | ||
| — Число контактов реле | ||
| — Макс. коммутируемое напряжение | ||
| — Макс. коммутационный ток | ||
| — Макс. включаемая мощность | ||
| — Мин. число циклов коммутации | ||
| — Макс. длина экранированного провода | ||
| Пошаговый режим | ||
| Мин. разность выходных напряжений | ||
| Макс. разность выходных напряжений для сигнала "0" | ||
| Мин. разность выходных напряжений для сигнала "1" | ||
| Мин. нагрузочное сопротивление | ||
| Макс. выходной ток | ||
| Частота импульсов | ||
| Макс. длина экранированного провода | ||
| Гальваническая развязка | ||
| Описание | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Да | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| Степень защиты и класс защиты | ||
| Степень защиты согласно EN 60529 | ||
| IP20 | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Относительная влажность воздуха | ||
| Класс влажности F | Да | |
| Соединения | ||
| Требуемый передний штекер | 1 x 20-полюсный | |
| Размеры | ||
| Ширина | 80 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 550 g | |
| последнее изменение: | 06.07.2016 | |
