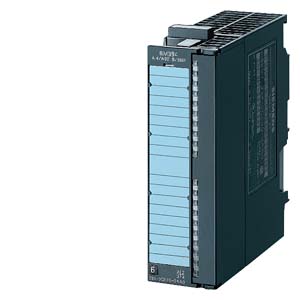

6ES7334-0CE01-0AA0
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Контроллеры фирмы СИМЕНС 6ES7334-0CE01-0AA0 – это универсальные настраиваемые модульные контроллеры для выполнения различных задач в сфере автоматического контроля среднего и низкого уровня сложности.
Использованию элементов управления более эффективным способом способствует наличие большого спектра центральных процессоров, элементов блоков энергопитания, функциональных и коммуникационных компонентов, компонентов вывода-ввода аналоговых и дискретных сигналов, а так же интерфейсных модулей.
Контроллер программируемый модульный 6ES7334-0CE01-0AA0 SIEMENS выделяется:разнообразным спектром встроенных функций на основе ОС, разнообразными коммуникационными возможностями, отсутствием необходимости в систематическом техническом обслуживанииприбора, доступом к применению структур локальной и распределенной систем ввода-вывода, а такжелегкостью эксплуатации, установки и настройки.
Купить оборудование SIEMENS 6ES7334-0CE01-0AA0, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, интересующим Вас вопросам, как например: монтаж, паспорт, документация, характеристики, техническое описание, доставка, отправка в регионы, цена, применяемость, комплектация и т.д., Вы можете связаться с нашими специалистами по телефону +7 (495) 589-56-84.
| | SIMATIC S7, ANALOG INPUT/OUTPUT SM 334, NON-ISOLATED, 4 AI/2 AO, 1 X 20 PIN, REMOVE AND INSERT WITH BACKPLAIN BUS | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Входной ток | ||
| из источника напряжения питания и напряжения нагрузки L+ (без нагрузки), макс. | 110 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 55 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 3 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| при измерении напряжения | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Макс. время цикла (все каналы) | 5 ms | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 50 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| Макс. выходное напряжение, ток короткого замыкания | 11 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 15 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 5 k | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 300 | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 8 bit | |
| Время установления | ||
| для омической нагрузки | 0,3 ms | |
| для емкостной нагрузки | 3 ms | |
| для индуктивной нагрузки | 0,3 ms | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Нет | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,9 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,6 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,7 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,6 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Нет | |
| Диагностические функции | Нет | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами и шиной на задней стенке | Нет | |
| Гальваническая развязка аналоговых выводов | ||
| между каналами и шиной на задней стенке | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | ||
| Масса, прибл. | 285 g | |
| последнее изменение: | 20.06.2016 | |
