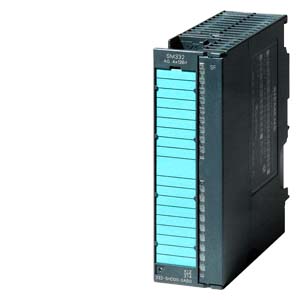

Характеристика модуля вывода сигналов аналогового типа 6ES7332-5HB01-0AB0 от СИМЕНС
Устройство вывода сигналов аналогового типа модели 6ES7332-5HB01-0AB0 работает с напряжение нагрузки в 24В. Модуль защищен от перепутывания полярности. При этом модуль работает со следующими диапазонами выходного напряжения: 0-10 V, 1-5 V, -10-+10V. Диапазон выходного тока может составлять: 0-20мА, -20-+20мА, 4-20мА.
При этом отклонение от диапазона выходного напряжение при любой допустимой для эксплуатации температуре может составлять 0,5%. Отклонение от диапазона выходного диапазона тока - 0,6%.
Модуль поддерживает функцию включения заменяющих параметров (параметрируемые), функцию диагностики и диагностических сигналов, которые также поддаются настройке. Прибор оборудован встроенным индикатором суммарной ошибки.
Соединение модуля 6ES7332-5HB01-0AB0 осуществляется двадцати-полюсным передним штекером.
Габариты модуля вывода сигналов аналогового типа: по ширине 40 мм, по высоте 125 мм, по глубине 117 мм. Вес модуля приблизительно составляет 220 гр.
6ES7332-5HB01-0AB0 купить, на 6ES7332-5HB01-0AB0 цену узнать
Модуль вывода сигналов аналогового типа Siemens купить, узнать на модуль вывода сигналов аналогового типа Siemens цену можно "Марк". При обращении к специалистам "Марк", Вы сможете СИМЕНС купить по сниженный на величину персональной скидки на СИМЕНС цене.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Контроллеры компании СИМЕНС 6ES7332-5HB01-0AB0 – это универсальные программируемые модульные контроллеры для решения различных задач в сфере автоматического контроля средней и низкой степени сложности.
Модульный программируемый контроллер 6ES7332-5HB01-0AB0 СИМЕНС характеризуется:большим спектром встроенных функций на базе операционной системы, разнообразными коммуникационными возможностями, отсутствием нужды в постоянном техническом обслуживании устройства, доступом к применению структур локальной и распределенной систем ввода-вывода, а такжепростотой установки, эксплуатации и настройки.
Использованию контроллеров более эффективным методом помогает наличие большого диапазона коммуникационных и функциональных модулей, элементов вывода-ввода аналоговых и дискретных сигналов, интерфейсных элементов, модулей блоков электропитания, а так же центральных процессоров.
Купить контроллеры SIEMENS 6ES7332-5HB01-0AB0, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По всем, появившимся у Вас вопросам, таким как: монтаж, характеристики, паспорт, доставка, документация, отправка в регионы, техническое описание, применяемость, комплектация, цена и т.д., уточняйте по телефону.
| | SIMATIC S7-300, ANALOG OUTPUT SM 332, FLOATING, 2 AO, U/I; 11/12 BITS RESOL., 20 PIN., REMOVE/INSERT WITH ACTIVE BACKPLANE BUS | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 135 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 60 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 3 W | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| Макс. выходное напряжение, ток короткого замыкания | 25 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 18 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от 1 В до 5 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 k | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 500 | |
| при выходных токах, индуктивная нагрузка, макс. | 10 mH | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для выходов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit; ±10 В, ±20 мА, от 4 до 20 мА, от 1 до 5 В: 11 бит + знак; от 0 до 10 В, от 0 до 20 мА: 12 бит | |
| Время преобразования (на канал) | 0,8 ms | |
| Время установления | ||
| для омической нагрузки | 0,2 ms | |
| для емкостной нагрузки | 3,3 ms | |
| для индуктивной нагрузки | 0,5 ms; 0,5 мс (1 мГн); 3,3 мс (10 мГн) | |
| Погрешности/точность | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,6 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,4 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Да; параметрируемое | |
| Возможность включения заменяющих значений | Да; параметрируемое | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых выводов | ||
| между каналами и шиной на задней стенке | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | ||
| Масса, прибл. | 220 g | |
| последнее изменение: | 20.06.2016 | |
