6ES7322-5SD00-0AB0
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Контроллеры компании SIEMENS 6ES7322-1CF00-0AA0 – это универсальные программируемые модульные контроллеры для выполнения различных задач в сфере автоматического управления средней и низкой степени сложности.
Контроллер модульный программируемый 6ES7322-1CF00-0AA0 СИМЕНС выделяется:широким спектром интегрированных функций на базе ОС, богатыми коммуникационными возможностями, отсутствием необходимости в постоянном техническом уходеприбора, доступом к применению структур локальной и распределенной служб ввода-вывода, а такжепростотой установки, эксплуатации и настройки.
Применению контроллеров более эффективным путем помогает наличие широкого выбора центральных процессоров, элементов вывода-ввода аналоговых и дискретных сигналов, интерфейсных компонентов, модулей блоков питания, а так же функциональных и коммуникационных компонентов.
Купить контроллеры SIEMENS 6ES7322-1CF00-0AA0, цена на которые будет снижена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, как например: характеристики, применяемость, документация, цена, комплектация, техническое описание, монтаж, отправка в регионы, доставка, паспорт и так далее, обращайтесь к нашим менеджерам по номеру телефона +7 (495) 589-56-84.

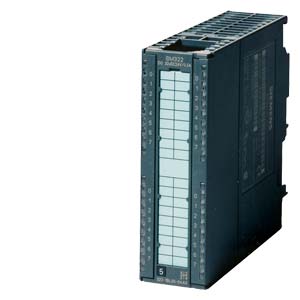

| | SIMATIC S7-300, DIGITAL OUTPUT SM 322, OPTICALLY ISOLATED, 8 DO, DC 48-125V, 1.5A, 1 X 20 PIN | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 48 V; от 48 до 125 В пост. тока | |
| Допустимый диапазон, нижний предел (пост. ток) | 40 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 140 V | |
| Напряжение нагрузки L1 | ||
| Номинальное значение (перем. ток) | ||
| Допустимый диапазон, нижний предел (перем. ток) | ||
| Допустимый диапазон, верхний предел (перем. ток) | ||
| Входной ток | ||
| из источника напряжения питания L+, макс. | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 2 mA | |
| из источника напряжения нагрузки 1L+ (без нагрузки), макс. | ||
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 7,2 W | |
| Цифровые выводы | ||
| Вид выходов | 8 | |
| Ограничение индуктивного напряжения отключения | M (-1 В) | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 15 W; 15 Вт (48 В) или 40 Вт (125 В) | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | ||
| верхний предел | ||
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-1,2 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 1,5 A | |
| для сигнала "1", диапазон допустимых значений, мин. | ||
| для сигнала "1", диапазон допустимых значений, макс. | ||
| для сигнала "1", минимальный ток нагрузки | 10 mA | |
| для сигнала "1", допустимый импульсный ток, макс. | 3 A; 10 мс | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 25 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| механическая, макс. | ||
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 6 A | |
| — до 60 , макс. | 3 A | |
| — до 70 °C, макс. | ||
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 4 A | |
| Суммарный ток выходов (на модуль) | ||
| горизонтальное монтажное положение | ||
| — до 60 , макс. | ||
| все остальные монтажные положения | ||
| — до 40 °C, макс. | ||
| Релейные выходы | ||
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | ||
| Макс. число коммутационных циклов | ||
| Коммутационная способность контактов | ||
| — при индуктивной нагрузке, макс. | ||
| — при омической нагрузке, макс. | ||
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические функции | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностические сообщения | ||
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Срабатывание предохранителя | Нет | |
| Отсутствие напряжения нагрузки | Нет | |
| Диагностический светодиодный индикатор | ||
| Номинальное напряжение нагрузки PWR (зеленый) | Нет | |
| Предохранитель OK FSG (зеленый) | Нет | |
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор ошибки канала F (красный) | ||
| Гальваническая развязка | ||
| Гальваническая развязка цифровых выводов | ||
| между каналами | Да | |
| между каналами, в блоках для | 4 | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Допустимая разность потенциалов | ||
| между различными цепями | 146 В пост. тока/132 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 1500 В перем. тока | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | ||
| Допуск UL | ||
| Допуск FM | ||
| RCM (ранее C-TICK) | ||
| Допуск КС | ||
| EAC (ранее ГОСТ-Р) | ||
| Для использования на железной дороге | ||
| EN 50121-4 | ||
| EN 50155 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | ||
| макс. | ||
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Соединения | ||
| Требуемый передний штекер | 20-полюсный | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | ||
| Масса, прибл. | 250 g | |
| последнее изменение: | 06.07.2016 | |
