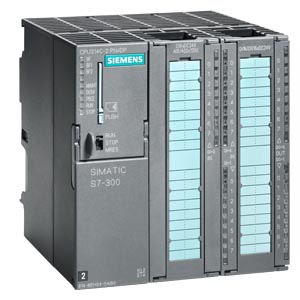

6ES7314-6EH04-0AB0

SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 БЫСТРЫХ СЧЁТЧИКА (60 КГЦ), 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В,

6ES7314-6EH04-0AB0

Артикул: 6ES7314-6EH04-0AB0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

CPU 314C-2 PN/DP

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

13,20 x 15,30 x 12,70CM

Ценовая группа:

230

Скачать ПДФ:

6ES7314-6EH04-0AB0

Вес Нетто (кг):

0.802 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:2359,56 p

Описание

Области применения 6ES7314-6EH04-0AB0

Системы управления машин специального назначения.
Системы управления текстильных машин.
Системы управления упаковочных машин.
Системы управления машиностроительного оборудования.
Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
Построение систем автоматического регулирования и позиционирования.
Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-300 6ES7314-6EH04-0AB0

Контроллеры компании SIEMENS 6ES7314-6EH04-0AB0 – это универсальные настраиваемые модульные контроллеры для выполнения различных задач в сфере автоматического управления средней и низкой степени сложности.

Программируемый модульный контроллер 6ES7314-6EH04-0AB0 СИМЕНС выделяется:огромными коммуникационными возможностями, отсутствием необходимости в систематическом техническом обслуживанииоборудования, доступом к применению структур локальной и распределенной систем ввода-вывода, легкостью установки, настройки и эксплуатации, а такжеразнообразным диапозоном встроенных функций на основе ОС.

Использованию элементов управления более эффективным способом помогает наличие большого спектра компонентов ввода-вывода дискретных и аналоговых сигналов, функциональных и коммуникационных компонентов, центральных процессоров, интерфейсных компонентов, а так же компонентов блоков электропитания.

Купить оборудование СИМЕНС 6ES7314-6EH04-0AB0, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».

По любым, заинтересовавшим Вас вопросам, как например: доставка, характеристики, отправка в регионы, цена, паспорт, техническое описание, комплектация, монтаж, применяемость, документация и так далее, звоните по номеру телефона +7 (495) 589-56-84.

Технические характеристики

Технические характеристики 6ES73146EH040AB0

		SIMATIC S7-300, CPU 314C-2PN/DP COMPACT CPU WITH 192 KBYTE WORKING MEMORY, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ), 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, INTEGRATED 24V DC POWER SUPPLY, FRONT CONNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED
Общая информация
Версия продукта		01
Версия микропрограммного обеспечения		V3.3
Инженерное обеспечение с помощью
пакета программного обеспечения для программирования		не ниже STEP 7 V5.5 с HSP 191
Напряжение питания
Номинальное значение (пост. ток)
24 В пост. тока		Да
Допустимый диапазон, нижний предел (пост. ток)		19,2 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Внешняя защита предохранителями для питающих линий (рекомендуется)		Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения		5 ms
Мин. частота повторения импульсов		1 s
Цифровые входы
Напряжение нагрузки L+
— Номинальное значение (пост. ток)		24 V
— Защита от перепутывания полярности		Да
Цифровые выходы
Напряжение нагрузки L+
— Номинальное значение (пост. ток)		24 V
— Защита от перепутывания полярности		Нет
Входной ток
Потребление тока (номинальное)		850 mA
Потребление тока (в режиме холостого хода), тип.		190 mA
Нормальный ток включения		5 A
It		0,7 A·s
Цифровые входы
из источника напряжения нагрузки L+ (без нагрузки), макс.		80 mA
Цифровые выходы
из источника напряжения нагрузки L+, макс.		50 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность		14 W
Запоминающее устройство
Оперативное запоминающее устройство
встроенный		192 kbyte
расширяемое		Нет
Емкость остаточной памяти для остаточных блоков данных		64 kbyte
Память загрузки
вставная (MMC)		Да
вставная (MMC), макс.		8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования)		10 y
Хранение в буфере
есть		Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
без АКБ		Да; Программа и данные
Время обработки ЦП
нормальное время операций побитовой обработки		0,06 µs
нормальное время операций со словами		0,12 µs
нормальное время выполнения операций арифметики с фиксированной точкой		0,16 µs
нормальное время выполнения операций с плавающей точкой		0,59 µs
Блоки ЦП
Число блоков (общее)		1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число		1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Функциональные блоки (FB)
Макс. число		1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Функции (FC)
Макс. число		1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Организационные блоки (OB)
Описание		см. систему команд
Макс. размер		64 kbyte
Число свободных организационных блоков циклического выполнения		1; OB 1
Число организационных блоков прерывания по времени		1; OB 10
Число организационных блоков прерываний с задержкой		2; OB 20, 21
Число организационных блоков циклических прерываний		4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания		1; OB 40
Число организационных блоков прерывания DPV1		3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации		1; OB 61; только для PROFINET
Число пусковых организационных блоков		1; OB 100
Число организационных блоков обработки асинхронных ошибок		6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO)
Число организационных блоков обработки синхронных ошибок		2; OB 121, 122
Глубина вложенности
на класс приоритета		16
дополнительно на организационный блок обработки ошибок		4
Счетчики, таймеры и их остаток
Счетчик S7
Число		256
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		255
— предварительно задано		от Z 0 до Z 7
Диапазон счета
— настраивается		Да
— нижний предел		0
— верхний предел		999
Счетчик IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число		256
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		255
— предварительно задано		без остаточности
Временной диапазон
— нижний предел		10 ms
— верхний предел		9 990 s
Таймер IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток
остаточная область данных, общая		Все, макс. 64 Кбайт
Маркер
Макс. число		256 byte
Есть остаток		Да; от MB 0 до MB 255
Предварительно заданный остаток		от MB 0 до MB 15
Число меток синхронизации		8; 1 байт маркера
Блоки управляющих данных
Макс. число		1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Настраиваемый остаток		Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток		Да
Локальные данные
на класс приоритета, макс.		32 kbyte; макс. 2048 байт на блок
Адресная область
Периферийная адресная область
Вводы		2 048 byte
Выводы		2 048 byte
в том числе децентрализованных
— Вводы		2 003 byte
— Выводы		2 010 byte
Образ процесса
Вводы		2 048 byte
Выводы		2 048 byte
Вводы, настраивается		2 048 byte
Выводы, настраивается		2 048 byte
Вводы, предварительно задано		256 byte
Выводы, предварительно задано		256 byte
Адреса по умолчанию встроенных каналов
— Цифровые входы		от 136.0 до 138.7
— Цифровые выходы		от 136,0 до 137,7
— Аналоговые входы		от 800 до 809
— Аналоговые входы		от 800 до 803
Частичный образ процесса
Макс. число частичных образов процесса		1; для PROFINET IO количество полезных данных ограничено 1600 байт
Цифровые каналы
Вводы		16 048
— в том числе централизованных		1 016
Выводы		16 096
— в том числе централизованных		1 008
Аналоговые каналы
Вводы		1 006
— в том числе централизованных		253
Выводы		1 007
— в том числе централизованных		250
Конфигурация аппаратного обеспечения
Количество расширительных устройств, макс.		3
Число ведущих устройств DP
встроенный		1
по CP		4
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули		8
CP, PtP		8
Коммуникационные процессоры, LAN		10
Монтажные стойки
Макс. число монтажных стоек		4
Макс. число модулей на монтажную стойку		8; на монтажной стойке 3 не более 7
Время
Часы
Аппаратные часы (часы реального времени)		Да
буферные и синхронизируемые		Да
Время хранения в буфере		6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день		10 s; норм.: 2 с
Работа часов после включения сетевого питания		После отключения сети часы продолжают работать
Работа часов после завершения времени хранения в буфере		Часы продолжают работать с момента времени, в который была отключена сеть
Счетчик рабочего времени
Число		1
Числовые значения/диапазон числовых значений		0
Диапазон значений		от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации		1 час
остаточн.		Да; при каждом запуске нужно запускать заново
Синхронизация времени
поддерживается		Да
на MPI, ведущее устройство		Да
на MPI, починенное устройство		Да
на DP, ведущее устройство		Да; для подчиненного устройства DP только время подчиненного устройств
на DP, подчиненное устройство		Да
в AS, ведущее устройство		Да
в AS, подчиненное устройство		Да
на Ethernet по NTP		Да; в качестве клиента
Цифровые входы
Число входов		24
из них входы, используемые для технологических функций		16
встроенные каналы (цифровые входы)		24
Входная характеристика по IEC 61131, тип 1		Да
Число одновременно включаемых входов
горизонтальное монтажное положение
— до 40 °C, макс.		24
— до 60 , макс.		12
вертикальное монтажное положение
— до 40 °C, макс.		12
Входное напряжение
Номинальное значение (пост. ток)		24 V
для сигнала "0"		от -3 до +5 В
для сигнала "1"		от +15 до +30 В
Входной ток
для сигнала "1", тип.		8 mA
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— параметрируемое		Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации).
— Номинальное значение		3 ms
для счетчиков/технологических функций
— с "0" на "1", макс.		8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета
Длина провода
экранированные, макс.		1 000 m; 50 м на технологические функции
неэкранированные, макс.		600 m; Для технологических функций: Нет
для технологических функций
— экранированные, макс.		50 m; при максимальной частоте счета
— неэкранированные, макс.		недопустимо
Цифровые выводы
Вид выходов		16
из них быстродействующих выходов		4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо
встроенные каналы (цифровые выходы)		16
Защита от короткого замыкания		Да; с электронным срабатыванием
Нормальный порог срабатывания		1 A
Ограничение индуктивного напряжения отключения		L+ (-48 В)
Включение цифрового входа		Да
Коммутационная способность выходов
при ламповой нагрузке, макс.		5 W
Диапазон сопротивления нагрузке
нижний предел		48
верхний предел		4 k
Выходное напряжение
для сигнала "1", мин.		L+ (-0,8 В)
Выходной ток
для сигнала "1", номинальное значение		500 mA
для сигнала "1", диапазон допустимых значений, мин.		5 mA
для сигнала "1", диапазон допустимых значений, макс.		0,6 A
для сигнала "1", минимальный ток нагрузки		5 mA
для сигнала "0", ток покоя, макс.		0,5 mA
Параллельное подключение двух выходов
для повышения мощности		Нет
для резервного включения нагрузки		Да
Частота коммутации
при омической нагрузке, макс.		100 Hz
при индуктивной нагрузке, макс.		0,5 Hz
при ламповой нагрузке, макс.		100 Hz
импульсных выходов, при омической нагрузке, макс.		2,5 kHz
Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 40 °C, макс.		3 A
— до 60 , макс.		2 A
вертикальное монтажное положение
— до 40 °C, макс.		2 A
Длина провода
экранированные, макс.		1 000 m
неэкранированные, макс.		600 m
Аналоговые вводы
Число аналоговых входов		5
при измерении напряжения/тока		4
при измерении сопротивления/измерении резистивным термометром		1
встроенные каналы (аналоговые входы)		5; 4 x ток/напряжение, 1 x сопротивление
Макс. допустимое входное напряжение для токового входа (предел разрушения)		5 V; при длительной нагрузке
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)		30 V; при длительной нагрузке
Макс. допустимый входной ток для входа напряжения (предел разрушения)		0,5 mA; при длительной нагрузке
Макс. допустимый входной ток для токового входа (предел разрушения)		50 mA; при длительной нагрузке
техническую единицу измерения температуры можно задать		Да; Градусов Цельсия/градусов Фаренгейта/Кельвина
Входные диапазоны
Напряжение		Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм
Ток		Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом
Резистивный термометр		Да; Pt 100/10 МОм
Сопротивление		Да; от 0 до 600 Ом/10 МОм
Входные диапазоны (номинальные значения), напряжения
от 0 до +10 В		Да
Сопротивление на входе (от 0 до 10 В)		100 k
Диапазоны входных параметров (номинальные значения), ток
от 0 до 20 мА		Да
Сопротивление на входе (от 0 до 20 мА)		100
от -20 мА до +20 мА		Да
Входное сопротивление (от -20 мА до +20 мА)		100
от 4 мА до 20 мA		Да
Входное сопротивление (от 4 мА до 20 мA)		100
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Pt 100		Да
Сопротивление на входе (Pt 100)		10 M
Диапазоны входных параметров (номинальные значения), сопротивления
Нормальное напряжение при работе без нагрузки		3,3 V
Нормальный измерительный ток		1,25 mA
от 0 до 600 Ом		Да
Сопротивление на входе (от 0 до 600 Ом)		10 M
Термоэлемент (TC)
Температурная компенсация
— параметрируемое		Нет
Линеаризация характеристики
параметрируемое		Да; управляемый с помощью ПО
— для резистивного термометра		Pt 100
Длина провода
экранированные, макс.		100 m
Аналоговые выводы
Число аналоговых выходов		2
встроенные каналы (аналоговые выходы)		2
Выход напряжения, защита от короткого замыкания		Да
Макс. выходное напряжение, ток короткого замыкания		55 mA
Макс. выходной ток, напряжение при работе без нагрузки		14 V
Диапазоны выходных параметров, напряжение
от 0 до 10 В		Да
от -10 до +10 В		Да
Диапазоны выходных параметров, ток
от 0 до 20 мА		Да
от -20 мА до +20 мА		Да
от 4 мА до 20 мA		Да
Подключение исполнительных элементов
для выхода напряжения двухпроводного соединения		Да; без компенсации сопротивлений проводов
для выхода напряжения четырехпроводного соединения		Нет
для выхода тока двухпроводного соединения		Да
Сопротивление нагрузки (в номинальном диапазоне выхода)
при выходных напряжениях мин.		1 k
при выходных напряжениях, емкостная нагрузка, макс.		0,1 µF
при выходных токах, макс.		300
при выходных токах, индуктивная нагрузка, макс.		0,1 mH
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах относительно массы аналогового модуля		16 V; при длительной нагрузке
Макс. ток		50 mA; при длительной нагрузке
Длина провода
экранированные, макс.		200 m
Формирование аналоговой величины
Принцип измерения		Мгновенное шифрование значений (последовательное приближение)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)		12 bit
Настраиваемое время интегрирования		Да; 16,6/20 мс
Подавление напряжения помех для частоты помех f1 в Гц		50 / 60 Hz
макс. допустимая входная частота		400 Hz
Время преобразования (на канал)		1 ms
Постоянная времени входного фильтра		0,38 ms
Основное время выполнения для узла (все каналы разрешены)		1 ms
Время установления
для омической нагрузки		0,6 ms
для емкостной нагрузки		1 ms
для индуктивной нагрузки		0,5 ms
Датчики
Соединение сигнального датчика
для измерения напряжения		Да
для измерения напряжения в качестве 2-проводного измерительного преобразователя		Да; с внешним питанием
для измерения напряжения в качестве 4-проводного измерительного преобразователя		Да
для измерения сопротивления с двухпроводным соединением		Да; без компенсации сопротивлений проводов
для измерения сопротивления с трехпроводным соединением		Нет
для измерения сопротивления с четырехпроводным соединением		Нет
Подключаемые датчики
2-проводной датчик		Да
— макс. допустимый ток покоя (2-проводной датчик)		1,5 mA
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)		0,006 %/K
перекрестные модуляции между входами, мин.		60 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)		0,06 %
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)		0,1 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)		0,15 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-)		0,01 %/K
перекрестные модуляции между выходами, мин.		60 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)		0,06 %
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)		1 %
Ток относительно диапазона входных параметров, (+/-)		1 %
Сопротивление относительно диапазона входных параметров, (+/-)		1 %
Напряжение относительно диапазона выходных параметров, (+/-)		1 %
Ток относительно диапазона выходных параметров, (+/-)		1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)		0,8 %; Погрешность нелинейности +/- 0,06 %
Ток относительно диапазона входных параметров, (+/-)		0,8 %; Погрешность нелинейности +/- 0,06 %
Сопротивление относительно диапазона входных параметров, (+/-)		0,8 %; Погрешность нелинейности +/- 0,2 %
Термометр сопротивления относительно диапазона входных параметров, (+/-)		0,8 %
Напряжение относительно диапазона выходных параметров, (+/-)		0,8 %
Ток относительно диапазона выходных параметров, (+/-)		0,8 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)		30 dB
Мин. синфазные помехи		40 dB
Интерфейсы
Число интерфейсов Industrial Ethernet		1; 2 порта (коммутатор) RJ45
Число интерфейсов RS 485		1; комбинированный MPI/PROFIBUS DP
Число интерфейсов RS 422		0
1. интерфейс
Тип интерфейса		встроенный интерфейс RS 485
Физические параметры		RS 485
гальванически развязанный		Да
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		200 mA
Функции
MPI		Да
Ведущее устройство PROFIBUS DP		Да
Подчиненное устройство PROFIBUS DP		Да
Двухточечное соединение		Нет
MPI
Макс. скорости передачи данных		12 Mbit/s
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Да
— Базовая S7-связь		Да
— S7-связь		Да
— S7-связь, в качестве клиента		Нет; но посредством коммуникационного процессора и загружаемого функционального блока
— S7-связь, в качестве сервера		Да
Ведущее устройство DP
Макс. скорости передачи данных		12 Mbit/s
Макс. число подчиненных устройств DP		124
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да; только интерфейсные модули
— S7-связь		Да
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да
— Равноудаленность		Да
— Тактовая синхронизация		Нет
— Синхронизация/замораживание (SYNC/FREEZE)		Да
— Активация/деактивация подчиненного устройства DP		Да
— Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP		8
— Прямой обмен данными (поперечная связь)		Да; в качестве абонента
— DPV1		Да
Адресная область
— Макс. число входов		2 kbyte
— Макс. число выходов		2 kbyte
Полезные данные на подчиненное устройство DP
— Макс. число входов		244 byte
— Макс. число выходов		244 byte
Подчиненное устройство DP
Макс. скорости передачи данных		12 Mbit/s
автоматический поиск скорости передачи данных		Да; только при пассивном интерфейсе
Макс. адресная область		32
Макс. количество полезных данных на адресную область		32 byte
Службы
— Связь PG/OP		Да
— Маршрутизация		Да; только при активном интерфейсе
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Нет
— S7-связь		Да
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да; соединение проектируется только с одной стороны
— Прямой обмен данными (поперечная связь)		Да
— DPV1		Нет
Передающий накопитель
— Вводы		244 byte
— Выводы		244 byte
2. интерфейс
Тип интерфейса		PROFINET
Физические параметры		Ethernet RJ45
гальванически развязанный		Да
автоматическое определение скорости передачи данных		Да; 10/100 Мбит/с
Автоматическое определение		Да
Автоматическая коммутация		Да
Изменение IP-адреса на время прохождения, поддерживается		Да
Физические параметры интерфейсов
Число портов		2
встроенный коммутатор		Да
Резервирование среды передачи
поддерживается		Да
Нормальное время переключения в случае прерывания линии		200 ms; PROFINET MRP
Макс. число абонентов в кольце		50
Функции
MPI		Нет
Контроллер PROFINET IO		Да; также с функциями устройства ввода-вывода
Устройство ввода-вывода PROFINET		Да; также одновременно с функциями контроллера ввода-вывода
PROFINET CBA		Да
Ведущее устройство PROFIBUS DP		Нет
Подчиненное устройство PROFIBUS DP		Нет
Открытая связь IE		Да; по TCP/IP, ISO на TCP, UDP
Интернет-сервер		Да
— Число HTTP-клиентов		5
Контроллер PROFINET IO
Макс. скорости передачи данных		100 Mbit/s
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— S7-связь		Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32
— Тактовая синхронизация		Да; OB 61
— Открытая связь IE		Да; по TCP/IP, ISO на TCP, UDP
— IRT		Да
— Shared Device		Да
— Пуск согласно приоритету		Да
— Макс. число устройств ввода-вывода с приоритетным запуском		32
— Макс. число подключаемых устройств ввода-вывода		128
— из них IO-устройств с IRT, макс.		64
— из них на линию, макс.		64
— Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость)		128
— из них на линию, макс.		61
— Макс. число подключаемых устройств ввода-вывода для RT		128
— из них на линию, макс.		128
— Активация/деактивация подчиненного устройств ввода-вывода		Да
— Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода		8
— устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается		Да
— Макс. число устройств ввода-вывода на инструмент		8
— Смена устройства без съемного носителя данных		Да
— Тактовые импульсы передачи		250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости")
— Время актуализации		от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные")
Адресная область
— Макс. число входов		2 kbyte
— Макс. число выходов		2 kbyte
— Макс. согласованность полезных данных		1 024 byte
Устройство ввода-вывода PROFINET
Службы
— Связь PG/OP		Да
— Маршрутизация		Да
— S7-связь		Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32
— Тактовая синхронизация		Нет
— Открытая связь IE		Да; по TCP/IP, ISO на TCP, UDP
— IRT		Да
— PROFIenergy		Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
— Shared Device		Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device		2
Передающий накопитель
— Макс. число входов		1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
— Макс. число выходов		1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
— Макс. число		64
— Макс. количество полезных данных на подмодуль		1 024 byte
PROFINET CBA
ацикличная передача данных		Да
цикличная передача данных		Да
Открытая связь IE
Макс. число соединений		8
Локальные номера портов, используемые с системной стороны		0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
Функция Keep- Alive, поддерживается		Да
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Да; только при PROFINET
Функции связи
Связь PG/OP		Да
Маршрутизация наборов данных		Да
Глобальная система передачи данных
поддерживается		Да
Макс. число GD-контуров		8
Макс. число GD-пакетов		8
Макс. число GD-пакетов, отправитель		8
Макс. число GD-пакетов, получатель		8
Макс. размер GD-пакетов		22 byte
Макс. размер GD-пакетов (из них согласованных)		22 byte
Базовая S7-связь
поддерживается		Да
Макс. количество полезных данных на запрос		76 byte
Макс. количество полезных данных на запрос (из них согласованных)		76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
поддерживается		Да
в качестве сервера		Да
в качестве клиента		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков
Макс. количество полезных данных на запрос		см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
S5-совместимая связь
поддерживается		Да; посредством CP и загружаемых FC
Открытая связь IE
TCP/IP		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
— Макс. число соединений		8
— Макс. размер данных для типа соединения 01H		1 460 byte
— Макс. размер данных для типа соединения 11H		32 768 byte
— Несколько пассивных соединений на порт, поддерживается		Да
ISO-on-TCP (RFC1006)		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
— Макс. число соединений		8
— Макс. размер данных		32 768 byte
UDP		Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
— Макс. число соединений		8
— Макс. размер данных		1 472 byte
Интернет-сервер
поддерживается		Да
Число HTTP-клиентов		5
определенные пользователем сайты		Да
PROFINET CBA (при заданной загрузке линий связи)
Заданная величина загрузки линий связи ЦП		50 %
Число удаленных пользователей		32
Число функций ведущего/подчиненного устройства		30
Сумма всех подключений ведущего/подчиненного устройства		1 000
Макс. размер данных всех входящих подключений ведущего/подчиненного устройства		4 000 byte
Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства		4 000 byte
Число аппаратных соединений PROFIBUS		500
Макс. размер данных аппаратных соединений PROFIBUS		4 000 byte
Макс. размер данных на подключение		1 400 byte
Удаленные соединения с ацикличной передачей данных
— Частота сканирования: мин. интервал сканирования		500 ms
— Число входящих соединений		100
— Число исходящих соединений		100
— Макс. размер данных всех входящих соединений		2 000 byte
— Макс. размер данных всех исходящих соединений		2 000 byte
— Макс. размер данных на подключение		1 400 byte
Удаленные соединения с цикличной передачей данных
— Частота передачи данных: мин. интервал передачи данных		10 ms
— Число входящих соединений		200
— Число исходящих соединений		200
— Макс. размер данных всех входящих соединений		2 000 byte
— Макс. размер данных всех исходящих соединений		2 000 byte
— Макс. размер данных на подключение		450 byte
Переменные HMI по PROFINET (ациклично)
— Число запрашиваемых станций для переменных HMI (PN OPC/iMap)		3; 2 x PN OPC/1 x iMap
— Актуализация переменных HMI		500 ms
— Число переменных HMI		200
— Макс. размер данных всех переменных HMI		2 000 byte
Функции PROFIBUS Proxy
— поддерживается		Да
— Число подключенных устройств PROFIBUS		16
— Макс. размер данных на подключение		240 byte; В зависимости от исполнительного устройства
Число соединений
общее		12
применяется для PG-связи		11
— резервируется для PG-связи		1
— настраивается для PG-связи, мин.		1
— настраивается для PG-связи, макс.		11
применяется для OP-связи		11
— резервируется для OP-связи		1
— настраивается для OP-связи, мин.		1
— настраивается для OP-связи, макс.		11
применяется для базовой S7-связи		8
— резервируется для базовой S7-связи		0
— настраивается для S7-связи, мин.		0
— настраивается для S7-связи, макс.		8
применяется для S7-связи		10
— резервируется для S7-связи		0
— настраивается для S7-связи, мин.		0
— настраивается для S7-связи, макс.		10
макс. число экземпляров		32
применяется для маршрутизации		X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24
Функции оповещения S7
Макс. число запрашиваемых станций для функций оповещения		12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов		Да
макс. число одновременно активных блоков Alarm-S		300
Функции испытания и ввода в эксплуатацию
Блок состояния		Да; до 2 одновременно
Одиночный шаг		Да
Число контрольных точек		4
Состояние/управление
Переменные состояние/управления		Да
Переменные		входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных		30
— из них переменных состояния, макс.		30
— из них переменных управления, макс.		14
Принудительное исполнение
Принудительное исполнение		Да
Принудительное исполнение, переменные		Входы, выходы
Макс. число переменных		10
Диагностический буфер
есть		Да
Макс. число элементов		500
— настраивается		Нет
— из них устойчивых к отказу сети		100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме RUN		499
— настраивается		Да; с 10 до 499
— предварительно задано		10
Сервисные данные
считываемые		Да
Аварийные сигналы/диагностика/информация о состоянии
Диагностический светодиодный индикатор
Индикатор состояния цифрового выхода (зеленый)		Да
Индикатор состояния цифрового входа (зеленый)		Да
Встроенные функции
Число счетчиков		4; см. руководство "Технологические функции"
Макс. частота счета (счетчик)		60 kHz
Измерение частоты		Да
Число частотомеров		4; макс. 60 кГц (см. руководство "Технологические функции")
Управляемое позиционирование		Да
Встроенные функциональные блоки (регулирование)		Да; ПИД-регулятор (см. руководство "Технологические функции")
PID-регулятор		Да
Число импульсных выходов		4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции")
Предельная частота (импульс)		2,5 kHz
Гальваническая развязка
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов		Да
между каналами		Нет
между каналами и шиной на задней стенке		Да
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов		Да
между каналами		Да
между каналами, в блоках для		8
между каналами и шиной на задней стенке		Да
Гальваническая развязка аналоговых вводов
Гальваническая развязка аналоговых вводов		Да; совместно для аналоговых периферийных устройств
между каналами		Нет
между каналами и шиной на задней стенке		Да
Гальваническая развязка аналоговых выводов
Гальваническая развязка аналоговых выводов		Да; совместно для аналоговых периферийных устройств
между каналами		Нет
между каналами и шиной на задней стенке		Да
Допустимая разность потенциалов
между входами и массой аналогового модуля (UCM)		8 В пост. тока
Изоляция
Изоляция, испытанная посредством		600 В пост. тока
Окружающие условия
Температура окружающей среды при эксплуатации
мин.		0 °C
макс.		60 °C
Проектирование
Программное обеспечение для проектирования
STEP 7		Да; не ниже версии V 5.5
Программирование
Операционный резерв		см. систему команд
Круглые скобки		8
Системные функции (SFC)		см. систему команд
Системные функциональные блоки (SFB)		см. систему команд
Язык программирования
— KOP		Да
— FUP		Да
— AWL		Да
— SCL		Да
— CFC		Да
— GRAPH		Да
— HiGraph®		Да
Защита ноу-хау
Защита программ пользователя/защита паролем		Да
Кодирование блоков		Да; с S7-Block Privacy
Размеры
Ширина		120 mm
Высота		125 mm
Глубина		130 mm
Массы
Масса, прибл.		730 g
последнее изменение:		18.07.2016

Купить 6ES7314-6EH04-0AB0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с 6ES7314-6EH04-0AB0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРK» занимается продажей оборудования SIEMENS, в том числе и 6ES7314-6EH04-0AB0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
