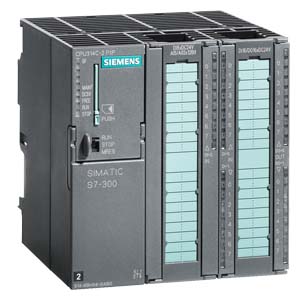

 | SIMATIC S7-300, CPU 314C-2 PTP COMPACT CPU WITH MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ), INTEGRATED INTERFACE RS485, INTEGRATED 24V DC POWER SUPPLY, 192 KBYTE WORKING MEMORY, FRONT CONNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED |
| Общая информация |
| Версия продукта | 01 |
| Версия микропрограммного обеспечения | V3.3 |
| Инженерное обеспечение с помощью |
| пакета программного обеспечения для программирования | STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 204 |
| Напряжение питания |
| Номинальное значение (пост. ток) | |
| 24 В пост. тока | Да |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A |
| Перемыкание при отказе сетевого питания и отключении напряжения |
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms |
| Мин. частота повторения импульсов | 1 s |
| Цифровые входы |
| Напряжение нагрузки L+ |
| — Номинальное значение (пост. ток) | 24 V |
| — Защита от перепутывания полярности | Да |
| Цифровые выходы |
| Напряжение нагрузки L+ |
| — Номинальное значение (пост. ток) | 24 V |
| — Защита от перепутывания полярности | Нет |
| Входной ток |
| Потребление тока (номинальное) | 660 mA |
| Потребление тока (в режиме холостого хода), тип. | 150 mA |
| Нормальный ток включения | 5 A |
| It | 0,7 A·s |
| Цифровые входы |
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA |
| Цифровые выходы |
| из источника напряжения нагрузки L+, макс. | 50 mA |
| Рассеиваемая мощность |
| Нормальная рассеиваемая мощность | 13 W |
| Запоминающее устройство |
| Оперативное запоминающее устройство |
| встроенный | 192 kbyte |
| расширяемое | Нет |
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte |
| Память загрузки |
| вставная (MMC) | Да |
| вставная (MMC), макс. | 8 Mbyte |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y |
| Хранение в буфере |
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) |
| без АКБ | Да; Программа и данные |
| Время обработки ЦП |
| нормальное время операций побитовой обработки | 0,06 µs |
| нормальное время операций со словами | 0,12 µs |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs |
| Блоки ЦП |
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. |
| Блоки данных (DB) |
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 |
| Макс. размер | 64 kbyte |
| Функциональные блоки (FB) |
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 |
| Макс. размер | 64 kbyte |
| Функции (FC) |
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 |
| Макс. размер | 64 kbyte |
| Организационные блоки (OB) |
| Описание | см. систему команд |
| Макс. размер | 64 kbyte |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 |
| Число организационных блоков прерывания по времени | 1; OB 10 |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 |
| Число организационных блоков аппаратного прерывания | 1; OB 40 |
| Число пусковых организационных блоков | 1; OB 100 |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 87 |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 |
| Глубина вложенности |
| на класс приоритета | 16 |
| дополнительно на организационный блок обработки ошибок | 4 |
| Счетчики, таймеры и их остаток |
| Счетчик S7 |
| Число | 256 |
| Остаточность |
| — настраивается | Да |
| — нижний предел | 0 |
| — верхний предел | 255 |
| — предварительно задано | от Z 0 до Z 7 |
| Диапазон счета |
| — нижний предел | 0 |
| — верхний предел | 999 |
| Счетчик IEC |
| есть | Да |
| Вид | Системный функциональный блок |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) |
| Таймеры S7 |
| Число | 256 |
| Остаточность |
| — настраивается | Да |
| — нижний предел | 0 |
| — верхний предел | 255 |
| — предварительно задано | без остаточности |
| Временной диапазон |
| — нижний предел | 10 ms |
| — верхний предел | 9 990 s |
| Таймер IEC |
| есть | Да |
| Вид | Системный функциональный блок |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) |
| Области данных и их остаток |
| остаточная область данных, общая | Все, макс. 64 Кбайт |
| Маркер |
| Макс. число | 256 byte |
| Есть остаток | Да; от MB 0 до MB 255 |
| Предварительно заданный остаток | от MB 0 до MB 15 |
| Число меток синхронизации | 8; 1 байт маркера |
| Блоки управляющих данных |
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 |
| Макс. размер | 64 kbyte |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных |
| Предварительно заданный остаток | Да |
| Локальные данные |
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок |
| Адресная область |
| Периферийная адресная область |
| Вводы | 1 024 byte |
| Выводы | 1 024 byte |
| в том числе децентрализованных |
| — Вводы | нет |
| — Выводы | нет |
| Образ процесса |
| Вводы | 1 024 byte |
| Выводы | 1 024 byte |
| Вводы, настраивается | 1 024 byte |
| Выводы, настраивается | 1 024 byte |
| Вводы, предварительно задано | 128 byte |
| Выводы, предварительно задано | 128 byte |
| Адреса по умолчанию встроенных каналов |
| — Цифровые входы | от 124.0 до 126.7 |
| — Цифровые выходы | от 124.0 до 125.7 |
| — Аналоговые входы | от 752 до 761 |
| — Аналоговые входы | от 752 до 755 |
| Цифровые каналы |
| Вводы | 1 016 |
| — в том числе централизованных | 1 016 |
| Выводы | 1 008 |
| — в том числе централизованных | 1 008 |
| Аналоговые каналы |
| Вводы | 253 |
| — в том числе централизованных | 253 |
| Выводы | 250 |
| — в том числе централизованных | 250 |
| Конфигурация аппаратного обеспечения |
| Количество расширительных устройств, макс. | 3 |
| Число ведущих устройств DP |
| встроенный | нет |
| по CP | 4 |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) |
| Функциональные модули | 8 |
| Коммуникационные процессоры, LAN | 10 |
| Монтажные стойки |
| Макс. число монтажных стоек | 4 |
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 |
| Время |
| Часы |
| буферные и синхронизируемые | Да |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C |
| Макс. отклонение в день | 10 s; норм.: 2 с |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть |
| Счетчик рабочего времени |
| Число | 1 |
| Числовые значения/диапазон числовых значений | 0 |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) |
| Степень детализации | 1 час |
| остаточн. | Да; при каждом запуске нужно запускать заново |
| Синхронизация времени |
| поддерживается | Да |
| на MPI, ведущее устройство | Да |
| на MPI, починенное устройство | Да |
| в AS, ведущее устройство | Да |
| в AS, подчиненное устройство | Нет |
| Цифровые входы |
| Число входов | 24 |
| из них входы, используемые для технологических функций | 16 |
| встроенные каналы (цифровые входы) | 24 |
| Входная характеристика по IEC 61131, тип 1 | Да |
| Число одновременно включаемых входов |
| горизонтальное монтажное положение |
| — до 40 °C, макс. | 24 |
| — до 60 , макс. | 12 |
| вертикальное монтажное положение |
| — до 40 °C, макс. | 12 |
| Входное напряжение |
| Номинальное значение (пост. ток) | 24 V |
| для сигнала "0" | от -3 до +5 В |
| для сигнала "1" | от +15 до +30 В |
| Входной ток |
| для сигнала "1", тип. | 8 mA |
| Задержка на входе (при номинальном значении входного напряжения) |
| для стандартных входов |
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). |
| — Номинальное значение | 3 ms |
| для счетчиков/технологических функций |
| — с "0" на "1", макс. | 8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета |
| Длина провода |
| экранированные, макс. | 1 000 m; 50 м на технологические функции |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет |
| для технологических функций |
| — экранированные, макс. | 50 m; при максимальной частоте счета |
| — неэкранированные, макс. | недопустимо |
| Цифровые выводы |
| Вид выходов | 16 |
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо |
| встроенные каналы (цифровые выходы) | 16 |
| Защита от короткого замыкания | Да; с электронным срабатыванием |
| Нормальный порог срабатывания | 1 A |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) |
| Включение цифрового входа | Да |
| Коммутационная способность выходов |
| при ламповой нагрузке, макс. | 5 W |
| Диапазон сопротивления нагрузке |
| нижний предел | 48 |
| верхний предел | 4 k |
| Выходное напряжение |
| для сигнала "1", мин. | L+ (-0,8 В) |
| Выходной ток |
| для сигнала "1", номинальное значение | 500 mA |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A |
| для сигнала "1", минимальный ток нагрузки | 5 mA |
| для сигнала "0", ток покоя, макс. | 0,5 mA |
| Параллельное подключение двух выходов |
| для повышения мощности | Нет |
| для резервного включения нагрузки | Да |
| Частота коммутации |
| при омической нагрузке, макс. | 100 Hz |
| при индуктивной нагрузке, макс. | 0,5 Hz |
| при ламповой нагрузке, макс. | 100 Hz |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz |
| Суммарный ток выходов (на узел) |
| горизонтальное монтажное положение |
| — до 40 °C, макс. | 3 A |
| — до 60 , макс. | 2 A |
| вертикальное монтажное положение |
| — до 40 °C, макс. | 2 A |
| Длина провода |
| экранированные, макс. | 1 000 m |
| неэкранированные, макс. | 600 m |
| Аналоговые вводы |
| Число аналоговых входов | 5 |
| при измерении напряжения/тока | 4 |
| при измерении сопротивления/измерении резистивным термометром | 1 |
| встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 mA; при длительной нагрузке |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке |
| техническую единицу измерения температуры можно задать | Да; Градусов Цельсия/градусов Фаренгейта/Кельвина |
| Входные диапазоны |
| Напряжение | Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм |
| Ток | Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом |
| Резистивный термометр | Да; Pt 100/10 МОм |
| Сопротивление | Да; от 0 до 600 Ом/10 МОм |
| Входные диапазоны (номинальные значения), напряжения |
| от 0 до +10 В | Да |
| Сопротивление на входе (от 0 до 10 В) | 100 k |
| Диапазоны входных параметров (номинальные значения), ток |
| от 0 до 20 мА | Да |
| Сопротивление на входе (от 0 до 20 мА) | 100 |
| от -20 мА до +20 мА | Да |
| Входное сопротивление (от -20 мА до +20 мА) | 100 |
| от 4 мА до 20 мA | Да |
| Входное сопротивление (от 4 мА до 20 мA) | 100 |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления |
| Pt 100 | Да |
| Сопротивление на входе (Pt 100) | 10 M |
| Диапазоны входных параметров (номинальные значения), сопротивления |
| Нормальное напряжение при работе без нагрузки | 3,3 V |
| Нормальный измерительный ток | 1,25 mA |
| от 0 до 600 Ом | Да |
| Сопротивление на входе (от 0 до 600 Ом) | 10 M |
| Термоэлемент (TC) |
| Температурная компенсация |
| — параметрируемое | Нет |
| Линеаризация характеристики |
| параметрируемое | Да; управляемый с помощью ПО |
| — для резистивного термометра | Pt 100 |
| Длина провода |
| экранированные, макс. | 100 m |
| Аналоговые выводы |
| Число аналоговых выходов | 2 |
| встроенные каналы (аналоговые выходы) | 2 |
| Макс. выходное напряжение, ток короткого замыкания | 55 mA |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V |
| Диапазоны выходных параметров, напряжение |
| от 0 до 10 В | Да |
| от -10 до +10 В | Да |
| Диапазоны выходных параметров, ток |
| от 0 до 20 мА | Да |
| от -20 мА до +20 мА | Да |
| от 4 мА до 20 мA | Да |
| Подключение исполнительных элементов |
| для выхода напряжения двухпроводного соединения | Да; без компенсации сопротивлений проводов |
| для выхода напряжения четырехпроводного соединения | Нет |
| для выхода тока двухпроводного соединения | Да |
| Сопротивление нагрузки (в номинальном диапазоне выхода) |
| при выходных напряжениях мин. | 1 k |
| при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF |
| при выходных токах, макс. | 300 |
| при выходных токах, индуктивная нагрузка, макс. | 0,1 mH |
| Предел разрушения при напряжениях и токах, прилагаемых извне |
| Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке |
| Макс. ток | 50 mA; при длительной нагрузке |
| Длина провода |
| экранированные, макс. | 200 m |
| Формирование аналоговой величины |
| Принцип измерения | Мгновенное шифрование значений (последовательное приближение) |
| Время интегрирования и преобразования/разрешение на канал |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit |
| Настраиваемое время интегрирования | Да; 16,6/20 мс |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz |
| макс. допустимая входная частота | 400 Hz |
| Время преобразования (на канал) | 1 ms |
| Постоянная времени входного фильтра | 0,38 ms |
| Основное время выполнения для узла (все каналы разрешены) | 1 ms |
| Время установления |
| для омической нагрузки | 0,6 ms |
| для емкостной нагрузки | 1 ms |
| для индуктивной нагрузки | 0,5 ms |
| Датчики |
| Соединение сигнального датчика |
| для измерения напряжения | Да |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да |
| для измерения сопротивления с двухпроводным соединением | Да; без компенсации сопротивлений проводов |
| для измерения сопротивления с трехпроводным соединением | Нет |
| для измерения сопротивления с четырехпроводным соединением | Нет |
| Подключаемые датчики |
| 2-проводной датчик | Да |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA |
| Погрешности/точность |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K |
| перекрестные модуляции между входами, мин. | 60 dB |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K |
| перекрестные модуляции между выходами, мин. | 60 dB |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % |
| Эксплуатационный предел погрешности во всем диапазоне температуры |
| Напряжение относительно диапазона входных параметров, (+/-) | 1 % |
| Ток относительно диапазона входных параметров, (+/-) | 1 % |
| Сопротивление относительно диапазона входных параметров, (+/-) | 1 % |
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,2 % |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % |
| Ток относительно диапазона выходных параметров, (+/-) | 0,8 % |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех |
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB |
| Мин. синфазные помехи | 40 dB |
| Интерфейсы |
| Число интерфейсов Industrial Ethernet | 0 |
| Число интерфейсов RS 485 | 1; MPI |
| Число интерфейсов RS 422 | 1 |
| Двухточечное соединение |
| Макс. длина провода | 1 200 m |
| Встроенный драйвер протокола |
| — 3964 (R) | Да |
| — ASCII | Да |
| — RK512 | Да |
| Скорость передачи данных, RS 422/485 |
| — по протоколу 3964 (R), макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная |
| — по протоколу ASCII, макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная |
| — по протоколу RK 512 (R), макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная |
| 1. интерфейс |
| Тип интерфейса | встроенный интерфейс RS 485 |
| Физические параметры | RS 485 |
| гальванически развязанный | Нет |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA |
| Функции |
| MPI | Да |
| Ведущее устройство PROFIBUS DP | Нет |
| Подчиненное устройство PROFIBUS DP | Нет |
| Двухточечное соединение | Нет |
| MPI |
| Макс. скорости передачи данных | 187,5 kbit/s |
| Службы |
| — Связь PG/OP | Да |
| — Маршрутизация | Нет |
| — Глобальная система передачи данных | Да |
| — Базовая S7-связь | Да |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока |
| — S7-связь, в качестве сервера | Да |
| 2. интерфейс |
| Тип интерфейса | встроенный интерфейс RS 422/485 |
| Физические параметры | RS 422/RS 485 (X.27) |
| гальванически развязанный | Да |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | Нет |
| Функции |
| MPI | Нет |
| Контроллер PROFINET IO | Нет |
| Устройство ввода-вывода PROFINET | Нет |
| PROFINET CBA | Нет |
| Ведущее устройство PROFIBUS DP | Нет |
| Подчиненное устройство PROFIBUS DP | Нет |
| Двухточечное соединение | Да |
| Двухточечное соединение |
| Макс. скорости передачи данных | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная |
| Управление интерфейсом осуществляется в программе пользователя | Да |
| Интерфейс может выдавать аварийный сигнал/выполнять прерывание в программе пользователя | Да; Сообщение при обнаружении прерывания |
| Функции связи |
| Связь PG/OP | Да |
| Маршрутизация наборов данных | Нет |
| Глобальная система передачи данных |
| поддерживается | Да |
| Макс. число GD-контуров | 8 |
| Макс. число GD-пакетов | 8 |
| Макс. число GD-пакетов, отправитель | 8 |
| Макс. число GD-пакетов, получатель | 8 |
| Макс. размер GD-пакетов | 22 byte |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte |
| Базовая S7-связь |
| поддерживается | Да |
| Макс. количество полезных данных на запрос | 76 byte |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) |
| S7-связь |
| поддерживается | Да |
| в качестве сервера | Да |
| в качестве клиента | Да; посредством CP и загружаемых FB |
| Макс. количество полезных данных на запрос | 180 kbyte; при использовании PUT/GET |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера |
| S5-совместимая связь |
| поддерживается | Да; посредством CP и загружаемых FC |
| Число соединений |
| общее | 12 |
| применяется для PG-связи | 11 |
| — резервируется для PG-связи | 1 |
| — настраивается для PG-связи, мин. | 1 |
| — настраивается для PG-связи, макс. | 11 |
| применяется для OP-связи | 11 |
| — резервируется для OP-связи | 1 |
| — настраивается для OP-связи, мин. | 1 |
| — настраивается для OP-связи, макс. | 11 |
| применяется для базовой S7-связи | 8 |
| — резервируется для базовой S7-связи | 0 |
| — настраивается для S7-связи, мин. | 0 |
| — настраивается для S7-связи, макс. | 8 |
| Функции оповещения S7 |
| Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 |
| Сообщения диагностики процессов | Да |
| макс. число одновременно активных блоков Alarm-S | 300 |
| Функции испытания и ввода в эксплуатацию |
| Блок состояния | Да; до 2 одновременно |
| Одиночный шаг | Да |
| Число контрольных точек | 4 |
| Состояние/управление |
| Переменные состояние/управления | Да |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики |
| Макс. число переменных | 30 |
| — из них переменных состояния, макс. | 30 |
| — из них переменных управления, макс. | 14 |
| Принудительное исполнение |
| Принудительное исполнение | Да |
| Принудительное исполнение, переменные | Входы, выходы |
| Макс. число переменных | 10 |
| Диагностический буфер |
| есть | Да |
| Макс. число элементов | 500 |
| — настраивается | Нет |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными |
| Макс. число элементов, считываемых в режиме RUN | 499 |
| — настраивается | Да; с 10 до 499 |
| — предварительно задано | 10 |
| Сервисные данные |
| считываемые | Да |
| Аварийные сигналы/диагностика/информация о состоянии |
| Диагностический светодиодный индикатор |
| Индикатор состояния цифрового выхода (зеленый) | Да |
| Индикатор состояния цифрового входа (зеленый) | Да |
| Встроенные функции |
| Число счетчиков | 4; см. руководство "Технологические функции" |
| Макс. частота счета (счетчик) | 60 kHz |
| Измерение частоты | Да |
| Число частотомеров | 4; макс. 60 кГц (см. руководство "Технологические функции") |
| Управляемое позиционирование | Да |
| Встроенные функциональные блоки (регулирование) | Да; ПИД-регулятор (см. руководство "Технологические функции") |
| PID-регулятор | Да |
| Число импульсных выходов | 4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") |
| Предельная частота (импульс) | 2,5 kHz |
| Гальваническая развязка |
| Гальваническая развязка цифровых вводов |
| Гальваническая развязка цифровых вводов | Да |
| между каналами | Нет |
| между каналами и шиной на задней стенке | Да |
| Гальваническая развязка цифровых выводов |
| Гальваническая развязка цифровых выводов | Да |
| между каналами | Да |
| между каналами, в блоках для | 8 |
| между каналами и шиной на задней стенке | Да |
| Гальваническая развязка аналоговых вводов |
| Гальваническая развязка аналоговых вводов | Да; совместно для аналоговых периферийных устройств |
| между каналами | Нет |
| между каналами и шиной на задней стенке | Да |
| Гальваническая развязка аналоговых выводов |
| Гальваническая развязка аналоговых выводов | Да; совместно для аналоговых периферийных устройств |
| между каналами | Нет |
| между каналами и шиной на задней стенке | Да |
| Допустимая разность потенциалов |
| между различными цепями | 75 В пост. тока/60 В перем. тока |
| между входами и массой аналогового модуля (UCM) | 8 В пост. тока |
| между массой аналогового модуля и M внутр. (UISO) | 75 В пост. тока/60 В перем. тока |
| Изоляция |
| Изоляция, испытанная посредством | 600 В пост. тока |
| Окружающие условия |
| Температура окружающей среды при эксплуатации |
| мин. | 0 °C |
| макс. | 60 °C |
| Проектирование |
| Программное обеспечение для проектирования |
| STEP 7 | Да; STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203 |
| STEP 7-Lite | Нет |
| Программирование |
| Операционный резерв | см. систему команд |
| Круглые скобки | 8 |
| Системные функции (SFC) | см. систему команд |
| Системные функциональные блоки (SFB) | см. систему команд |
| Язык программирования |
| — KOP | Да |
| — FUP | Да |
| — AWL | Да |
| — SCL | Да |
| — CFC | Да |
| — GRAPH | Да |
| — HiGraph® | Да |
| Защита ноу-хау |
| Защита программ пользователя/защита паролем | Да |
| Кодирование блоков | Да; с S7-Block Privacy |
| Размеры |
| Ширина | 120 mm |
| Высота | 125 mm |
| Глубина | 130 mm |
| Массы |
| Масса, прибл. | 680 g |
6ES7314-6BH04-0AB0
