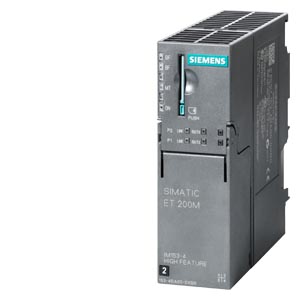

6ES7153-4BA00-0XB0

• Интерфейсный модуль для подключения станции ET 200M к сети PROFIBUS DP с электрическими (RS 485) каналами связи и выполнения функций стандартного ведомого устройства.
• IM 153-2: могут быть использованы для подключения станций ET 200M к резервированным сетям PROFIBUS DP и построения систем распределенного ввода-вывода резервированных контроллеров SIMATIC S7-400H или SIMATIC S7-400FH
• Поддержка функций синхронизации и снабжения телеграмм отметками даты и времени.
• Поддержка функций тактовой синхронизации.

1) В моменты изменения входных дискретных сигналов IM 153 станции ЕТ 200М присваивает им соответствующие отметки времени и передает эти сигналы в центральный процессор, используя для этого механизм прерываний.

2) Без остановки системы допускается добавлять новые станции ET 200M, изменять состав модулей существующих станций, изменять параметры настройки модулей.

3) Получение информации о заказном номере, версии операционной системы, дате и месте установки и другой информации. Эта информация сохраняется в памяти интерфейсного модуля.

4) Позволяет синхронизировать циклы выполнения программы контроллера с циклами передачи данных через PROFIBUS DP и внутренними циклами ЕТ 200М.

Принцип действия

Модули IM 153 поддерживают обмен данными с ведущим DP-устройством и позволяют обслуживать до 8 модулей S7-300.

Адреса входов и выходов станции задаются на этапе конфигурирования системы.

Модули IM 153-2 могут использоваться для подключения ET 200M к резервированным каналам связи PROFIBUS DP и поддерживать функции автоматического переключения на активный канал.

При использовании соответствующего набора модулей ввода-вывода изменение значений дискретных сигналов может сопровождаться присвоением отметки даты и времени этого события.

Настройка параметров

• STEP 7;
  проектирование в среде HW-Config с выбором необходимых компонентов из библиотеки.

• COM PROFIBUS;
  с V5.0 поддерживается проектирование с указанием заказных номеров модулей.

• Инструментальные средства других производителей;
  проектирование с использованием GSD-файла.

• Интерфейсный модуль IM 153-1/153-2 используется в качестве головного модуля станции ET 200M. К одному интерфейсному модулю (обычному или резервированному) можно подключать до 8 сигнальных, коммуникационных и функциональных модулей программируемого контроллера S7-300.
• В станциях ЕТ 200М, не требующих "горячей" замены модулей интерфейсный модуль и все модули ввода-вывода монтируются на стандартную профильную шину S7-300 и объединяются в единую систему с помощью шинных соединителей, входящих в комплект поставки модулей S7-300.
• В станциях ЕТ 200М, используемых в системах распределенного ввода-вывода с резервированными каналами связи и/или требующих "горячей" замены модулей интерфейсный модуль (обычный или резервированный), а также все модули ввода-вывода устанавливаются на активные шинные соединители соответствующих типов и монтируются на профильную шину ЕТ 200М. В этом случае активные шинные соединители должны заказываться отдельно.
• Для подключения к резрвированной сети PROFIBUS DP может использоваться специальный комплект, включающий в свой состав два интерфейсных модуля IM 153-2 HF и один активный шинный соединитель BM IM/IM.
• Сигнальные, коммуникационные и функциональные модули могут размещаться справа от интерфейсного модуля в произвольном порядке.
• Работа с естественным охлаждением.

Интерфейсные модули IM 153-1/ IM 153-2 HF предназначены для подключения станций ET 200M к электрическим (RS 485) каналам связи сети PROFIBUS DP и выполнения функций стандартных ведомых сетевых устройств.

Интерфейсные модули IM 153-1/ IM 153-2 HF позволяют использовать станции ET 200M в системах распределенного ввода-вывода систем автоматизации самого разнообразного назначения.

Н-системы

Резервированные системы автоматизации (Н-системы) преимущественно находят применение на производствах, не допускающих перерывов в своем функционировании. К таким производствам можно отнести электростанции, системы распределения энергии, химические производства и т.д.

Станция ET 200M способна работать в одноканальных (без резервирования каналов связи) или переключаемых (с резервированием каналов связи) конфигурациях системы распределенного ввода-вывода резервированных систем автоматизации SIMATIC S7-400H. В первом случае станция комплектуется любыми интерфейсными модулями IM 153, во втором - только интерфейсными модулями IM 153-2 HF.

Дополнительно интерфейсные модули IM 153-2 HF позволяют подключать станцию ET 200M к дублированным системам распределенного ввода-вывода программируемых контроллеров SIMATIC S5-155H, а также программируемых контроллеров SIMATIC S7, работающих под управлением пакета Redundancy.

F-системы

Основной задачей систем противоаварийной защиты и автоматики безопасности (F-систем) является своевременное обнаружение ошибок и перевод технологического оборудования в состояния, исключающие возможность травмирования и гибели людей, загрязнение окружающей природной среды, массовую порчу выпускаемой продукции, повреждение машин и установок и т.д.

Базовой аппаратурой для построения F-систем являются программируемые контроллеры SIMATIC S7-300F/ S7-400F/ S7-400FH.

ET 200M,  укомплектованная F-модулями ввода-вывода способна работать в системах распределенного ввода-вывода F-систем. В зависимости от способов подключения такие системы могут соответствовать требованиям уровней безопасности SIL2 или SIL3.

Ex-зоны

В химической и фармацевтической промышленноси большое количество датчиков и исполнительных устройств располагается в зонах повышенной опасности (Ex-зонах). Станция ЕТ 200М может комплектоваться Ex-модулями, оснащенными встроенными разделительными барьерами и позволяющими производить подключение аппаратуры и оборудования Ex-зон. При необходимости в станцию могут устанавливаться аналоговые Ex-модули, поддерживающие HART протокол.

ЕТ 200М с Ex-модулями может устанавливаться в обычных зонах или Ex-зонах 2. Подключаемые датчики и исполнительные устройства могут располагаться в Ex-зонах 1 и 2.

Высокодинамичные производственные процессы

Распределенные решения систем управления скоростными машинами в традиционных производственных областях и областях прецизионной механической обработки материалов приобретают все более важное значение. В таких системах распределенного ввода-вывода время от получения значений входных сигналов до выдачи управляющих воздействий должно оставаться практически неизменным. Для обеспечения этих требований компоненты SIMATIC позволяют использовать изохронный режим (режим тактовой синхронизации) работы сети PROFIBUS. Станция ЕТ 200М, укомплектованная соответствующим набором модулей ввода-вывода, способна поддерживать режим тактовой синхронизации.

Контроллеры SIMATIC S7-300 6ES7153-4BA00-0XB0

Контроллеры компании SIEMENS 6ES7153-4BA00-0XB0 – это универсальные программируемые модульные контроллеры для решения различных задач в сфере автоматического контроля среднего и низкого уровня сложности.

Программируемый контроллер модульный 6ES7153-4BA00-0XB0 SIEMENS отличается:отсутствием нужды в систематическом техническом обслуживанииоборудования, огромными коммуникационными возможностями, большим диапазоном встроенных функций на основе ОС, доступом к применению структур распределенной и локальной служб вывода-ввода, а такжепростотой эксплуатации, установки и настройки.

Использованию элементов управления более эффективным путем способствует наличие разнообразного диапазона коммуникационных и функциональных элементов, модулей блоков электропитания, модулей вывода-ввода дискретных и аналоговых сигналов, центральных процессоров, а так же интерфейсных элементов.

Купить оборудование СИМЕНС 6ES7153-4BA00-0XB0, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».

По всем, заинтересовавшим Вас вопросам, как например: доставка, применяемость, документация, комплектация, цена, техническое описание, паспорт, отправка в регионы, монтаж, характеристики и т.д., звоните нашим специалистам по телефону +7 (495) 589-56-84.
