6ES7151-7AB00-0AB0
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Контроллеры фирмы SIEMENS 6ES7151-7AB00-0AB0 – это универсальные настраиваемые модульные контроллеры для решения различных задач в сфере автоматического контроля низкого и среднего уровня сложности.
Использованию элементов управления более эффективным способом благоприятствует наличие большого диапазона центральных процессоров, интерфейсных компонентов, функциональных и коммуникационных модулей, компонентов вывода-ввода дискретных и аналоговых сигналов, а так же элементов блоков питания.
Контроллер модульный программируемый 6ES7151-7AB00-0AB0 СИМЕНС отличается:огромными коммуникационными возможностями, богатым диапазоном интегрированных функций на основе ОС, простотой эксплуатации, настройки и установки, отсутствием нужды в систематическом техническом обслуживании устройства, а такжедоступом к применению структур распределенной и локальной служб вывода-ввода.
Купить оборудование SIEMENS 6ES7151-7AB00-0AB0, цена на которые будет снижена, за счет системы персональной скидки, можно в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, таким как: документация, цена, комплектация, отправка в регионы, монтаж, паспорт, характеристики, доставка, техническое описание, применяемость и т.д., обращайтесь к нашим специалистам по номеру +7 (495) 589-56-84.

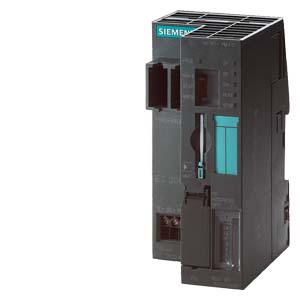

| | SIMATIC DP, IM151-7 CPU FO FOR ET200S, WORKING MEMORY 48KB ( FROM FW V1.13 ON), INTEGR. PROFIBUS DP INTERFACE (FO SIMPLEX CONNECTOR) AS DP SLAVE, W/O BATTERY | |
| Общая информация | ||
| Версия продукта | 04 | |
| Версия микропрограммного обеспечения | V1.1 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже V5.1 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да; от разрушения | |
| Входной ток | ||
| Макс. ток включения | 3,5 A | |
| из источника напряжения питания 1L+, макс. | 250 mA | |
| Выходной ток | ||
| для шины на задней стойке (5 В пост. тока), макс. | 700 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 3,3 W | |
| Макс. рассеиваемая мощность | 4,5 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 48 kbyte; не ниже FW V1.13 48 КБ; ранее 24 КБ | |
| расширяемое | Нет | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 2 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Нет | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,3 µs | |
| нормальное время операций со словами | 1 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 2 µs | |
| нормальное время выполнения операций с плавающей точкой | 50 µs | |
| нормальное время выполнения операций времени/подсчета | 12 µs | |
| Блоки ЦП | ||
| Блоки данных (DB) | ||
| Макс. число | 127; Диапазон числовых значений: от 1 до 127 | |
| Макс. размер | 8 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 128; Диапазон числовых значений: от 0 до 127 | |
| Макс. размер | 8 kbyte | |
| Функции (FC) | ||
| Макс. число | 128; Диапазон числовых значений: от 0 до 127 | |
| Макс. размер | 8 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 8 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 1; OB 20 | |
| Число организационных блоков циклических прерываний | 1; OB 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 86 | |
| Глубина вложенности | ||
| на класс приоритета | 8 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 64 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 63 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 128 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 127 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 4 736 byte | |
| Маркер | ||
| Макс. число | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 127; Диапазон числовых значений: от 1 до 127 | |
| Макс. размер | 8 kbyte | |
| Настраиваемый остаток | Да; макс. 8 блоков данных, всего 4096 байтов данных | |
| Предварительно заданный остаток | без остаточности | |
| Локальные данные | ||
| на класс приоритета, макс. | 256 byte; локальных данных не более: 1536 байт | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 1 536 byte | |
| Выводы | 1 536 byte | |
| в том числе децентрализованных | ||
| — Вводы | 64 byte | |
| — Выводы | 64 byte | |
| Образ процесса | ||
| Вводы | 128 byte | |
| Выводы | 128 byte | |
| Цифровые каналы | ||
| Вводы | 248; макс. | |
| Выводы | 248; макс. | |
| Аналоговые каналы | ||
| Вводы | 124; макс. | |
| Выводы | 124; макс. | |
| Объем адресной области | ||
| Вводы | 244 byte | |
| Выводы | 244 byte | |
| Конфигурация аппаратного обеспечения | ||
| Подключаемые программируемые устройства/ПК | Можно подключать устройства программирования/панели оператора с STEP 7 по интерфейсу PROFIBUS | |
| Макс. число модулей на систему | 63 | |
| Профильная шина | ||
| Число применяемых профильных шин | 1 | |
| Макс. длина профильной шины | 2 m; Ширина станции: <= 1 м или < 2 м | |
| Время | ||
| Часы | ||
| Программные часы | Да | |
| Счетчик рабочего времени | ||
| Число | 0; Нет | |
| Интерфейсы | ||
| Интерфейсы/тип шины | 1 x PROFIBUS DP | |
| Число разъемов PROFINET | 0 | |
| Число разъемов беспроводного интернета | 0 | |
| PROFIBUS DP | ||
| Адреса пользователей | от 1 до 125 | |
| Длина провода | ||
| — Макс. длина провода | 1 000 m; от 100 до 1000 м (в зависимости от скорости передачи), без повторителя | |
| 1. интерфейс | ||
| Тип интерфейса | LWL-интерфейс и встроенный интерфейс RS 485 – интерфейс для программирования | |
| Физические параметры | LWL или RS 485 | |
| гальванически развязанный | Нет | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 80 mA; при RS 485 | |
| Функции | ||
| MPI | Нет | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| Подчиненное устройство DP | ||
| Число соединений | 11 | |
| GSD-файл | http | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte; до макс. емкости передающего накопителя | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Нет | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; в качестве сервера | |
| — S7-связь | Да; в качестве сервера | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| Передающий накопитель | ||
| — Вводы | 64 byte | |
| — Выводы | 64 byte | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Нет | |
| Базовая S7-связь | ||
| поддерживается | Да; в качестве сервера | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 32 byte; при I_PUT / I_GET | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Нет | |
| Макс. количество полезных данных на запрос | 160 kbyte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 32 byte | |
| S5-совместимая связь | ||
| поддерживается | Нет | |
| Стандартная связь (FMS) | ||
| поддерживается | Нет | |
| Функции оповещения S7 | ||
| Сообщения диагностики процессов | Да; ALARM_S, ALARM_SQ | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да | |
| Одиночный шаг | Да | |
| Число контрольных точек | 2 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | ||
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 100 | |
| — настраивается | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Степень защиты и класс защиты | ||
| Степень защиты IP | IP20 | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; не ниже версии V5.1 | |
| STEP 7-Lite | Да; не ниже версии V2.0 | |
| Программирование | ||
| Операционный резерв | Двоичные логические операции, операторы в круглых скобках, распределение результатов, сохранение, счет, загрузка, передача, сравнение, перемещение, вращение, формирование дополнения, вызов блоков, арифметика с фиксированной точкой, арифметика с плавающей точкой, функции скачков | |
| Круглые скобки | 8 | |
| Организация программы | линейный, структурированный | |
| Системные функции (SFC) | Обработка аварийных сигналов и ошибок, копирование данных, функции часов, функции диагностики, настройка параметров модулей, переходы между рабочими состояниями | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| Библиотеки программ | ||
| — Диагностика процессов | Да | |
| — Программный регулятор | Да; в зависимости от необходимой области памяти и соответствующего времени выполнения | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Контроль времени цикла | ||
| нижний предел | 1 ms | |
| верхний предел | 6 000 ms | |
| настраивается | Да | |
| предварительно задано | 150 ms | |
| Размеры | ||
| Ширина | 60 mm | |
| Высота | 119,5 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 200 g | |
| последнее изменение: | 04.07.2016 | |
ООО «МАРК»:
127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100.
|
| Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
