6ES7151-1CA00-1BL0
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Контроллеры фирмы СИМЕНС 6ES7151-1CA00-3BL0 – это универсальные программируемые модульные контроллеры для выполнения различных задач в области автоматического контроля среднего и низкого уровня сложности.
Программируемый модульный контроллер 6ES7151-1CA00-3BL0 SIEMENS выделяется:отсутствием необходимости в систематическом техническом обслуживанииприбора, большими коммуникационными возможностями, разнообразным диапозоном встроенных функций на базе операционной системы, доступом к применению структур распределенной и локальной систем вывода-ввода, а такжепростотой настройки, установки и эксплуатации.
Применению элементов управления более эффективным путем помогает наличие огромного выбора компонентов вывода-ввода дискретных и аналоговых сигналов, интерфейсных компонентов, функциональных и коммуникационных модулей, элементов блоков питания, а так же центральных процессоров.
Купить оборудование SIEMENS 6ES7151-1CA00-3BL0, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, как например: монтаж, характеристики, техническое описание, документация, паспорт, применяемость, комплектация, цена, доставка, отправка в регионы и т.д., уточняйте по телефону.

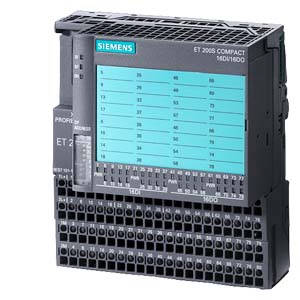

| | ET 200S COMPACT, 16DI/16DO STD DC24V, 3MS; DC24V, 0.5A EXPANDABLE WITH UP TO 12 ET 200S MODULES (NO F-MODULES) ELECTRONICBLOCK | |
| Общая информация | ||
| Идентификация производителя (идентификатор поставщика) | 8200H | |
| Напряжение питания | ||
| Напряжение нагрузки 1L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения питания 1L+, макс. | 100 mA | |
| Адресная область | ||
| Объем адресной области | ||
| Вводы | 100 byte | |
| Выводы | 100 byte | |
| Цифровые входы | ||
| Число входов | 16 | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от 13 до 30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 3 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — с "0" на "1", мин. | 1,2 ms; норм. 3 мс | |
| — с "0" на "1", макс. | 4,8 ms; норм. 3 мс | |
| — с "1" на "0", мин. | 1,2 ms; норм. 3 мс | |
| — с "1" на "0", макс. | 4,8 ms; норм. 3 мс | |
| Длина провода | ||
| неэкранированные, макс. | 1 000 m | |
| Цифровые выводы | ||
| Вид выходов | 16 | |
| Защита от короткого замыкания | Да | |
| Ограничение индуктивного напряжения отключения | L+ (от -55 до -60 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", диапазон допустимых значений, мин. | 7 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 0,5 ms | |
| с "1" на "0", макс. | 1,3 ms | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 2 Hz | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов (на узел) | ||
| Все монтажные положения | ||
| — до 60 , макс. | 2 A | |
| Длина провода | ||
| неэкранированные, макс. | 1 000 m | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Интерфейсы | ||
| Физические параметры интерфейсов, RS 485 | Да | |
| Физические параметры интерфейсов, LWL | Нет | |
| PROFIBUS DP | ||
| Макс. выходной ток | 80 mA | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Способ передачи | RS 485 | |
| Прямой обмен данными (поперечная связь) | Да | |
| Длина провода | ||
| — Макс. длина провода | 1 200 m | |
| Протоколы | ||
| PROFINET IO | Нет | |
| PROFIBUS DP | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Нет | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| ошибка шины BF (красный) | Да | |
| Суммарная ошибки SF (красный) | Да | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Контроль питания 24 В Вкл. (зеленый) | Да | |
| Гальваническая развязка | ||
| между шиной на задней стенке и блоком электроники | Нет | |
| между напряжением питания и блоком электроники | Нет | |
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Нет | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Степень защиты и класс защиты | ||
| Степень защиты IP | IP20 | |
| Соединения | ||
| Вводы-выводы | Винтовые и пружинные клеммы, с постоянной проводкой, 3- и 4-проводное соединение | |
| Размеры | ||
| Ширина | 120 mm | |
| Высота | 81 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 230 g; только EB | |
| последнее изменение: | 09.06.2016 | |
