6ES7134-4JD00-0AB0
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Контроллеры компании СИМЕНС 6ES7134-4JD00-0AB0 – это универсальные настраиваемые модульные контроллеры для выполнения различных задач в сфере автоматического контроля низкой и средней степени сложности.
Использованию элементов управления более эффективным способом способствует наличие большого выбора элементов блоков питания, центральных процессоров, модулей ввода-вывода дискретных и аналоговых сигналов, интерфейсных элементов, а так же функциональных и коммуникационных элементов.
Программируемый модульный контроллер 6ES7134-4JD00-0AB0 SIEMENS выделяется:широким диапазоном интегрированных функций на базе операционной системы, отсутствием необходимости в систематическом техническом обслуживанииоборудования, разнообразными коммуникационными возможностями, доступом к применению структур распределенной и локальной систем ввода-вывода, а такжелегкостью настройки, установки и эксплуатации.
Купить оборудование SIEMENS 6ES7134-4JD00-0AB0, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, как например: документация, применяемость, цена, паспорт, техническое описание, характеристики, комплектация, доставка, отправка в регионы, монтаж и т.д., уточняйте по телефону.

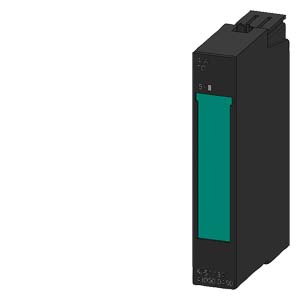

| | SIMATIC DP, ELECTRONIC MODULE FOR ET 200S, 4 AI TC, +/-80MV; 15 MM WIDE, 15 BIT + SIGN WITH LED SF (GROUP FAULT). | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V; от модуля питания | |
| Защита от короткого замыкания | ||
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 30 mA | |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Выходное напряжение | ||
| Электропитание измерительных преобразователей | ||
| есть | ||
| устойчивое при коротких замыканиях | ||
| Питание датчика | ||
| Число выходов | ||
| Вид выходного напряжения | ||
| Защита от короткого замыкания | ||
| Выходной ток | ||
| Номинальное значение | ||
| Допустимый диапазон | ||
| макс. | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,6 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 8 byte | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 10 V; при длительной нагрузке | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | ||
| Нормальный стабилизированный измерительный ток для датчика сопротивления | ||
| Макс. время цикла (все каналы) | Число активных каналов на модуль x основное время преобразования | |
| техническую единицу измерения температуры можно задать | Нет; градусы Цельсия | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Нет | |
| Термоэлемент | Да | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 1 В до 5 В | ||
| Входное сопротивление (от 1 В до 5 В) | ||
| от -10 до +10 В | ||
| Сопротивление на входе (от -10 до 10 В) | ||
| от -2,5 до +2,5 В | ||
| Сопротивление на входе (от -2,5 до 2,5 В) | ||
| от -5 до +5 В | ||
| Сопротивление на входе (от -5 до +5 В) | ||
| от -80 до +80 мВ | Да | |
| Сопротивление на входе (от -80 до 80 мВ) | 1 M | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | ||
| Сопротивление на входе (от 0 до 20 мА) | ||
| от -20 мА до +20 мА | ||
| Входное сопротивление (от -20 мА до +20 мА) | ||
| от 4 мА до 20 мA | ||
| Входное сопротивление (от 4 мА до 20 мA) | ||
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| Сопротивление на входе (тип B) | 1 M | |
| Тип C | ||
| Сопротивление на входе (тип C) | ||
| Тип E | Да | |
| Сопротивление на входе (тип E) | 1 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 1 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 1 M | |
| Тип L | Да | |
| Сопротивление на входе (тип L) | 1 M | |
| Тип N | Да | |
| Сопротивление на входе (тип N) | 1 M | |
| Тип R | Да | |
| Сопротивление на входе (тип R) | 1 M | |
| Тип S | Да | |
| Сопротивление на входе (тип S) | 1 M | |
| Тип T | Да | |
| Сопротивление на входе (тип T) | 1 M | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | ||
| Сопротивление на входе (Cu 10) | ||
| Ni 100 | ||
| Сопротивление на входе (Ni 100) | ||
| Ni 1000 | ||
| Сопротивление на входе (Ni 1000) | ||
| Ni 120 | ||
| Сопротивление на входе (Ni 120) | ||
| Ni 200 | ||
| Сопротивление на входе (Ni 200) | ||
| Ni 500 | ||
| Сопротивление на входе (Ni 500) | ||
| Pt 100 | ||
| Сопротивление на входе (Pt 100) | ||
| Pt 1000 | ||
| Сопротивление на входе (Pt 1000) | ||
| Pt 200 | ||
| Сопротивление на входе (Pt 200) | ||
| Pt 500 | ||
| Сопротивление на входе (Pt 500) | ||
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | ||
| Сопротивление на входе (от 0 до 150 Ом) | ||
| от 0 до 300 Ом | ||
| Сопротивление на входе (от 0 до 300 Ом) | ||
| от 0 до 600 Ом | ||
| Сопротивление на входе (от 0 до 600 Ом) | ||
| от 0 до 3000 Ом | ||
| Сопротивление на входе (от 0 до 3000 Ом) | ||
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — внутренняя температурная компенсация | невозможно | |
| — внешняя температурная компенсация с компенсационным датчиком | Да; возможно, один внешний компенсационный датчик на канал | |
| Линеаризация характеристики | ||
| параметрируемое | Да; Тип B, E, J, K, L, N, R, S, T согласно IEC 584 | |
| — для термоэлементов | ||
| — для резистивного термометра | ||
| Длина провода | ||
| экранированные, макс. | 50 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | встроен. | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; 15 бит + знак | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 16,7 / 20 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Время преобразования (на канал) | 65 ms; 55/65 мс (дополнительно 20 мс при активированном контроле обрыва провода) | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени посредством дискретной фильтрации | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 32 x время цикла | |
| Ступень: сильная | Да; 64 x время цикла | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | ||
| для измерения сопротивления с двухпроводным соединением | ||
| для измерения сопротивления с трехпроводным соединением | ||
| для измерения сопротивления с четырехпроводным соединением | ||
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 % | |
| Ток относительно диапазона входных параметров, (+/-) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,4 % | |
| Ток относительно диапазона входных параметров, (+/-) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Мин. синфазные помехи (USS < 2,5 В) | 90 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | ||
| Аварийный сигнал процесса | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Обрыв провода | Да; Обрыв провода определяется только при использовании термоэлементов | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Параметры | ||
| Примечание | 4 byte | |
| Диагностика обрыва провода | блокировка/деблокировка (обрыв провода определяется только при использовании термоэлементов) | |
| Вид/диапазон измерений | Деактивировано/ +/- 80 мВ/TC-EL тип T (Cu-CuNi)/TC-EL тип K (NiCr-Ni)/TC-EL тип B (PtRh-PtRh)/TC-EL тип c (Wer-Wer) TC-EL тип N (NiCrSi-NiSi)/TC-EL тип E (NiCr-CuNi)/TC-EL тип R (PtRh-Pt)/TC-EL тип S (PtRh-Pt)/TC-EL тип J (Fe-Cu-Ni)/ TC | |
| Общая диагностика | заблокировать/разрешить | |
| Переполнение/незаполнение | заблокировать/разрешить | |
| Точка сравнения | нет/терморезистор | |
| Номер точки сравнения | нет/1/2/3/4/5/6/7/8 | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Допустимая разность потенциалов | ||
| между входами (UCM) | ||
| между входами и массой аналогового модуля (UCM) | Полное напряжение 2 В перем. тока | |
| между массой аналогового модуля и M внутр. (UISO) | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | ||
| Допуск UL | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | ||
| Масса, прибл. | 40 g | |
| последнее изменение: | 13.07.2016 | |
