6AV6644-2AB01-2AX0
Контроллеры фирмы СИМЕНС 6AV6644-2AB01-2AX0 – это универсальные программируемые модульные контроллеры для решения различных задач в сфере автоматического контроля низкой и средней степени сложности.
Модульный программируемый контроллер 6AV6644-2AB01-2AX0 СИМЕНС характеризуется:богатым спектром встроенных функций на основе ОС, отсутствием необходимости в систематическом техническом обслуживанииприбора, большими коммуникационными возможностями, доступом к применению структур локальной и распределенной служб вывода-ввода, а такжелегкостью установки, настройки и эксплуатации.
Использованию контроллеров более эффективным способом помогает наличие широкого спектра модулей вывода-ввода дискретных и аналоговых сигналов, функциональных и коммуникационных модулей, интерфейсных элементов, модулей блоков питания, а так же центральных процессоров.
Купить контроллеры SIEMENS 6AV6644-2AB01-2AX0, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По любым, появившимся у Вас вопросам, как например: характеристики, паспорт, цена, техническое описание, отправка в регионы, документация, монтаж, применяемость, доставка, комплектация и т.д., уточняйте по телефону.

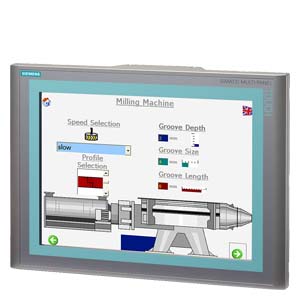

| | SIMATIC MP 377 PRO 15" TOUCH MULTIPANEL, WINDOWS CE 5.0 15" COLOR-TFT-DISPLAY 12 MB USER MEMORY CONFIGURABLE FROM WINCC FLEXIBLE 2007 | |
| Общая информация | ||
| Конфигурация, выполняемая на заказ | Нет | |
| Дисплей | ||
| Модель дисплея | TFT | |
| Диагональ экрана | 15 in | |
| Число градаций серого | 0 | |
| Число цветов | 65 536 | |
| Тип цвета | Цвета | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 1 024 Pixel | |
| Вертикальное разрешение | 768 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Элементы управления | ||
| Элементы управления | Сенсорный экран | |
| Клавиатура | ||
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | Да/да | |
| — Шестнадцатеричная клавиатура | Да | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да; аналоговый, резистивный | |
| Способ присоединения | ||
| Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов | USB/USB/USB | |
| Вид конструкции/монтаж | ||
| Монтажное положение | вертикальная установка | |
| максимально допустимый угол наклона без принудительной вентиляции | 45° | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Входной ток | ||
| Потребление тока (номинальное) | 1,8 A | |
| Импульс тока при включении It | 0,5 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 41 W | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | Флэш-память/ОЗУ | |
| подходящее ЗУ для пользовательских данных | 12 288 kbyte | |
| Время | ||
| Часы | ||
| Тип | Аппаратные часы, с буферизацией, синхронизацией | |
| буферные | Да; по Goldkap в течение мин. 6 недель | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Интерфейсы/тип шины | 1 x RS422, 1 x RS485, 2 x Ethernet (RJ45) | |
| Число интерфейсов RS 485 | 1 | |
| USB-разъем | 2 x USB | |
| Слот для карты CF-Card | 1 x слот для карты CF-Card | |
| Слот для мультимедийной карты | 1x разъем для Multimedia Card, до макс. 128 МБ | |
| Промышленный Ethernet | ||
| Интерфейс Industrial-Ethernet | 2 x Ethernet (RJ45) | |
| Протоколы | ||
| PROFINET IO | Да | |
| PROFIsafe | Нет | |
| PROFIBUS | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Протоколы (оконечное соединение) | ||
| Sm@rtServer | Да | |
| Другие протоколы | ||
| EtherNet/IP | Нет | |
| MODBUS | Да | |
| другие системы шин | Да | |
| Степень защиты и класс защиты | ||
| Спереди | IP65, NEMA 4 (в смонтированном состоянии) | |
| IP (спереди) | IP65 | |
| IP (сзади) | IP65 | |
| Стандарты, допуски, сертификаты | ||
| Сертификаты | CE, cULus, C-TICK, NEMA 4 | |
| cULus | Да | |
| применяется для функций обеспечения безопасности | Нет | |
| Применение во взрывоопасной зоне | ||
| Класс FM I Участок 2 | Нет | |
| Взрывоопасная зона 22 | Нет | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 45 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 85 % | |
| Операционные системы | ||
| Операционная система | Windows CE | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Да | |
| WinCC flexible Advanced | Да | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Инструмент для проектирования | WinCC flexible Standard не ниже версии 2008 (заказывается отдельно) | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 5 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Программа планирования задач | Да | |
| Вспомогательная система | Да | |
| Число символов в информационном тексте | 70 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Число сообщений | 4 000 | |
| Битовые сообщения | Да | |
| — Число битовых сообщений | 4 000 | |
| Аналоговые сообщения | Да | |
| — Число аналоговых сообщений | 4 000 | |
| Сообщения ЦП | Да | |
| Системные сообщения HMI | Да | |
| Системные сообщения ПЛК | Да | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да | |
| Строк | 1 | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Индикатор сообщений | Да | |
| Первое/последнее значение | Да | |
| Управление рецептами | ||
| Число рецептур | 500 | |
| Наборов данных на рецептуру | 1 000 | |
| Элементов на один набор данных | 1 000 | |
| Память рецептур | Встроенная флэш-память 128 Кбайт, расширяемая | |
| Переменные | ||
| Число переменных на устройство | 4 096; Проектирование с помощью ПО не ниже WinCC flexible 2008 | |
| Число переменных на одно изображение | 400 | |
| Число переменных | 2 000 | |
| Начальные значения | 2 048 | |
| Тип – дата и время | 2 048 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Проектируемый начальный экран | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Текстовые объекты | 30000 текстовых элементов | |
| Полей ввода-вывода на изображение | 400 | |
| Число полей даты/времени | 400 | |
| Возврат | Да | |
| Графические объекты | Растровые изображения, иконки, векторная графика | |
| — Иконки | 2 000 | |
| Комплексные графические объекты | ||
| Состояние/управление | при SIMATIC S7 | |
| Динамические объекты | Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки | |
| — Число объектов на проект | 2 000 | |
| — Число графиков на одно изображение | 20 | |
| Методы | Тренд/профиль | |
| Строка | ||
| — Число строк на изображение | 20 | |
| Ползунок | ||
| — Число ползунков на одно изображение | 20 | |
| Индикаторы | ||
| — Число аналоговых индикаторов на изображение | 20 | |
| Линии предельных значений | Да | |
| Число буквенно-цифровых полей | 300 | |
| — буквенно-цифровые поля на изображение | 400 | |
| Число цифровых полей | 2 048 | |
| — цифровые поля на изображение | 400 | |
| Число полей ввода пароля | 2 048 | |
| Число видимых переключателей на проект | 400 | |
| — видимые переключатели на изображение | 400 | |
| — невидимые переключатели на изображение | 400 | |
| Число переключателей состояния на проект | 400 | |
| — Число переключателей состояния на изображение | 400 | |
| Число многопозиционных переключателей на проект | 400 | |
| — Многопозиционный переключателей на изображение | 400 | |
| Число сигнальных ламп на проект | 400 | |
| — Сигнальных ламп на изображения | 400 | |
| Атрибуты для динамических объектов | ||
| Изменение цвета | Да | |
| Перемещение X/Y | Да | |
| Затемнение | Да | |
| Списки | ||
| Число текстовых списков на проект | 500 | |
| Число текстовых списков на изображение | 400 | |
| Число элементов в текстовом списке | 256 | |
| Число графических списков на проект | 500 | |
| Число графических списков на изображение | 400 | |
| Число элементов в графическом списке | 256 | |
| Архивирование | ||
| Число архивов на устройство | 50 | |
| Число точек измерения | 50 | |
| Число элементов в архиве | 50 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | Последовательный архив, циклический архив, архив сообщений, архив значений технологических параметров | |
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | Карта CF-Card, карта SD/MMC, Ethernet | |
| — Карта CF-Card | Да | |
| — Ethernet | Да | |
| Формат хранения данных | CSV-файл, читаемый, например, MS Excel, MS Access | |
| — CSV | Да | |
| внешняя обработка | читаемый, например, MS Excel, MS Access и т. д. | |
| Размер архива | зависит от свободной памяти на внешней карте/накопителе или от свободной памяти НЖМД через сетевой диск | |
| Онлайн-обработка | по кривым | |
| — по кривым | Нет | |
| Фильтры | ||
| цикличный | Да | |
| Допуск | Да | |
| Изменение | Да | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Экспорт/импорт паролей | Да | |
| Поддержка носителей данных | ||
| Карта CF-Card | Да | |
| Жесткий диск | Да | |
| Протоколирование через принтер | ||
| Протоколирование/печать | Сообщения, отчет (протокол смены), цветная печать, печатная копия | |
| Передача данных (загрузка с носителя/на носитель) | ||
| Передача данных проектирования | MPI/PROFIBUS DP, последовательная связь, USB, Ethernet, через внешний носитель данных, автоматическое определение передачи данных | |
| Интерфейс с технологическим оборудованием | ||
| Соединение для управления | Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах "Системные соединения" | |
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| — PPI (двухточечное соединение) | Да | |
| — Сеть PPI | Да | |
| — MPI | Да | |
| — PROFIBUS DP | Да | |
| S7-300/400 | Да | |
| — MPI | Да | |
| — PROFIBUS DP | Да | |
| — PROFINET | Да | |
| S5 | Да | |
| — PROFIBUS DP | Да | |
| TI 505 | Да | |
| Allen Bradley (DF1) | Да | |
| Allen Bradley (DF485) | Да | |
| Mitsubishi (FX) | Да | |
| Mitsubishi (MP4) | Да | |
| Telemecanique (Uni-Telway) | Да | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus RTU) | Да | |
| GE-Fanuc (SNP) | Да | |
| Функции | ||
| Порядок табуляции | Да | |
| Вычислительная функция | Да | |
| Анимация | Да | |
| Специальные инструменты/средства проектирования | ||
| Очистка экрана | Да | |
| Сенсорная калибровка | Да | |
| Резервирование/восстановление вручную | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Функция передачи данных Delta-Transfer | Да | |
| Функция контроля аккумуляторной батареи и ОЗ | Да | |
| Возможность расширения/открытость | ||
| Программа Open Platform | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | Принтер, карт-ридер, устройство для считывания штриховых кодов | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да | |
| USB-накопитель | Да | |
| Возможность загрузки дополнительных программных компонентов | Да | |
| Размеры | ||
| Ширина лицевой панели корпуса | 400 mm | |
| Высота лицевой панели корпуса | 310 mm | |
| Монтажная глубина | 98,5 mm | |
| Массы | ||
| Масса (без упаковки) | 7,25 kg | |
| Прочее | ||
| бесплатная горячая линия | Да | |
| последнее изменение: | 19.12.2016 | |
