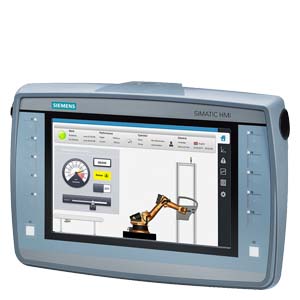

 | SIMATIC HMI KTP900 MOBILE, 9.0'' TFT DISPLAY, 800 X 480 PIXELS,16M COLOR, KEY AND TOUCH OPERATION, 10 FUNCTION KEYS, 1 X PROFINET/INDUSTRIAL ETHERNET INTERFACE; 1 X MULTIMEDIA CARD, 1 X USB, CONFIGURABLE FROM WINCC COMFORT V13 SP1 |
| Общая информация |
| Обозначение типа продукта | SIMATIC HMI KTP900 Mobile |
| Дисплей |
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка |
| Диагональ экрана | 9 in |
| Число цветов | 16 777 216 |
| Разрешение (пикселей) |
| Горизонтальное разрешение | 800 Pixel |
| Вертикальное разрешение | 480 Pixel |
| Фоновая подсветка |
| СНО фоновой подсветки (при 25 ) | 50 000 h |
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % |
| Элементы управления |
| Клавиатура |
| Функциональные клавиши | |
| — Число функциональных клавиш | 10 |
| Клавиши со светодиодами | Да |
| Системные клавиши | Нет |
| Ввод цифровых/буквенных символов | |
| — Цифровая клавиатура | Да; Экранная клавиатура |
| — Буквенно-цифровая клавиатура | Да; Экранная клавиатура |
| Специальные элементы управления |
| Клавиша останова (с принудительной блокировкой) | Нет |
| Клавиша аварийного останова (с принудительной блокировкой) | Нет |
| Клавиша аварийного останова (с подсветкой и принудительной блокировкой) | Нет |
| Переключатель сигнала разрешения (3-ступенчатый) | Нет |
| Замковый выключатель | Нет |
| Нажимной выключатель с подсветкой | Да |
| Камера |
| Встроенная камера | Нет |
| Расширения системы управления технологическим процессом |
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | |
| — F1...Fx | 10 |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | |
| — F1...Fx | 10 |
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 32 |
| Напряжение питания |
| Вид напряжения питания | пост. ток |
| Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V |
| Входной ток |
| Потребление тока (номинальное) | 450 mA |
| Импульс тока при включении It | 0,135 A·s |
| Мощность |
| Нормальная потребляемая мощность | 11 W |
| Процессор |
| Тип процессора | ARM |
| Запоминающее устройство |
| Флэш-память | Да |
| ОЗУ | Да |
| подходящее ЗУ для пользовательских данных | 12 Mbyte |
| Вид вывода |
| Светодиодный индикатор питания | Нет |
| Светодиодный индикатор безопасного состояния | Нет |
| Светодиодный индикатор передачи данных | Нет |
| Светодиодный индикатор батареи | Нет |
| Вибрация | Нет |
| Время |
| Часы |
| буферные | Да |
| синхронизируемые | Да |
| Интерфейсы |
| Число интерфейсов Industrial Ethernet | 1 |
| Число разъемов PROFINET | 1 |
| Число интерфейсов RS 485 | 0 |
| Число USB-разъемов | 1; USB 2.0 |
| Число интерфейсов 20 мА (TTY) | 0 |
| Число интерфейсов RS 232 | 0 |
| Число интерфейсов RS 422 | 0 |
| Число параллельных интерфейсов | 0 |
| Число других интерфейсов | 0 |
| Число разъемов беспроводного интернета | 0 |
| Число слотов для карты памяти SD Card | 1 |
| с программными интерфейсами | Нет |
| Протоколы |
| PROFINET | Да |
| PROFINET IO | Да |
| PROFIsafe | Нет |
| PROFIBUS | Нет |
| MPI | Нет |
| Протоколы (Ethernet) |
| TCP/IP | Да |
| DHCP | Да |
| SNMP | Да |
| DCP | Да |
| LLDP | Да |
| Свойства сети |
| HTTP | Да |
| HTTPS | Да |
| HTML | Да |
| XML | Нет |
| CSS | Да |
| Active X | Нет |
| JavaScript | Да |
| Java VM | Нет |
| Другие протоколы |
| MODBUS | Да |
| EtherNet/IP | Да |
| другие системы шин | Нет |
| Функции связи |
| Беспроводное соединение |
| поддерживаемые стандарты | |
| — согласно IEEE 802.11 | Нет |
| — Bluetooth | Нет |
| Аварийные сигналы/диагностика/информация о состоянии |
| Диагностические сообщения |
| Считываемая диагностическая информация | Да |
| ЭМС |
| Излучение радиопомех согласно EN 55 011 |
| Класс граничных значений A, для применения в промышленных районах | Да |
| Класс граничных значений B, для применения в жилых районах | Нет |
| Степень защиты и класс защиты |
| IP65 (полностью) | Да |
| Стандарты, допуски, сертификаты |
| Маркировка CE | Да |
| cULus | Да |
| RCM (ранее C-TICK) | Да |
| Допуск КС | Нет; готовится |
| применяется для функций обеспечения безопасности | Нет |
| Допуск для судостроения |
| Germanischer Lloyd (GL) | Нет |
| American Bureau of Shipping (ABS) | Нет |
| Bureau Veritas (BV) | Нет |
| Det Norske Veritas (DNV) | Нет |
| Lloyds Register of Shipping (LRS) | Нет |
| Nippon Kaiji Kyokai (Class NK) | Нет |
| Polski Rejestr Statkow (PRS) | Нет |
| Максимально достижимый класс безопасности в безопасном режиме |
| Уровень производительности согласно EN ISO 13849-1:2008 | нет |
| Уровень полноты безопасности согласно IEC 61508 | Нет |
| Применение во взрывоопасной зоне |
| Зона ATEX 2 | Нет |
| Зона ATEX 22 | Нет |
| Зона IECEx 2 | Нет |
| Зона IECEx 22 | Нет |
| Класс cULus I Зона 1 | Нет |
| Класс cULus I Зона 2, участок 2 | Нет |
| Класс FM I Участок 2 | Нет |
| Окружающие условия |
| Свободное падение |
| Макс. высота свободного падения | 1,2 m |
| Температура окружающей среды при эксплуатации |
| мин. | 0 °C |
| макс. | 45 °C |
| Температура окружающей среды при хранении/транспортировке |
| мин. | -20 °C |
| макс. | 60 °C |
| Относительная влажность воздуха |
| Эксплуатация, макс. | 90 % |
| Операционные системы |
| проприетарное | Нет |
| предустановленная операционная система |
| Windows CE | Да |
| Проектирование |
| Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да |
| Отображение значений технологических параметров (вывод) | Да |
| Можно задать значения технологических параметров (ввод) | Да |
| Программное обеспечение для проектирования |
| STEP 7 Basic (TIA Portal) | Нет |
| STEP 7 Professional (TIA Portal) | Нет |
| WinCC flexible Compact | Нет |
| WinCC flexible Standard | Нет |
| WinCC flexible Advanced | Нет |
| WinCC Basic (TIA Portal) | Нет |
| WinCC Comfort (TIA Portal) | Да |
| WinCC Advanced (TIA Portal) | Да |
| WinCC Professional (TIA Portal) | Да |
| Языки |
| Языки онлайн |
| Число языков онлайн/языков исполнения | 32 |
| Языки проекта |
| Языки проекта | 32 |
| Функции WinCC (TIA Portal) |
| Библиотеки | Да |
| Приложения/опции | |
| Интернет-браузер: | Да |
| Word Viewer | Нет |
| Excel Viewer | Нет |
| PDF Viewer | Да |
| Media Player | Нет |
| SIMATIC WinCC Sm@rtServer | Да |
| SIMATIC WinCC Audit | Да |
| Сценарии Visual Basic | Да |
| Программа планирования задач | |
| с управлением по времени | Да |
| с управлением в зависимости от задачи | Да |
| Вспомогательная система | |
| Число символов в информационном тексте | 500 |
| Многопользовательский проект |
| Число проектов (внутр.) | 0 |
| Число проектов (внеш.) | 0 |
| Система оповещения |
| Число классов сообщений | 32 |
| Битовые сообщения | |
| — Число битовых сообщений | 4 000 |
| Аналоговые сообщения | |
| — Число аналоговых сообщений | 200 |
| Способ нумерации сообщений S7 | Да |
| Системные сообщения HMI | Да |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да |
| Число символов в сообщении | 80 |
| Число значений технологических параметров на одно сообщение | 8 |
| Группы квитирования | Да |
| Индикатор сообщений | Да |
| Буфер сообщений | |
| — Число записей | 1 024 |
| — Циклический буфер | Да |
| — остаточн. | Да |
| — не требует обслуживания | Да |
| Управление рецептурами |
| Число рецептур | 300 |
| Наборов данных на рецептуру | 500 |
| Элементов на один набор данных | 1 000 |
| Размер внутренней памяти рецептур | 2 Mbyte |
| Память рецептур с возможностью расширения | Да |
| Переменные |
| Число переменных на устройство | 2 048 |
| Число переменных на одно изображение | 400 |
| Предельные значения | Да |
| Мультиплексы | Да |
| Структуры | Да |
| Массивы | Да |
| Изображения |
| Число проектируемых изображений | 500 |
| Шаблоны | Да |
| Глобальное изображение | Да |
| Выбор изображений посредством ПЛК | Да |
| Передача номеров изображений посредством ПЛК | Да |
| Графические объекты |
| Число объектов на одно изображение | 400 |
| Текстовые поля | Да |
| Поля ввода-вывода | Да |
| Графические поля ввода-вывода (графические списки) | Да |
| Поля ввода-вывода символов (текстовые списки) | Да |
| Поля даты/времени | Да |
| Переключатели | Да |
| Графические индикаторы | Да |
| Иконки | Да |
| геометрические объекты | Да |
| Комплексные графические объекты |
| Число комплексных объектов на одно изображение | 20 |
| Индикация сообщений | Да |
| Индикация кривых | Да |
| Индикация пользователя | Да |
| Состояние/управление | Да |
| Индикация Sm@rtClient | Да |
| Индикация рецептур | Да |
| Индикация кривой f(x) | Да |
| Индикация диагностики системы | Да |
| Media Player | Нет |
| Строка | Да |
| Ползунок | Да |
| Индикаторы | Да |
| Аналоговые/цифровые часы | Да |
| Списки |
| Число текстовых списков на проект | 500 |
| Число элементов в текстовом списке | 500 |
| Число графических списков на проект | 500 |
| Число элементов в графическом списке | 500 |
| Архивирование |
| Число архивов на устройство | 50 |
| Число элементов в архиве | 20 000 |
| Архив сообщений | Да |
| Архив значений технологических параметров | Да |
| Способы архивирования | |
| — Последовательный архив | Да |
| — Круговой архив | Да |
| Место сохранения | |
| — Карта памяти | Да |
| — USB-накопитель | Да |
| — Ethernet | Да |
| Формат хранения данных | |
| — CSV | Да |
| — TXT | Нет |
| — RDB | Да |
| Безопасность |
| Число групп пользователей | 50 |
| Число полномочий пользователей | 32 |
| Число пользователей | 50 |
| Экспорт/импорт паролей | Да |
| SIMATIC Logon | Да |
| Протоколирование через принтер |
| Сообщения | Да |
| Отчет (протокол смены) | Да |
| Печатная копия | Нет |
| Электронная печать в файл | Нет |
| Комплекты шрифтов |
| Клавиатура | |
| — Североамериканский (английский) | Да |
| Передача данных (загрузка с носителя/на носитель) |
| MPI/PROFIBUS DP | Нет |
| USB | Нет |
| Ethernet | Да |
| Беспроводной интернет | Нет |
| Через внешний носитель данных | Да; Резервирование/восстановление |
| Интерфейс с технологическим оборудованием |
| S7-1200 | Да |
| S7-1500 | Да |
| S7-200 | Да |
| S7-300/400 | Да |
| LOGO! | Да |
| WinAC | Да; WinAC RTX |
| SINUMERIK | Да |
| SIMOTION | Да |
| Allen Bradley (EtherNet/IP) | Да |
| Allen Bradley (DF1) | Нет |
| Mitsubishi (MC TCP/IP) | Да |
| Mitsubishi (FX) | Да |
| OMRON (FINS TCP) | Нет |
| OMRON (Host Link) | Нет |
| Modicon (Modbus TCP/IP) | Да |
| Modicon (Modbus RTU) | Нет |
| OPC UA Client | Да |
| OPC UA Server | Да |
| Специальные инструменты/средства проектирования |
| Резервирование/восстановление вручную | Да |
| Автоматическое резервирование/восстановление | Да |
| Моделирование | Да |
| Переключение устройств | Да |
| Периферийные устройства/опции |
| Периферийные устройства | |
| Принтер | Да |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да |
| USB-накопитель | Да |
| Сетевая камера | Да |
| Возможность загрузки дополнительных программных компонентов | Да; Опции SIMATIC |
| Механические свойства/материалы |
| Материал корпуса (спереди) | |
| Пластиковый | Да |
| Алюминиевый | Нет |
| Высококачественная сталь | Нет |
| Размеры |
| Ширина лицевой панели корпуса | 307,5 mm |
| Высота лицевой панели корпуса | 200,9 mm |
| Массы |
| без упаковки | 1,5 kg |
| с упаковкой | 1,6 kg |
6AV2125-2JB03-0AX0
