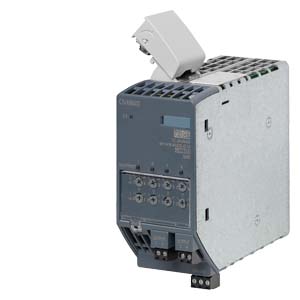

 | SITOP CNX8600 4X5A |
| SITOP CNX8600 4X 5A МОДУЛЬ РАСШИРЕНИЯ ДЛЯ PSU8600 ВЫХОД: DC 24 V/4X 5 A |
| Вход |
| Вход | |
| Напряжение питания | |
| 1 при переменном токе | |
| 2 при переменном токе | |
| 1 при переменном токе номинальное значение | |
| 2 при переменном токе номинальное значение | |
| при постоянном токе | |
| Номинальная величина напряжения Ue ном. | |
| Диапазон напряжения при переменном токе | |
| Примечание | |
| Входное напряжение | |
| 1 при переменном токе | |
| 2 при переменном токе | |
| при постоянном токе | |
| Вход c широким диапазоном возможностей | |
| Устойчивость к перенапряжению | |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | |
| Номинальная частота сети 1 | |
| Номинальная частота сети 2 | |
| Диапазон частоты сети | |
| Входной ток | |
| при номинальном значении входного напряжения 100 В | |
| при номинальном значении входного напряжения 120 В | |
| при номинальном значении входного напряжения 230 В | |
| при номинальном значении входного напряжения 240 В | |
| при номинальном значении входного напряжения 24 В | |
| при номинальном значении входного напряжения 48 В | |
| при номинальном значении входного напряжения 110 В | |
| при номинальном значении входного напряжения 220 В | |
| при номинальном значении входного напряжения 400 В | |
| при номинальном значении входного напряжения 420 В | |
| при номинальном значении входного напряжения 500 В | |
| при постоянном токе при номинальном значении входного напряжения 600 В | |
| Ограничение пускового тока (+ 25 °C), макс. | |
| длительность ограничения тока включения при 25 °C | |
| типовое | |
| максимальное | |
| It, макс. | |
| Встроенный предохранитель при входе | |
| Защита предохранителями в сетевой подводке (IEC 898) | |
| Выход |
| Выход | регулируемое постоянное напряжение без потенциала |
| Количество выходов | 4 |
| Номинальное значение напряжения Ua Nenn DC | 24 V |
| Выходное напряжение | |
| на выходе 1 при постоянном токе номинальное значение | 24 V |
| на выходе 2 при постоянном токе номинальное значение | 24 V |
| на выходе 3 при постоянном токе номинальное значение | 24 V |
| на выходе 4 при постоянном токе номинальное значение | 24 V |
| Общий допуск, статический ± | 3 % |
| сетевое статическое регулирование, ок. | 0,2 % |
| регулирование статической нагрузки, ок. | 0,1 % |
| Присоединение к линии датчиков регулирование напряжения в зависимости от кабеля, макс. | |
| Остаточная пульсация пиков амплитуды, макс. | 100 mV |
| Остаточная пульсация пиков амплитуды, тип. | |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 200 mV |
| Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц) | |
| Wertebereich | 5 ... 28 V |
| Функция продукта выходное напряжение можно регулировать | да |
| Настройка выходного напряжения | с помощью потенциометра; Снижение номинальных значений > 24 В: 4 %/V; макс. 120 Вт на кажд. вых. |
| Индикаторное табло | 3-х цветный светодиод для индикации состояния модуля; 3-х цветные светодиоды для индикации состояния выходов (по 1 для каждого выхода) |
| Сигнализация | Релейный контакт (переключающий контакт, нагрузочная способность контактов пост. ток 60 В/0,3 A) для сост. "Режим работы в норме" блока питания PSU8600 |
| Режим включения/отключения | без отклонения напряжения Ua (плавное включение) |
| Задержка запуска максимальная | 1,5 s; включение выходов без задержки времени |
| Включение выходов | возможна следующая регулировка: одновременное включение всех выходов после пуска в ход устройства или после выдержки времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ для последовательного включения выходов с помощью DIP-переключателя на блоке питания PSU8600 |
| Повышение напряжения, тип. | |
| время нарастания напряжения выходного напряжения максимальное | 500 ms |
| Номинальная величина тока Ia ном. | 20 A |
| мин. | |
| макс. | |
| Выходной ток | |
| на выход | 5 A |
| на выходе 1 номинальное значение | 5 A |
| на выходе 2 номинальное значение | 5 A |
| на выходе 3 номинальное значение | 5 A |
| на выходе 4 номинальное значение | 5 A |
| Диапазон тока | 0 ... 20 A |
| примечание | с помощью модуля расширения SITOP CNX8600 повышение макс. выходной мощности общей системы SITOP PSU8600 невозможно |
| отдаваемая активная мощность типовое | 480 W |
| кратковременный ток перегрузки | |
| при коротком замыкании во время разгона типовое | |
| при коротком замыкании во время эксплуатации типовое | |
| примечание | |
| длительность перегрузочной способности тока перегрузки | |
| при коротком замыкании во время разгона | |
| при коротком замыкании во время эксплуатации | |
| постоянный ток перегрузки | |
| при коротком замыкании во время разгона типовое | |
| при коротком замыкании во время эксплуатации типовое | |
| Характеристики продукта параллельное включение выходов | нет |
| Пригодность для параллельной работы для повышения мощности | нет |
| Число параллельно подключаемых устройств для повышения мощности, штук | |
| Коэффициент полезного действия |
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 97 % |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 15 W |
| Мощность потерь [Вт] при холостом ходе максимальное | |
| Регулирование |
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 0,1 % |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 0,4 % |
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | |
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | |
| Регулирование нагрузки дин. (Ia: 10/90/10 %), Ua ± тип. | |
| Время регулирования скачка нагрузки с 10 до 90 %, тип. | |
| Время регулирования скачка нагрузки с 90 до 10 %, тип. | |
| время регулирования максимальное | 10 ms |
| Защита и контроль |
| Защита от перегрузок на выходе | < 35 В |
| Ограничение тока | |
| Ограничение тока, тип. | |
| Ограничение тока | |
| Характеристика выхода с защитой от коротких замыканий | да |
| Защита от короткого замыкания | Электронное отключение при перегрузке |
| Порог чувствительности отключения при перегрузке | 0,5 ... 5 A |
| Тип настройки порога чувствительности | с помощью потенциометра |
| Характеристика электронного отключения при перегрузке | Ia >1,0…<1,5 x Ia порог допускается для 5 с; Ia limit (= 1,5 x Ia порог) допускается для 200 мс |
| Характеристика режима постоянного тока | |
| Сброс | с помощью клавиши для данного выхода |
| Удалённый сброс | потенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В) на блоке питания PSU8600 |
| установившийся ток короткого замыкания эффективное значение | |
| максимальное | |
| типовое | |
| Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации | |
| Индикатор перегрузок/короткого замыкания | 3-х цветный светодиод для индикации состояния модуля; 3-х цветные светодиоды для индикации состояния выходов (по 1 для каждого выхода) |
| Интерфейсы |
| Спецификация/интерфейс | Ethernet/PROFINET через блок питания PSU8600 |
| Безопасность |
| Разделение потенциалов первичное/вторичное | да |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 |
| Класс защиты | класс III |
| рабочий ток | |
| максимальное | |
| типовое | |
| Маркировка CE | да |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1) |
| Взрывозащита | IECEx Ex nA IIC T4 Gc; ATEX (EX) II 3G Ex nA IIC T4 Gc; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T4 |
| разрешение FM | - |
| Допуск CB | да |
| Разработка в судостроении | GL; ABS в подготовке |
| Класс защиты (EN 60529) | IP20 |
| Электромагнитная совместимость |
| Излучение помех (эмиссия) | EN 55022 класс B |
| Ограничение гармоник | |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 |
| Технические данные |
| Температура окружающей среды | |
| во время эксплуатации | -25 ... +60 °C |
| — примечание | при естественной конвекции (естественная конвекция) |
| во время транспортировки | -40 ... +85 °C |
| во время хранения | -40 ... +85 °C |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации |
| условия окружающей среды относительно температуры окружающей среды-давления воздуха-высоты монтажа | |
| Относительная влажность воздуха с выпадением росы максимальное | |
| Сопротивляемость по отношению к биологически активным веществам совместимость по EN 60721-3-3 | |
| Сопротивляемость по отношению к химически активным веществам совместимость по EN 60721-3-3 | |
| Сопротивляемость по отношению к механически активным веществам совместимость по EN 60721-3-3 | |
| Механика |
| Техника электропитания | штепсельные зажимы с винтовыми соединениями |
| Подключения | |
| вход сети | |
| выход | 1, 2, 3, 4: Два штепсельных зажима (1, 2 и 3, 4) с 2 винтовыми соединениями каждый, для 0,2 ... 2,5 мм; потенциал земли: штепсельный зажим с 3 винтовыми соединениями для 0,2 ... 2,5 мм |
| вспомогательные контакты | |
| Подключения сигнального контакта | |
| Функция продукта | |
| съемная клемма на входе | |
| съемная клемма на выходе | да |
| Исполнение интерфейса для коммуникации | |
| Пригодность к взаимодействию системный блок | да |
| Вид соединения с системными компонентами | с помощью встроенного соединительного штекера |
| Ширина корпуса | 60 mm |
| Высота корпуса | 125 mm |
| Глубина корпуса | 150 mm |
| соблюдаемое расстояние | |
| вверху | 50 mm |
| внизу | 50 mm |
| слева | 0 mm |
| справа | 0 mm |
| Вес, ок. | 1,15 kg |
| Характеристики продукта корпуса секционируемый корпус | да |
| Установка | защёлкивается на профильной шине EN 60715 35x15 |
| электрические принадлежности | |
| Механическая деталь | Табличка с обозначением устройства 20 мм 7 мм, TI-grey 3RT2900-1SB20 |
| Среднее время между отказами (MTBF) при 40 °C | 499 861 h |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
6EP4436-8XB00-0CY0
