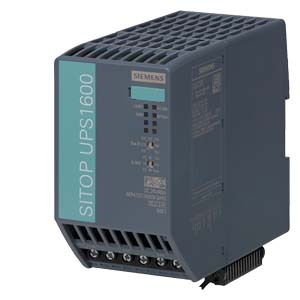

 | SITOP UPS1600 DC 24 V/40 A |
| SITOP UPS1600 40A БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ ВХОД: DC 24 V ВЫХОД: DC 24 V/40 A |
| Вход |
| Напряжение питания при постоянном токе номинальное значение | 24 V |
| форма кривой напряжения на входе | постоянный ток |
| Вход диапазон напряжений | 22 постоянного тока ... 29 В |
| регулируемый параметр срабатывания, напряжение для буферного подключения предварительно установленный | 22,5 V |
| регулируемый параметр срабатывания, напряжение для буферного подключения | 21 ... 25 V; регулировка: пост. ток 21 В, 21,5 В, 22 В, 22,5 В, 23 В, 24 В, 25 В или с помощью ПО |
| Входной ток при номинальном значении входного напряжения 24 В номинальное значение | 46 A; при макс. токе зарядки (5 A) |
| Резервное питание при исчезновении напряжения сети |
| вид накопителя энергии | с аккумуляторными батареями |
| исполнение перехода на резервный источник питания | Область регулирования с помощью поворотного кодового переключателя: 0,5 мин, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, макс. буферное время, или с помощью ПО |
| Зарядный ток | |
| 1 | 0,1 A |
| 2 | 5 A |
| регулируемый зарядный ток максимальное примечание | Автоматически, в зависимости от батарейного модуля |
| Выход |
| Выходное напряжение | |
| при нормальном режиме эксплуатации при постоянном токе номинальное значение | 24 V |
| при буферном режиме при постоянном токе номинальное значение | 24 V |
| формула для выходного напряжения | Ue - ок. 0,01 x I |
| время задержки пуска типовое | 60 s |
| время нарастания напряжения выходного напряжения типовое | 60 ms |
| Выходное напряжение при буферном режиме при постоянном токе | 19 ... 28,5 V |
| Выходной ток | |
| номинальное значение | 40 A |
| при нормальном режиме эксплуатации | 0 ... 120 A |
| при буферном режиме | 0 ... 120 A |
| Пиковый ток | 120 A |
| Характеристика выхода с защитой от коротких замыканий | да |
| Исполнение защиты при коротком замыкании | Ограничение до 3 x Inenn для 30 мс/мин; проводность 1,5 x Inenn для 5 сек/мин |
| отдаваемая активная мощность типовое | 960 W |
| Коэффициент полезного действия |
| Коэффициент полезного действия [%] | |
| при номинальном значении выходного напряжения при номинальном значении выходного тока типовое | 98,8 % |
| при режиме работы от аккумулятора типовое | 98,8 % |
| Мощность потерь [Вт] | |
| при номинальном значении выходного напряжения при номинальном значении выходного тока типовое | 12 W |
| при режиме работы от аккумулятора типовое | 12 W |
| Защита и контроль |
| Функция продукта | |
| защита от перепутывания полярности накопителя энергии | да |
| защита от перепутывания полярности против входного напряжения с перепутанной полярностью | да |
| Сигнализация |
| Исполнение индикации | |
| для нормальной эксплуатации | Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока |
| для буферного режима | буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт |
| Интерфейсы |
| Компонент продукта ПК-интерфейс | да |
| Исполнение интерфейса | нет |
| Безопасность |
| Разделение потенциалов между входом и выходом | нет |
| Класс зашиты оборудования | класс III |
| Сертификат соответствия | |
| CE | да |
| в качестве сертификации для США | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| относительно ATEX | IECEx Ex nA nC IIC T4 Gc; cCSAus (CSA C22.2 No. 213-M1987, ANSI/ISA-12.12.01-2013) Class I, Div. 2, Group ABCD, T4 |
| C-TIC | да |
| вид сертификации CB-сертификат | да |
| Морская упаковка | GL, ABS |
| Степень защиты IP | IP20 |
| Электромагнитная совместимость |
| Стандарт | |
| для излучения помех | EN 55022 класс B |
| для помехоустойчивости | EN 61000-6-2 |
| Технические данные |
| Температура окружающей среды | |
| во время эксплуатации | -25 ... +70 °C; при естественной конвекции (естественная конвекция) |
| во время транспортировки | -40 ... +85 °C |
| во время хранения | -40 ... +85 °C |
| экологическая категория согласно IEC 60721 | Климатический класс 3K3, без конденсации |
| Механика |
| Исполнение электрического подключения | винтовой зажим |
| на входе | 24 В постоянного тока: 2 винтовых зажима для 0,5 ... 16 мм/20 ... 6 AWG |
| на выходе | 24 В постоянного тока: 2 винтовых зажима для 0,5 ... 16 мм/20 ... 6 AWG |
| для аккумуляторного модуля | 24 В постоянного тока: 2 винтовых зажима для 0,5 ... 16 мм/20 ... 6 AWG |
| для цепи тока управления и статусного сообщения | 14 винтовых зажимов для 0,2 ... 1,5 мм/24 ... 16 AWG |
| Ширина корпуса | 70 mm |
| Высота корпуса | 125 mm |
| Глубина корпуса | 150 mm |
| соблюдаемое расстояние | |
| вверху | 50 mm |
| внизу | 50 mm |
| слева | 0 mm |
| справа | 0 mm |
| вес-нетто | 0,65 kg |
| Характеристики продукта корпуса секционируемый корпус | да |
| Вид крепления | защёлкивается на профильной шине EN 60715 35x7,5/15 |
| электрические принадлежности | Аккумуляторный модуль |
| Среднее время между отказами (MTBF) при 40 °C | 372 738 h |
| Условное обозначение согласно DIN EN 81346-2 | T |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
6EP4137-3AB00-0AY0
