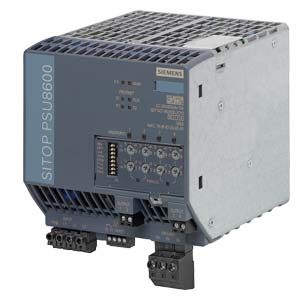

 | SITOP PSU8600 40A/4X10A PN |
| SITOP PSU8600 40A/4X 10A PN РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 B/40 A/4X 10 A C СОЕДИНЕНИЕМ PN/IE |
| Вход |
| Вход | 3-фазный переменный ток |
| Номинальная величина напряжения Ue ном. | 400 ... 500 V |
| Диапазон напряжения при переменном токе | 320 ... 575 V |
| Примечание | Снижение номинальных значений 320 … 360 и 530 … 575 В |
| Вход c широким диапазоном возможностей | да |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. | 15 ms; при Ue = 400 В; Приоритетное питание выхода 1 при исчезновении напряжения в сети выбирается с помощью DIP-переключателя |
| Номинальная частота сети 1 | 50 Hz |
| Номинальная частота сети 2 | 60 Hz |
| Диапазон частоты сети | 47 ... 63 Hz |
| Входной ток | |
| при номинальном значении входного напряжения 400 В | 2,75 A |
| при номинальном значении входного напряжения 500 В | 2,2 A |
| Ограничение пускового тока (+ 25 °C), макс. | 14 A |
| It, макс. | 2,24 A·s |
| Встроенный предохранитель при входе | отсутствует |
| Защита предохранителями в сетевой подводке (IEC 898) | требуется: LS-переключатель трёхполюсного подключения от 10 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489) |
| Выход |
| Выход | регулируемое постоянное напряжение без потенциала |
| Количество выходов | 4 |
| Номинальное значение напряжения Ua Nenn DC | 24 V |
| Выходное напряжение | |
| на выходе 1 при постоянном токе номинальное значение | 24 V |
| на выходе 2 при постоянном токе номинальное значение | 24 V |
| на выходе 3 при постоянном токе номинальное значение | 24 V |
| на выходе 4 при постоянном токе номинальное значение | 24 V |
| Общий допуск, статический ± | 3 % |
| сетевое статическое регулирование, ок. | 0,2 % |
| регулирование статической нагрузки, ок. | 0,1 % |
| Остаточная пульсация пиков амплитуды, макс. | 100 mV |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 200 mV |
| Wertebereich | 5 ... 28 V |
| Функция продукта выходное напряжение можно регулировать | да |
| Настройка выходного напряжения | с помощью потенциометра; Снижение номинальных значений > 24 В: 4 %/V; макс. 240 Вт на кажд. вых., макс. 960 Вт для общей системы |
| Индикаторное табло | 3-х цветный светодиод для индикации состояния устройства; светодиод индикации ручного/дистанционного режима; 4 светодиода для индикации коммуникации через PROFINET; 3-х цветные светодиоды для индикации состояния выходов (по 1 для каждого выхода); зеленый светодиод индикации режима параллельной работы выходов 1 и 2 / 3 и 4 |
| Сигнализация | Релейный контакт (переключающий контакт, нагрузочная способность контактов пост. ток 60 В/0,3 A) для сост. "Режим работы в норме" |
| Режим включения/отключения | без отклонения напряжения Ua (плавное включение) |
| Задержка запуска максимальная | 1 s; включение выходов без задержки времени |
| Включение выходов | возможна следующая регулировка: одновременное включение всех выходов после пуска в ход устройства или после выдержки времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ для последовательного включения выходов с помощью DIP-переключателя |
| время нарастания напряжения выходного напряжения максимальное | 500 ms |
| Номинальная величина тока Ia ном. | 40 A |
| Выходной ток | |
| на выход | 10 A |
| на выходе 1 номинальное значение | 10 A |
| на выходе 2 номинальное значение | 10 A |
| на выходе 3 номинальное значение | 10 A |
| на выходе 4 номинальное значение | 10 A |
| Диапазон тока | 0 ... 40 A |
| примечание | +50 ... +60 °C: снижение номинальных значений 2,5%/K; с модулем расширения CNX8600 и при макс. суммарной мощности нагрузки всех выходов базового устройства 480 Вт - без снижения номинальных значений |
| отдаваемая активная мощность типовое | 960 W |
| Характеристики продукта параллельное включение выходов | да ; Параллельная схема выходов 1 и 2 или выходов 3 и 4 выбирается с помощью DIP-переключателя |
| Пригодность для параллельной работы для повышения мощности | нет |
| Коэффициент полезного действия |
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 93 % |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 72 W |
| Мощность потерь [Вт] при холостом ходе максимальное | 20 W |
| Регулирование |
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 0,1 % |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 0,4 % |
| время регулирования максимальное | 10 ms |
| Защита и контроль |
| Защита от перегрузок на выходе | < 35 В |
| Характеристика выхода с защитой от коротких замыканий | да |
| Защита от короткого замыкания | Электронное отключение при перегрузке; по желанию для выхода 4 с помощью DIP-переключателя выбирается режим раб. при пост. токе |
| Порог чувствительности отключения при перегрузке | 0,5 ... 10 A |
| Тип настройки порога чувствительности | с помощью потенциометра |
| Характеристика электронного отключения при перегрузке | Ia >1,0…<1,5 x Ia порог допускается для 5 с; Ia limit (= 1,5 x Ia порог) допускается для 200 мс |
| Характеристика режима постоянного тока | Ia limit (= 1,5 x Ia порог) допускается для 5 с, после этого - постоянный порог Ia |
| Сброс | с помощью клавиши для данного выхода |
| Удалённый сброс | потенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В) |
| Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации | Для общей системы допускается нагрузка 150 % IaNenn до 5 с/мин |
| Индикатор перегрузок/короткого замыкания | 3-х цветный светодиод для индикации состояния устройства; 3-х цветные светодиоды для индикации состояния выходов (по 1 для каждого выхода) |
| Интерфейсы |
| Спецификация/интерфейс | Ethernet/PROFINET |
| Безопасность |
| Разделение потенциалов первичное/вторичное | да |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 |
| Класс защиты | класс I |
| рабочий ток | |
| максимальное | 3,5 mA |
| Маркировка CE | да |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1) |
| Взрывозащита | IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T4 |
| разрешение FM | - |
| Допуск CB | да |
| Разработка в судостроении | GL; ABS в подготовке |
| Класс защиты (EN 60529) | IP20 |
| Электромагнитная совместимость |
| Излучение помех (эмиссия) | EN 55022 класс B |
| Ограничение гармоник | EN 61000-3-2 |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 |
| Технические данные |
| Температура окружающей среды | |
| во время эксплуатации | -25 ... +60 °C |
| — примечание | при естественной конвекции (естественная конвекция) |
| во время транспортировки | -40 ... +85 °C |
| во время хранения | -40 ... +85 °C |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации |
| Механика |
| Техника электропитания | штепсельные зажимы с винтовыми соединениями |
| Подключения | |
| вход сети | L1, L2, L3, PE: штепсельный зажим с 1 винтовым соединением каждый для 0,08 ... 4 мм одно- и тонкожильных проводников |
| выход | 1, 2, 3, 4: Два штепсельных зажима (1, 2 и 3, 4) с 2 винтовыми соединениями каждый, для 0,2 ... 2,5 мм; 0 V: штепсельный зажим с 3 винтовыми соединениями для 0,5 ... 10 мм |
| вспомогательные контакты | RST (Сброс): штепсельный зажим (вместе с известит. сигналом с 1 винтовым соединением для 0,2 ... 1,5 мм |
| Подключения сигнального контакта | 11, 12, 14 (известительный сигнал): штепсельный зажим (вместе с перезапуском) с 1 винтовым соединением каждый, для 0,2 ... 1,5 мм |
| Функция продукта | |
| съемная клемма на входе | да |
| съемная клемма на выходе | да |
| Исполнение интерфейса для коммуникации | PROFINET/Ethernet: два RJ45 гнезда (2-портовый переключатель) |
| Пригодность к взаимодействию системный блок | да |
| Ширина корпуса | 125 mm |
| Высота корпуса | 125 mm |
| Глубина корпуса | 150 mm |
| соблюдаемое расстояние | |
| вверху | 50 mm |
| внизу | 50 mm |
| слева | 0 mm |
| справа | 0 mm |
| Вес, ок. | 2,6 kg |
| Характеристики продукта корпуса секционируемый корпус | да |
| Установка | защёлкивается на профильной шине EN 60715 35x15 |
| электрические принадлежности | Модули расширения CNX8600, буферные модули BUF8600 |
| Механическая деталь | Табличка с обозначением устройства 20 мм 7 мм, TI-grey 3RT2900-1SB20 |
| Среднее время между отказами (MTBF) при 40 °C | 226 272 h |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
6EP3437-8MB00-2CY0
