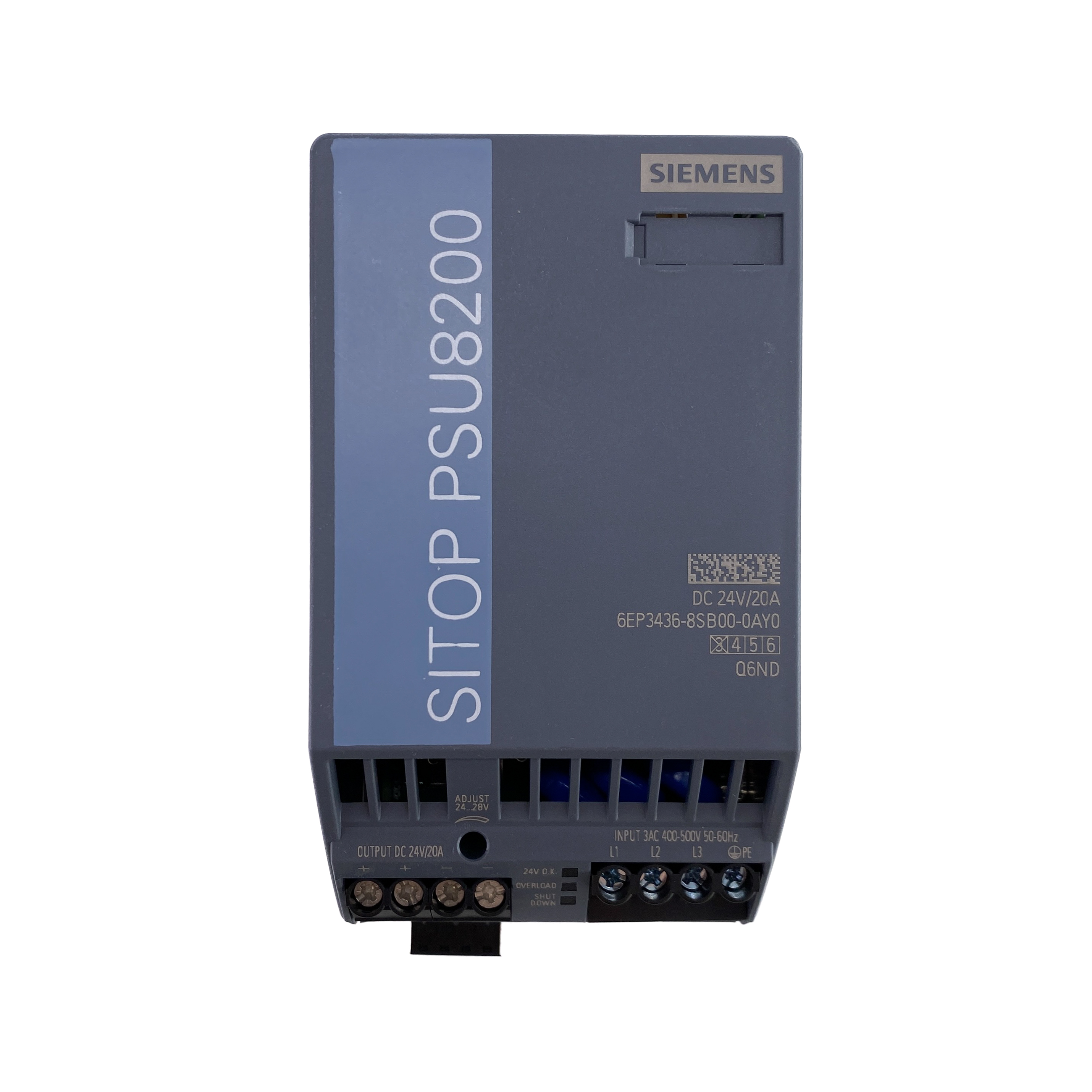

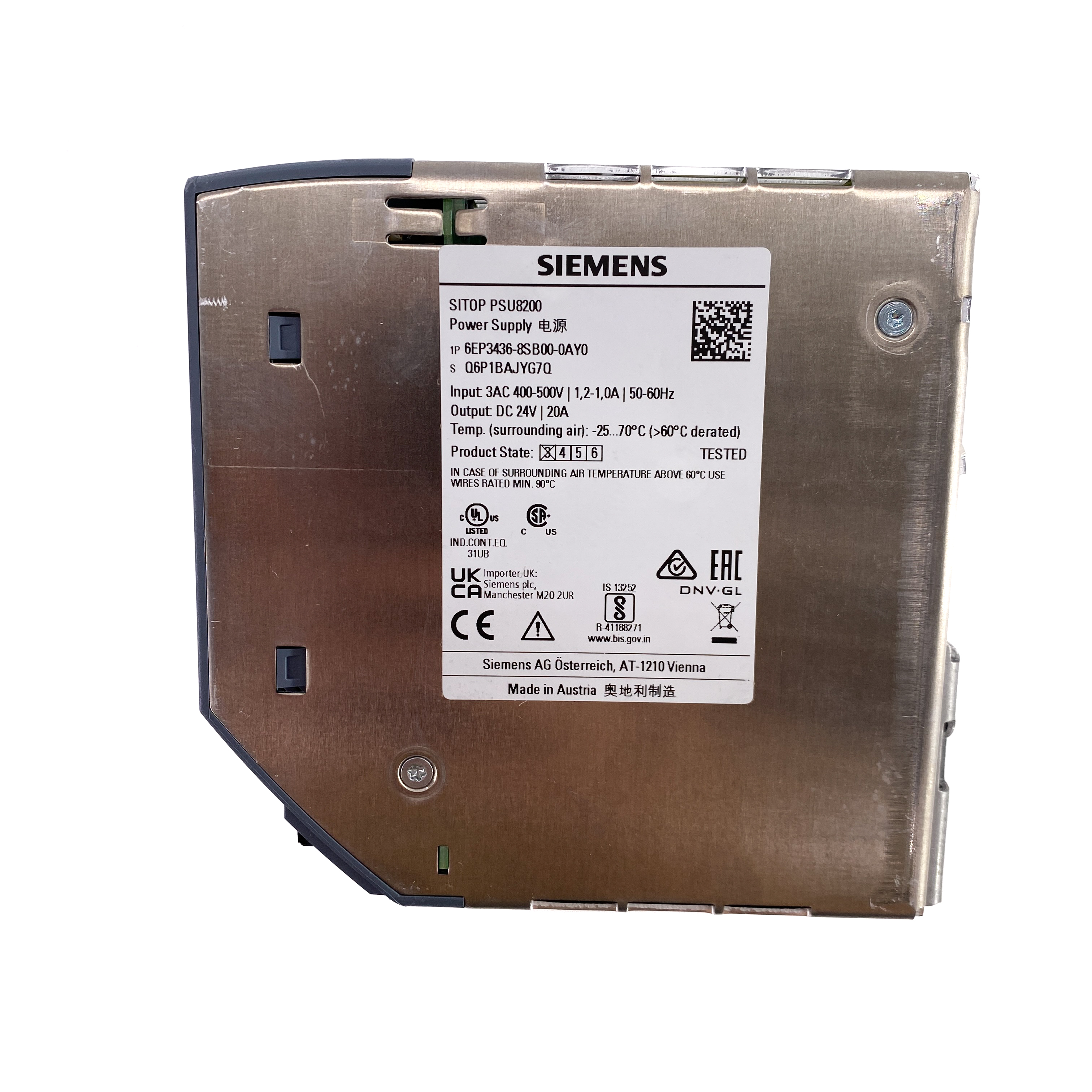

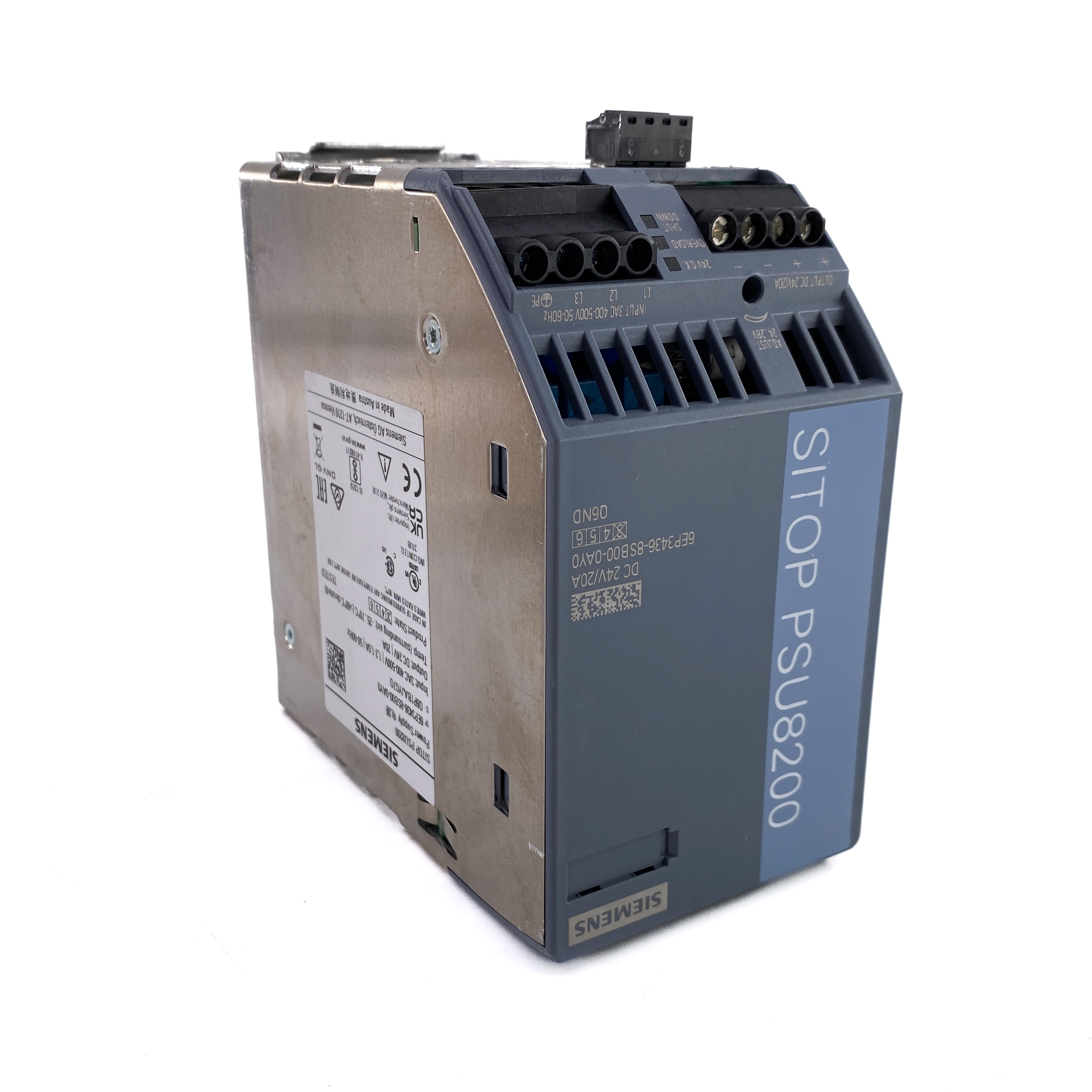

SITOP PSU8200 24 B/20 A |
| SITOP PSU8200 24 В/20 A РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/20 A |
| Вход |
| Вход |
3-фазный переменный ток |
| Номинальная величина напряжения Ue ном. |
400 ... 500 V |
| Диапазон напряжения при переменном токе |
320 ... 575 V |
| Вход c широким диапазоном возможностей |
да |
| Резервное питание при исчезновении напряжения сети при номинальном Ia, мин. |
15 ms; при Ue = 400 В |
| Номинальная частота сети 1 |
50 Hz |
| Номинальная частота сети 2 |
60 Hz |
| Диапазон частоты сети |
47 ... 63 Hz |
| Входной ток |
|
| при номинальном значении входного напряжения 400 В |
1,2 A |
| при номинальном значении входного напряжения 500 В |
1 A |
| Ограничение пускового тока (+ 25 °C), макс. |
16 A |
| It, макс. |
0,8 A·s |
| Встроенный предохранитель при входе |
отсутствует |
| Защита предохранителями в сетевой подводке (IEC 898) |
требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489) |
| Выход |
| Выход |
регулируемое постоянное напряжение без потенциала |
| Номинальное значение напряжения Ua Nenn DC |
24 V |
| Общий допуск, статический ± |
3 % |
| сетевое статическое регулирование, ок. |
0,1 % |
| регулирование статической нагрузки, ок. |
0,2 % |
| Остаточная пульсация пиков амплитуды, макс. |
100 mV |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) |
200 mV |
| Wertebereich |
24 ... 28 V |
| Функция продукта выходное напряжение можно регулировать |
да |
| Настройка выходного напряжения |
с помощью потенциометра; макс. 480 Вт |
| Индикаторное табло |
Светодиод зеленый для 24 В O.K. |
| Сигнализация |
Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K. |
| Режим включения/отключения |
без отклонения напряжения Ua (плавное включение) |
| Задержка запуска максимальная |
2,5 s |
| время нарастания напряжения выходного напряжения максимальное |
500 ms |
| Номинальная величина тока Ia ном. |
20 A |
| Диапазон тока |
0 ... 20 A |
| примечание |
+60 ... +70 °C: снижение номинальных значений 2%/K |
| отдаваемая активная мощность типовое |
480 W |
| кратковременный ток перегрузки |
|
| при коротком замыкании во время эксплуатации типовое |
60 A |
| длительность перегрузочной способности тока перегрузки |
|
| при коротком замыкании во время эксплуатации |
25 ms |
| постоянный ток перегрузки |
|
| при коротком замыкании во время разгона типовое |
22 A |
| Пригодность для параллельной работы для повышения мощности |
да ; переключаемая характеристика |
| Число параллельно подключаемых устройств для повышения мощности, штук |
2 |
| Коэффициент полезного действия |
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. |
94 % |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. |
31 W |
| Регулирование |
| Регулирование сети дин. (номинальное Ue ±15 %), макс. |
0,1 % |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. |
1 % |
| Время регулирования скачка нагрузки с 50 до 100 %, тип. |
0,2 ms |
| Время регулирования скачка нагрузки с 100 до 50 %, тип. |
0,2 ms |
| Регулирование нагрузки дин. (Ia: 10/90/10 %), Ua ± тип. |
2 % |
| Время регулирования скачка нагрузки с 10 до 90 %, тип. |
0,2 ms |
| Время регулирования скачка нагрузки с 90 до 10 %, тип. |
0,2 ms |
| время регулирования максимальное |
10 ms |
| Защита и контроль |
| Защита от перегрузок на выходе |
< 32 B |
| Ограничение тока, тип. |
22 A |
| Характеристика выхода с защитой от коротких замыканий |
да |
| Защита от короткого замыкания |
выборочная характеристика при постоянном токе ок. 22 A или отключение с сохранением |
| установившийся ток короткого замыкания эффективное значение |
|
| типовое |
22 A |
| Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации |
допускает перегрузку до 150 % номинального тока Ia до 5 с/мин |
| Индикатор перегрузок/короткого замыкания |
Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением" |
| Безопасность |
| Разделение потенциалов первичное/вторичное |
да |
| Разделение потенциалов |
выходное напряжение SELV Ua по EN 60950-1 |
| Класс защиты |
класс I |
| рабочий ток |
|
| максимальное |
3,5 mA |
| типовое |
0,9 mA |
| Маркировка CE |
да |
| Допуск UL/cUL (CSA) |
cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| Взрывозащита |
IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T4 |
| разрешение FM |
- |
| Допуск CB |
да |
| Разработка в судостроении |
GL, ABS |
| Класс защиты (EN 60529) |
IP20 |
| Электромагнитная совместимость |
| Излучение помех (эмиссия) |
EN 55022 класс B |
| Ограничение гармоник |
EN 61000-3-2 |
| Помехоустойчивость (иммунитет) |
EN 61000-6-2 |
| Технические данные |
| Температура окружающей среды |
|
| во время эксплуатации |
-25 ... +70 °C |
| во время транспортировки |
-40 ... +85 °C |
| во время хранения |
-40 ... +85 °C |
| Класс влагозащиты согласно EN 60721 |
Климатический класс 3K3, без конденсации |
| Механика |
| Техника электропитания |
винтовой зажим |
| Подключения |
|
| вход сети |
L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм одно-/тонкопроволочный |
| выход |
+, -: по 2 винтовых зажима для 0,2 ... 4 мм |
| вспомогательные контакты |
13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,14 ... 1,5 мм; 15, 16 (Remote): по 1 винтовому зажиму для 0,14 ... 1,5 мм |
| Ширина корпуса |
70 mm |
| Высота корпуса |
125 mm |
| Глубина корпуса |
125 mm |
| соблюдаемое расстояние |
|
| вверху |
50 mm |
| внизу |
50 mm |
| слева |
0 mm |
| справа |
0 mm |
| Вес, ок. |
1,2 kg |
| Характеристики продукта корпуса секционируемый корпус |
да |
| Установка |
защёлкивается на профильной шине EN 60715 35x7,5/15 |
| электрические принадлежности |
Буферный модуль |
| Механическая деталь |
Табличка маркировки прибора 20 мм 7 мм, светло-бирюзовый 3RT1900-1SB20 |
| Среднее время между отказами (MTBF) при 40 °C |
590 573 h |
| прочие указания |
Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
6EP3436-8SB00-0AY0
