6EP1961-3BA21

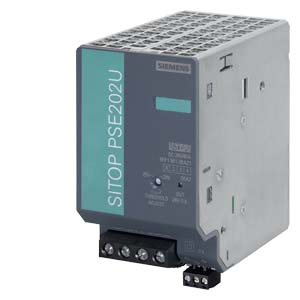

SITOP PSE202U, МОДУЛЬ РЕЗЕРВИРОВАНИЯ ВХОД/ВЫХОД: =24 В/40 A, МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ СОВМЕСТНОЙ РАБОТЫ ДВУХ БЛОКОВ ПИТАНИЯ SITOP С МАКСИМАЛЬНЫМ ВЫХОДНЫМ ТОКОМ 20 A ДЛЯ КАЖДОГО

6AG1961-3BA21-4AX0

Артикул: 6EP1961-3BA21

Страна происхождения: Австрия

Характеристики товара

Вид продуктов:

Модуль резервирования PSE202U

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

13,50 x 13,50 x 8,00CM

Ценовая группа:

588

Вес Нетто (кг):

1 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:103,88 p

Описание

Блоки питания SITOP; Коммуникационные процессоры для S7-200/-1200 6EP1961-3BA21

Блоки питания 6EP1961-3BA21 фирмы СИМЕНС.

Коммуникационные процессоры – это важные компоненты обеспечения надежности, они увеличивают срок службы и повышают экономичность работы электронных компонентов различных систем автоматизации.

Технические характеристики зависят от элемента контроля, для которого предназначен процессор.

Блоки питания СИМЕНС применяются в технологических системах, общественных зданиях, машиностроении, автомобильной промышленности и так далее.

Блоки питания SIEMENS 6EP1961-3BA21 обеспечивают бесперебойную, непрерывную подачу питания на ваше оборудование.

Процессор коммуникационный для программируемых контроллеров обеспечивает работу систем коммуникационных сетевого устройства PROFIBUS DP.

Предназначен для создания рентабельных решений по созданию распределительных служб, а также для встраивания контроллеров в установки автоматического контроля.

Купить оборудование SIEMENS 6EP1961-3BA21, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».

По любым, интересующим Вас вопросам, таким как: паспорт, техническое описание, доставка, характеристики, документация, применяемость, комплектация, цена, отправка в регионы, монтаж и так далее, уточняйте по телефону.

Технические характеристики

Технические характеристики 6EP19613BA21

		РЕЗЕРВНЫЙ МОДУЛЬ SITOP
		РЕЗЕРВНЫЙ МОДУЛЬ SITOP PSE202U ВХОД/ВЫХОД: DC 24 В/40 А ПРЕДНАЗНАЧЕН ДЛЯ РАЗДЕЛЕНИЯ ДВУХ БЛОКОВ ЭЛЕКТРОПИТАНИЯ SITOP С МАКСИМАЛЬНЫМ ВЫХОДНЫМ ТОКОМ ПО 20 А.
Вход
Вход		Стабилизированное напряжение
Напряжение питания
1 при переменном токе
2 при переменном токе
1 при переменном токе номинальное значение
2 при переменном токе номинальное значение
при постоянном токе		24 ... 24 V
Номинальная величина напряжения Ue ном.
Диапазон напряжения при переменном токе
Примечание
Входное напряжение
1 при переменном токе
2 при переменном токе
при постоянном токе		24 ... 28,8 V
Вход c широким диапазоном возможностей
Устойчивость к перенапряжению
Резервное питание при исчезновении напряжения сети при номинальном Ia, мин.
Номинальная частота сети 1
Номинальная частота сети 2
Диапазон частоты сети
Входной ток
при номинальном значении входного напряжения 100 В
при номинальном значении входного напряжения 120 В
при номинальном значении входного напряжения 230 В
при номинальном значении входного напряжения 240 В
при номинальном значении входного напряжения 24 В
при номинальном значении входного напряжения 48 В
при номинальном значении входного напряжения 110 В
при номинальном значении входного напряжения 220 В
при номинальном значении входного напряжения 400 В
при номинальном значении входного напряжения 420 В
при номинальном значении входного напряжения 500 В
при постоянном токе при номинальном значении входного напряжения 600 В
Ограничение пускового тока (+ 25 °C), макс.
длительность ограничения тока включения при 25 °C
типовое
максимальное
It, макс.
Встроенный предохранитель при входе
Защита предохранителями в сетевой подводке (IEC 898)
Выход
Выход		регулируемое постоянное напряжение без потенциала
Количество выходов
Номинальное значение напряжения Ua Nenn DC		24 V
Выходное напряжение		Ue - ок. 0,5 В
на выходе 1 при постоянном токе номинальное значение
на выходе 2 при постоянном токе номинальное значение
на выходе 3 при постоянном токе номинальное значение
на выходе 4 при постоянном токе номинальное значение
Общий допуск, статический ±
сетевое статическое регулирование, ок.
регулирование статической нагрузки, ок.
Присоединение к линии датчиков регулирование напряжения в зависимости от кабеля, макс.
Остаточная пульсация пиков амплитуды, макс.
Остаточная пульсация пиков амплитуды, тип.
Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц)
Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц)
Wertebereich
Функция продукта выходное напряжение можно регулировать		нет
Настройка выходного напряжения
Индикаторное табло		Светодиод зелёный для "обоих напряжений на входе > порог переключения"; светодиод красный для "как минимум одного напряжения на входе < порог переключения"
Сигнализация		беспотенциальный контакт реле (переключающий контакт, нагрузочная способность контакта 8 A/переменный ток 240 В, постоянный ток 24 В): Сообщение O. K., если оба напряжения на входе > порога переключения, диапазон регулировки порога переключения от 20 ... до 25 В
Режим включения/отключения
Задержка запуска максимальная
Включение выходов
Повышение напряжения, тип.
время нарастания напряжения выходного напряжения максимальное
Номинальная величина тока Ia ном.		40 A
мин.
макс.
Выходной ток
на выход
на выходе 1 номинальное значение
на выходе 2 номинальное значение
на выходе 3 номинальное значение
на выходе 4 номинальное значение
Диапазон тока		40 A
примечание		максимальный суммарный ток 40 A
отдаваемая активная мощность типовое
кратковременный ток перегрузки
при коротком замыкании во время разгона типовое
при коротком замыкании во время эксплуатации типовое
примечание
длительность перегрузочной способности тока перегрузки
при коротком замыкании во время разгона
при коротком замыкании во время эксплуатации
постоянный ток перегрузки
при коротком замыкании во время разгона типовое
при коротком замыкании во время эксплуатации типовое
Характеристики продукта параллельное включение выходов
Пригодность для параллельной работы для повышения мощности
Число параллельно подключаемых устройств для повышения мощности, штук
Коэффициент полезного действия
Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок.
Потеря мощности при номинальном Ua, номинальное Ia, ок.
Мощность потерь [Вт] при холостом ходе максимальное
Регулирование
Регулирование сети дин. (номинальное Ue ±15 %), макс.
Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип.
Время регулирования скачка нагрузки с 50 до 100 %, тип.
Время регулирования скачка нагрузки с 100 до 50 %, тип.
Регулирование нагрузки дин. (Ia: 10/90/10 %), Ua ± тип.
Время регулирования скачка нагрузки с 10 до 90 %, тип.
Время регулирования скачка нагрузки с 90 до 10 %, тип.
время регулирования максимальное
Защита и контроль
Защита от перегрузок на выходе
Ограничение тока
Ограничение тока, тип.
Ограничение тока
Характеристика выхода с защитой от коротких замыканий
Защита от короткого замыкания
Порог чувствительности отключения при перегрузке
Тип настройки порога чувствительности
Характеристика электронного отключения при перегрузке
Характеристика режима постоянного тока
Сброс
Удалённый сброс
установившийся ток короткого замыкания эффективное значение
максимальное
типовое
Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации
Индикатор перегрузок/короткого замыкания
Интерфейсы
Спецификация/интерфейс
Безопасность
Разделение потенциалов первичное/вторичное
Разделение потенциалов		да, SELV по EN 60950-1 (контакт реле)
Класс защиты		класс I
рабочий ток
максимальное
типовое
Маркировка CE		да
Допуск UL/cUL (CSA)		cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Взрывозащита		IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nAC IIC T4; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T4
разрешение FM		-
Допуск CB		нет
Разработка в судостроении		GL, ABS
Класс защиты (EN 60529)		IP20
Электромагнитная совместимость
Излучение помех (эмиссия)		EN 55022 класс B
Ограничение гармоник
Помехоустойчивость (иммунитет)		EN 61000-6-2
Технические данные
Температура окружающей среды
во время эксплуатации		-25 ... +60 °C
— примечание		при естественной конвекции (естественная конвекция)
во время транспортировки		-40 ... +85 °C
во время хранения		-40 ... +85 °C
Класс влагозащиты согласно EN 60721		Климатический класс 3K3, без конденсации
условия окружающей среды относительно температуры окружающей среды-давления воздуха-высоты монтажа
Относительная влажность воздуха с выпадением росы максимальное
Сопротивляемость по отношению к биологически активным веществам совместимость по EN 60721-3-3
Сопротивляемость по отношению к химически активным веществам совместимость по EN 60721-3-3
Сопротивляемость по отношению к механически активным веществам совместимость по EN 60721-3-3
Механика
Техника электропитания		винтовой зажим
Подключения
вход сети		вход, выход и земля: по 1 винтовому зажиму для 0,33 ... 10 мм одно-/тонкопроволочный
выход
вспомогательные контакты		Контакт реле: 3 винтовому зажиму для 0,5 ... 2,5 мм одно-/тонкопроволочному
Подключения сигнального контакта
Функция продукта
съемная клемма на входе
съемная клемма на выходе
Исполнение интерфейса для коммуникации
Пригодность к взаимодействию системный блок
Вид соединения с системными компонентами
Ширина корпуса		70 mm
Высота корпуса		125 mm
Глубина корпуса		125 mm
соблюдаемое расстояние
вверху		50 mm
внизу		50 mm
слева		0 mm
справа		0 mm
Вес, ок.		0,5 kg
Характеристики продукта корпуса секционируемый корпус		да
Установка		защёлкивается на профильной шине EN 60715 35x7,5/15
электрические принадлежности
Механическая деталь
Среднее время между отказами (MTBF) при 40 °C		6 471 654 h
прочие указания		Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

Купить 6EP1961-3BA21 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK» Если у Вас есть вопросы, связанные с 6EP1961-3BA21, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРK» занимается продажей оборудования SIEMENS, в том числе и 6EP1961-3BA21, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
