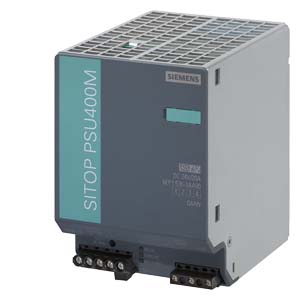

 | SITOP PSU400M 24 В/20 A |
| SITOP PSU400M 20 А DC/DC-ПРЕОБРАЗОВАТЕЛЬ ВХОД: DC 600 В ВЫХОД: DC 24 В/20 A |
| Вход |
| Вход | Стабилизированное напряжение |
| Напряжение питания | |
| при постоянном токе | 600 ... 600 V |
| Примечание | пуск начиная с прибл. 340 В постоянного тока; снижение номинальных значений при 300 постоянного тока... 400 В и 824 постоянного тока ... необходимо 900 В |
| Входное напряжение | |
| при постоянном токе | 300 ... 900 V |
| Устойчивость к перенапряжению | отключение при Ue > 900 В постоянного тока |
| Входной ток | |
| при постоянном токе при номинальном значении входного напряжения 600 В | 0,85 A |
| Ограничение пускового тока (+ 25 °C), макс. | 8 A |
| It, макс. | 0,02 A·s |
| Встроенный предохранитель при входе | да, коммутационная способность 20 кА; L/R < 2 мс ("+" и "-" вход) |
| Выход |
| Выход | регулируемое постоянное напряжение без потенциала |
| Номинальное значение напряжения Ua Nenn DC | 24 V |
| Общий допуск, статический ± | 3 % |
| сетевое статическое регулирование, ок. | 0,3 % |
| регулирование статической нагрузки, ок. | 0,3 % |
| Остаточная пульсация пиков амплитуды, макс. | 150 mV |
| Остаточная пульсация пиков амплитуды, тип. | 30 mV |
| Пики амплитуды, макс. (ширина полосы пропускания ок. 20 МГц) | 200 mV |
| Пики амплитуды, тип. (ширина полосы пропускания ок. 20 МГц) | 100 mV |
| Wertebereich | 24 ... 28,8 V |
| Функция продукта выходное напряжение можно регулировать | да |
| Настройка выходного напряжения | с помощью потенциометра; макс. 480 Вт |
| Индикаторное табло | Светодиод зелёный для 24 В О.К., светодиод зеленый мигающий для задержки запуска |
| Сигнализация | Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A; 30 В постоянного тока/1 А) для 24 В O.K. |
| Режим включения/отключения | без отклонения напряжения Ua (плавное включение) |
| Задержка запуска максимальная | 0,1 s; 10 с регулируется с помощью переключателя |
| время нарастания напряжения выходного напряжения максимальное | 150 ms |
| Номинальная величина тока Ia ном. | 20 A |
| Диапазон тока | 0 ... 20 A |
| примечание | +60 ... +70 °C: снижение номинальных значений 5,5%/K |
| отдаваемая активная мощность типовое | 480 W |
| кратковременный ток перегрузки | |
| при коротком замыкании во время разгона типовое | 40 A |
| при коротком замыкании во время эксплуатации типовое | 60 A |
| длительность перегрузочной способности тока перегрузки | |
| при коротком замыкании во время разгона | 150 ms |
| при коротком замыкании во время эксплуатации | 25 ms |
| постоянный ток перегрузки | |
| при коротком замыкании во время разгона типовое | 23 A |
| Пригодность для параллельной работы для повышения мощности | да ; переключаемая характеристика |
| Число параллельно подключаемых устройств для повышения мощности, штук | 2 |
| Коэффициент полезного действия |
| Коэффициент полезного действия при номинальном Ua, номинальное Ia, ок. | 95 % |
| Потеря мощности при номинальном Ua, номинальное Ia, ок. | 25 W |
| Регулирование |
| Регулирование сети дин. (номинальное Ue ±15 %), макс. | 1,5 % |
| Регулирование нагрузки дин. (импульс тока Ia: 50/100/50 %), Ua ± тип. | 1,5 % |
| Время регулирования скачка нагрузки с 50 до 100 %, тип. | 1 ms |
| Время регулирования скачка нагрузки с 100 до 50 %, тип. | 1 ms |
| время регулирования максимальное | 5 ms |
| Защита и контроль |
| Защита от перегрузок на выходе | < 33 В |
| Ограничение тока, тип. | 22 A |
| Характеристика выхода с защитой от коротких замыканий | да |
| Защита от короткого замыкания | выборочная характеристика при постоянном токе ок. 22 A или отключение с сохранением |
| установившийся ток короткого замыкания эффективное значение | |
| типовое | 22 A |
| Перегрузочная способность для тока перегрузки при нормальном режиме эксплуатации | допускает перегрузку до 150 % номинального тока Ia до 5 с/мин |
| Индикатор перегрузок/короткого замыкания | Светодиод жёлтый для "Перегрузки", светодиод красный для "отключения с сохранением", мигающий красный для "Перегрева" |
| Безопасность |
| Разделение потенциалов первичное/вторичное | да |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 |
| Класс защиты | класс I |
| Маркировка CE | да |
| Допуск UL/cUL (CSA) | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 |
| Взрывозащита | - |
| разрешение FM | - |
| Допуск CB | да |
| Разработка в судостроении | GL |
| Класс защиты (EN 60529) | IP20 |
| Электромагнитная совместимость |
| Излучение помех (эмиссия) | EN 55022 класс A (освещение) |
| Ограничение гармоник | - |
| Помехоустойчивость (иммунитет) | EN 61000-6-2 |
| Технические данные |
| Температура окружающей среды | |
| во время эксплуатации | -25 ... +70 °C |
| — примечание | при естественной конвекции (естественная конвекция) |
| во время транспортировки | -40 ... +85 °C |
| во время хранения | -40 ... +85 °C |
| Класс влагозащиты согласно EN 60721 | Климатический класс 3K3, без конденсации |
| Механика |
| Техника электропитания | винтовой зажим |
| Подключения | |
| вход сети | вход постоянного тока +, -, PE: по 1 винтовому зажиму для 0,2 ... 6/4 мм одно-/тонкопроволочный |
| выход | +, -: по 2 винтовых зажима для 0,2 ... 6/4 мм одно-/тонкопроволочный |
| вспомогательные контакты | Сигналы оповещения: 2 винтовых зажима для 0,14 ... 1,5 мм одно-/тонкопроволочных |
| Ширина корпуса | 90 mm |
| Высота корпуса | 125 mm |
| Глубина корпуса | 125 mm |
| соблюдаемое расстояние | |
| вверху | 50 mm |
| внизу | 50 mm |
| слева | 0 mm |
| справа | 0 mm |
| Вес, ок. | 1,2 kg |
| Характеристики продукта корпуса секционируемый корпус | да |
| Установка | защёлкивается на профильной шине EN 60715 35x7,5/15 |
| Механическая деталь | Табличка маркировки прибора 20 мм 7 мм, светло-бирюзовый 3RT1900-1SB20 |
| Среднее время между отказами (MTBF) при 40 °C | 622 277 h |
| прочие указания | Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний) |
6EP1536-3AA00
