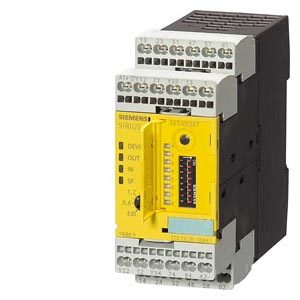

 | SIRIUS SAFETY RELAY WITH RELAY RELEASE CIRCUITS (RC), DC 24V, 45.0MM, SPRING-LOADED TERMINAL, RC INSTANT.: 2NO, RC DELAYED: 2, MK: 4, 8-FUNCTION SWITCH, BASIC DEVICE, MAX. ACHIEVABLE PL TO EN13849-1: E, MAX. ACHIEVABLE SIL TO IEC61508:3, |
| Общие технические данные: |
| Фирменное название продукта | SIRIUS |
| Наименование продукта | коммутационное устройство безопасности |
| Исполнение продукта | для аварийного отключения и защитных дверей |
| Степень защиты IP корпуса | IP20 |
| Степень защиты IP для подключаемой клеммы | IP20 |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук |
| Напряжение изоляции расчетное значение | 300 V |
| Температура окружающей среды | |
| во время хранения | -40 ... +80 °C |
| во время эксплуатации | -25 ... +60 °C |
| Давление воздуха согласно SN 31205 | 90 ... 106 kPa |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % |
| Высота установки при высоте над уровнем моря максимальное | 2 000 m |
| Виброустойчивость согласно IEC 60068-2-6 | 5 ... 500 Hz: 0,075 mm |
| Стойкость к шоку | 8g / 10 мсек |
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V |
| ЭМС излучение помех | EN 60947-5-1 |
| Монтажное окружение относительно ЭМС | Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры. |
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | KT |
| Условное обозначение согласно DIN EN 61346-2 | F |
| Количество входов датчиков | |
| 1- или 2-канальных | 1 |
| Исполнение каскадирования | каскадирование или эксплуатационная коммутация |
| Исполнение безопасного монтажа кабельной проводки входов | одно- двухканальный |
| Характеристики продукта устойчив к поперечному замыканию | да |
| Общий уровень безопасности (SIL) | |
| согласно IEC 61508 | SIL3 |
| для контура разблокирования с задержкой времени согласно IEC 61508 | SIL3 |
| Предел SIL (для подсистемы) согласно EN 62061 | 3 |
| уровень производительности (PL) | |
| согласно EN ISO 13849-1 | e |
| для контура разблокирования с задержкой времени согласно EN ISO 13849-1 | e |
| Категория согласно EN 954-1 | 4 |
| Категория согласно EN ISO 13849-1 | 4 |
| допуск аппаратного отказа согласно IEC 61508 | 1 |
| тип автомата безопасности согласно IEC 61508-2 | тип B |
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | 0,0000000078 1/h |
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | 0,000015 1/y |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y |
| Количество выходов в качестве контактного коммутационного элемента | |
| в качестве размыкающего контакта | |
| — для функции оповещения включающийся без выдержки времени | 1 |
| — для функции оповещения включающийся с выдержкой времени | 1 |
| в качестве замыкающего контакта | |
| — для функции оповещения включающийся с выдержкой времени | 1 |
| — обеспечивающий безопасность включающийся без выдержки времени | 2 |
| — обеспечивающий безопасность включающийся с выдержкой времени | 2 |
| Количество выходов в качестве бесконтактного полупроводникового переключающего элемента | |
| обеспечивающий безопасность | |
| — включающийся с выдержкой времени | 0 |
| — включающийся без выдержки времени | 0 |
| для функции оповещения | |
| — включающийся с выдержкой времени | 0 |
| — включающийся без выдержки времени | 2 |
| Категория остановки по стандарту DIN EN 60204-1 | 0 + 1 |
| Общие технические данные: |
| Исполнение входа | |
| Вход каскадирования/эксплутационное включение | да |
| Вход обратной связи | да |
| Пусковой вход | да |
| Исполнение электрического подключения Цоколь со штырьками | да |
| Частота коммутации максимальное | 2 000 1/h |
| коммутационная способность по току | |
| полупроводниковых выходов | |
| — для функции оповещения при DC-13 при 24 В | 0,5 A |
| замыкающих контактов выходов реле | |
| — при DC-13 | |
| — при 24 В | 4 A |
| — при 115 В | 0,2 A |
| — при 230 В | 0,1 A |
| — при AC-15 | |
| — при 24 В | 4 A |
| — при 115 В | 4 A |
| — при 230 В | 4 A |
| размыкающих контактов выходов реле | |
| — при DC-13 | |
| — при 24 В | 1 A |
| — при 115 В | 0,2 A |
| — при 230 В | 0,1 A |
| — при AC-15 | |
| — при 24 В | 4 A |
| — при 115 В | 3 A |
| — при 230 В | 3 A |
| термический ток контактного коммутационного элемента максимальное | 5 A |
| электрический срок службы (коммутационные циклы) типовое | 100 000 |
| Механический срок службы (коммутационные циклы) типовое | 10 000 000 |
| Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое | gL/gG: 4 A или быстродействующий: 6 A |
| Сопротивление постоянного тока провода максимальное | 1 000 |
| Длина проводки между датчиком и блоком обработки результатов при Cu 1,5 мм и 150 nF/км максимальное | 2 000 m |
| Время включения при автоматическом запуске | |
| типовое | 50 ms |
| при постоянном токе максимальное | 100 ms |
| при переменном токе максимальное | 100 ms |
| Время включения при автоматическом запуске после отключения питания | |
| типовое | 8 000 ms |
| максимальное | 8 200 ms |
| Время включения при контролируемом запуске | |
| максимальное | 100 ms |
| типовое | 50 ms |
| Задержка выключения при выпадении сети | |
| типовое | 75 ms |
| максимальное | 125 ms |
| регулируемое время задержки выключения после размыкания цепей безопасности | 0,05 ... 3 s |
| Время восстановления после отключения питания типовое | 8 200 ms |
| Длительность импульса | |
| на входе датчика минимально | 30 ms |
| на входе переключателя ВКЛ. минимально | 0,2 s |
| каскадного входа минимально | 0,2 s |
| Цепь тока управления/ управление: |
| Вид напряжения управляющего напряжения питания | Постоянный ток |
| Управляющее напряжение питания 1 | |
| при постоянном токе расчетное значение | 24 V |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки | |
| при постоянном токе | 0,85 ... 1,2 |
| Монтаж/ крепление/ размеры: |
| Монтажное положение | любой |
| Вид крепления | Винтовое и защёлкивающееся крепление |
| Ширина | 45 mm |
| Высота | 138,5 mm |
| Глубина | 120 mm |
| Подсоединения/ клеммы: |
| Исполнение электрического подключения | пружинный зажим |
| Вид подключаемых поперечных сечений проводов | |
| однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) |
| тонкопроволочный | |
| — с обработкой концов жил | 2x (0,25 ... 1,5 мм) |
| — без заделки концов кабеля | 2x (0,25 ... 1,5 мм) |
| Вид подключаемых поперечных сечений проводов при проводах AWG | |
| однопроводный | 2x (24 ... 16) |
| многопроводный | 2x (24 ... 16) |
| Продуктивная функция: |
| Функция продукта | |
| Контроль светового барьера | да |
| Контроль остановки | нет |
| Контроль защитной двери | да |
| Автоматический запуск | да |
| контроль с помощью электромагнитного реле разм.контакт-зам.контакт | да |
| Контроль скорости вращения | нет |
| Контроль лазерного сканера | да |
| контролируемый запуск | да |
| Контроль световой решётки | да |
| контроль с помощью электромагнитного реле разм.контакт-разм.контакт | да |
| Функция аварийного отключения | да |
| Контроль матов выключения | да |
| Пригодность к взаимодействию управление прессами | нет |
| Пригодность к использованию | |
| контроль беспотенциальных датчиков | да |
| контроль потенциальных датчиков | да |
| Защитный выключатель | да |
| контроль позиционных выключателей | да |
| контроль контуров аварийного отключения | да |
| контроль клапанов | нет |
| контроль тактильных датчиков | да |
| контроль магнитных выключателей | да |
| контур тока с обеспечением безопасности | да |
| Сертификаты/ допуски к эксплуатации: |
| Сертификат соответствия | UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508 |
| разрешение TV | да |
| UL-разрешение | да |
| разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда | да |
| |
| Дополнительная информация |
 |
 |
3TK2826-2BB41
