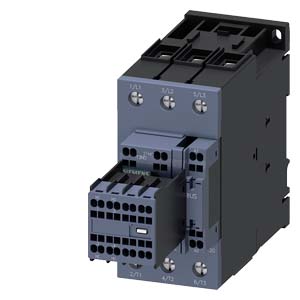

3RT2036-3AF04

КОНТАКТОР 3-ПОЛ. 3-ПОЛ., AC3, 22 КВТ/АС3/ 400 V 2НО+2НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 110 В AC, 50 ГЦ, ТИПОРАЗМЕР S2 СИЛОВАЯ ЦЕПЬ: ВИНТОВЫЕ КЛЕММЫ / ЦЕПЬ УПРАВЛЕНИЯ: ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)

3RT2038-3AF04

Артикул: 3RT2036-3AF04

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

134,00 x 189,00 x 81,00 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2036-3AF04

Вес Нетто (кг):

1.079 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2036-3AF04

Контактор SIEMENS используют для коммуникации силовой цепи при запуске электродвигателей различных мощностей, а также для откл/вкл нагрузок безиндуктивных.

Кнопки и световые индикаторы индикаторы СИМЕНС снабжены важнейшие ключевые функции в соединения между человеком и устройством.

Световые индикаторы и кнопки SIEMENS позволяют подавать команды от человека к машине и обеспечивают обратную связь между машиной и человеком посредством сигналов.

Автоматические выключатели SIEMENS снабжены защиту электросетей от возникновения короткого замыкания, перегрузок и .

Реле времени SIEMENS SIRIUS отличается легкостью настройки, которая проводится поворотным регулятором.

Реле времени SIEMENS SIRIUS применяются во всех процессах регулирования, коммутации, схемах контроля и пуска-защиты, где необходима выдержка времени.

Контакторы от компании SIEMENS - одни из наиболее надежных на российском рынке.

Промышленные концевые выключатели SIEMENS с блочной схемой удобны в применении за счет своей высокой универсальности и надежности.

Купить оборудование СИМЕНС 3RT2036-3AF04, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».

По всем, появившимся у Вас вопросам, как например: паспорт, цена, характеристики, монтаж, комплектация, применяемость, доставка, документация, техническое описание, отправка в регионы и так далее, уточняйте по телефону.

Технические характеристики

Технические характеристики 3RT2036-3AF04

CONTACTOR,AC3:22KW/400V, 2NO+2NC, 110V AC 50HZ, 3-POLE, SIZE S2, SPRING-TYPE TERMINAL

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Общие технические данные:

Габаритные размеры контактора

Расширение продукта

функциональный модуль для коммуникации

нет

Вспомогательный выключатель

нет

Напряжение изоляции

расчетное значение

690 V

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между катушкой и главными контактами согласно EN 60947-1

400 V

Степень защиты IP

с лицевой стороны

IP20

для подключаемой клеммы

IP00

Стойкость к шоку

при прямоугольном импульсе

— при переменном токе

9,8 g / 5 мс, 6,5 g / 10 мс

при синусовом импульсе

— при переменном токе

15,3 g / 5 мс, 10,1 g / 10 мс

Механический срок службы (коммутационные циклы)

контактора типовое

10 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Условия окружающей среды:

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

во время эксплуатации

-25 ... +60 °C

во время хранения

-55 ... +80 °C

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

рабочее напряжение

при AC-3 расчетное значение максимальное

690 V

Рабочий ток

при AC-1 при 400 В

— при температуре окружающей среды 40 °C расчетное значение

70 A

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

70 A

— при температуре окружающей среды 60 °C расчетное значение

60 A

при AC-2 при 400 В расчетное значение

51 A

при AC-3

— при 400 В расчетное значение

51 A

— при 500 В расчетное значение

50 A

— при 690 В расчетное значение

24 A

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

16 mm

при 40 °C минимально допустимое

25 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

24 A

при 690 В расчетное значение

20 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

45 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

45 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,1 A

— при 600 В расчетное значение

0,06 A

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

25 A

— при 220 В расчетное значение

5 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

25 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,35 A

Эксплуатационная мощность

при AC-1

— при 230 В расчетное значение

26 kW

— при 230 В при 60 °C расчетное значение

23 kW

— при 400 В расчетное значение

46 kW

— при 400 В при 60 °C расчетное значение

39 kW

— при 690 В расчетное значение

79 kW

— при 690 В при 60 °C расчетное значение

68 kW

при AC-2 при 400 В расчетное значение

22 kW

при AC-3

— при 230 В расчетное значение

15 kW

— при 400 В расчетное значение

22 kW

— при 500 В расчетное значение

30 kW

— при 690 В расчетное значение

22 kW

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

12,6 kW

при 690 В расчетное значение

18,2 kW

Тепловой кратковременный ток ограничен до 10 с

420 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

4 W

Частота включений на холостом ходу

при переменном токе

5 000 1/h

Частота коммутации

при AC-1 максимальное

1 000 1/h

при AC-2 максимальное

600 1/h

при AC-3 максимальное

800 1/h

при AC-4 максимальное

250 1/h

Цепь тока управления/ управление:

Вид напряжения управляющего напряжения питания

Переменный ток

Управляющее напряжение питания при переменном токе

при 50 Гц расчетное значение

110 V

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе

при 50 Гц

0,8 ... 1,1

Кажущаяся мощность втягивания электромагнитной катушки при переменном токе

при 50 Гц

190 V·A

Кажущаяся мощность на удержание электромагнитной катушки при переменном токе

при 50 Гц

16 V·A

Задержка закрытия

при переменном токе

10 ... 80 ms

Задержка открытия

при переменном токе

10 ... 18 ms

Продолжительность электрической дуги

10 ... 20 ms

Вспомогательный контур:

Количество размыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Количество замыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

6 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 600 В расчетное значение

0,15 A

Рабочий ток при DC-13

при 24 В расчетное значение

6 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 600 В расчетное значение

0,1 A

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

52 A

при 600 В расчетное значение

52 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

3 hp

— при 230 В расчетное значение

10 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

15 hp

— при 220/230 В расчетное значение

15 hp

— при 460/480 В расчетное значение

40 hp

— при 575/600 В расчетное значение

50 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры:

Монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

Высота

114 mm

Ширина

55 mm

Глубина

178 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

0 mm

— сзади

0 mm

— сверху

50 mm

— сбоку

6 mm

— снизу

50 mm

до находящихся под напряжением частей

— спереди

0 mm

— сзади

0 mm

— сверху

50 mm

— снизу

50 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Исполнение электрического подключения

для главной электрической цепи

винтовой зажим

для вспомогательных цепей и цепей управления

пружинный зажим

Вид подключаемых поперечных сечений проводов

для главных контактов

— одножильного или многожильного

2x (1 – 35 мм), 1x (1 – 50 мм)

— тонкопроволочный с обработкой концов жил

2x (1 – 25 мм), 1x (1 – 35 мм)

при проводах AWG для главных контактов

2x (18 ... 2), 1x (18 ... 1)

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— одножильного или многожильного

2x (0,5 ... 2,5 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 1,5 мм)

— тонкопроволочный без заделки концов кабеля

2x (0,5 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 14)

Безопасность:

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

принудительное размыкание согласно IEC 60947-5-1

нет

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

03.06.2016
