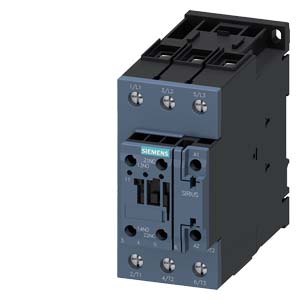

3RT2036-1NB30-0CC0

КОНТАКТОР, 3-ПОЛ., 22КВТ/АС3/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 20-33В AC/DC, COM.CAP. С ВАРИСТОРОМ, ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ

3RT2038-1NB30-0CC0

Артикул: 3RT2036-1NB30-0CC0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

62,00 x 122,50 x 142,00 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2036-1NB30-0CC0

Вес Нетто (кг):

1.118 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2036-1NB30-0CC0

Контактор СИМЕНС используют для соединения силовой цепи при запуске электродвигателей различных мощностей, а также для включения/отключения нагрузок безиндуктивных.

Автоматические выключатели СИМЕНС оснащены защиту электросетей от перегрузок, скачков напряжения и .

Реле времени СИМЕНС SIRIUS отличается простотой настройки, которая проводится поворотным переключателем.

Контакторы от фирмы SIEMENS - одни из наиболее надежных на российском рынке.

Кнопки и световые индикаторы индикаторы СИМЕНС имеют важнейшие ключевые функции в соединения между человеком и устройством.

Промышленные концевые выключатели SIEMENS с модульной схемой удобны в применении за счет своей высокой надежности и универсальности.

Реле времени SIEMENS SIRIUS используются во всех процессах управления, коммутации, схемах контроля и пуска-защиты, где необходима выдержка времени.

Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к машине и обеспечивают обратную связь между устройством и человеком посредством сигналов.

Купить оборудование SIEMENS 3RT2036-1NB30-0CC0, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».

По всем, интересующим Вас вопросам, таким как: применяемость, цена, отправка в регионы, документация, доставка, монтаж, характеристики, комплектация, паспорт, техническое описание и т.д., Вы можете связаться с нашими менеджерами по номеру телефона +7 (495) 589-56-84.

Технические характеристики

Технические характеристики 3RT2036-1NB30-0CC0

CONTACTOR,AC3:22KW/400V, 1NO+1NC, 20-33VAC/DC, COM.CAP. WITH VARISTOR, 3-POLE, SIZE S2, SCREW TERMINAL

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Общие технические данные:

Габаритные размеры контактора

Расширение продукта

функциональный модуль для коммуникации

да

Вспомогательный выключатель

да

Напряжение изоляции

расчетное значение

690 V

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между катушкой и главными контактами согласно EN 60947-1

400 V

Степень защиты IP

с лицевой стороны

IP20

для подключаемой клеммы

IP00

Стойкость к шоку

при прямоугольном импульсе

— при переменном токе

7,7 g / 5 мс, 4,5 g / 10 мс

— при постоянном токе

7,7 g / 5 мс, 4,5 g / 10 мс

при синусовом импульсе

— при переменном токе

12 g / 5 мс, 7 g / 10 мс

— при постоянном токе

12 g / 5 мс, 7 g / 10 мс

Механический срок службы (коммутационные циклы)

контактора типовое

10 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Условия окружающей среды:

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

во время эксплуатации

-25 ... +60 °C

во время хранения

-55 ... +80 °C

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

рабочее напряжение

при AC-3 расчетное значение максимальное

690 V

Рабочий ток

при AC-1 при 400 В

— при температуре окружающей среды 40 °C расчетное значение

70 A

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

70 A

— при температуре окружающей среды 60 °C расчетное значение

60 A

при AC-2 при 400 В расчетное значение

51 A

при AC-3

— при 400 В расчетное значение

51 A

— при 500 В расчетное значение

50 A

— при 690 В расчетное значение

24 A

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

16 mm

при 40 °C минимально допустимое

25 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

24 A

при 690 В расчетное значение

20 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

45 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

45 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,1 A

— при 600 В расчетное значение

0,06 A

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

25 A

— при 220 В расчетное значение

5 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

25 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,35 A

Эксплуатационная мощность

при AC-1

— при 230 В расчетное значение

26 kW

— при 230 В при 60 °C расчетное значение

23 kW

— при 400 В расчетное значение

46 kW

— при 400 В при 60 °C расчетное значение

39 kW

— при 690 В расчетное значение

79 kW

— при 690 В при 60 °C расчетное значение

68 kW

при AC-2 при 400 В расчетное значение

22 kW

при AC-3

— при 230 В расчетное значение

15 kW

— при 400 В расчетное значение

22 kW

— при 500 В расчетное значение

30 kW

— при 690 В расчетное значение

22 kW

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

12,6 kW

при 690 В расчетное значение

18,2 kW

Тепловой кратковременный ток ограничен до 10 с

420 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

4 W

Частота включений на холостом ходу

при переменном токе

1 500 1/h

при постоянном токе

1 500 1/h

Частота коммутации

при AC-1 максимальное

1 000 1/h

при AC-2 максимальное

600 1/h

при AC-3 максимальное

800 1/h

при AC-4 максимальное

250 1/h

Цепь тока управления/ управление:

Вид напряжения управляющего напряжения питания

AC/DC

Управляющее напряжение питания при переменном токе

при 50 Гц расчетное значение

20 ... 33 V

при 60 Гц расчетное значение

20 ... 33 V

Управляющее напряжение питания при постоянном токе

расчетное значение

20 ... 33 V

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе

при 50 Гц

0,8 ... 1,1

при 60 Гц

0,8 ... 1,1

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе

0,8 ... 1,1

Исполнение ограничителя перенапряжения

с варистором

Кажущаяся мощность втягивания электромагнитной катушки при переменном токе

при 50 Гц

40 V·A

при 60 Гц

40 V·A

Кажущаяся мощность на удержание электромагнитной катушки при переменном токе

при 50 Гц

2 V·A

при 60 Гц

2 V·A

Мощность втягивания электромагнитной катушки при постоянном токе

23 W

Мощность на удержание электромагнитной катушки при постоянном токе

1 W

Задержка закрытия

при переменном токе

45 ... 70 ms

при постоянном токе

45 ... 60 ms

Задержка открытия

при переменном токе

35 ... 55 ms

при постоянном токе

35 ... 55 ms

Продолжительность электрической дуги

10 ... 20 ms

Остаточный ток электроники при управлении сигналом <0>

при переменном токе при 230 В максимально допустимое

20 mA

при постоянном токе при 24 В максимально допустимое

20 mA

Вспомогательный контур:

Количество размыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Количество замыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

10 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 600 В расчетное значение

0,15 A

Рабочий ток при DC-13

при 24 В расчетное значение

10 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 600 В расчетное значение

0,1 A

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

52 A

при 600 В расчетное значение

52 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

3 hp

— при 230 В расчетное значение

10 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

15 hp

— при 220/230 В расчетное значение

15 hp

— при 460/480 В расчетное значение

40 hp

— при 575/600 В расчетное значение

50 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / P600

защита от коротких замыканий

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры:

Монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

Высота

114 mm

Ширина

55 mm

Глубина

130 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

10 mm

— сзади

0 mm

— сверху

50 mm

— сбоку

6 mm

— снизу

50 mm

до находящихся под напряжением частей

— спереди

10 mm

— сзади

0 mm

— сверху

50 mm

— снизу

50 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Исполнение электрического подключения

для главной электрической цепи

винтовой зажим

для вспомогательных цепей и цепей управления

винтовой зажим

Вид подключаемых поперечных сечений проводов

для главных контактов

— одножильного или многожильного

2x (1 – 35 мм), 1x (1 – 50 мм)

— тонкопроволочный с обработкой концов жил

2x (1 – 25 мм), 1x (1 – 35 мм)

при проводах AWG для главных контактов

2x (18 ... 2), 1x (18 ... 1)

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— одножильного или многожильного

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

Безопасность:

Значение В10

при высоком уровне согласно SN 31920

1 000 000

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

принудительное размыкание согласно IEC 60947-5-1

нет

Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508

20 y

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

27.06.2016

Купить 3RT2036-1NB30-0CC0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК» Если у Вас есть вопросы, связанные с 3RT2036-1NB30-0CC0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MARK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРК» занимается продажей оборудования SIEMENS, в том числе и 3RT2036-1NB30-0CC0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
