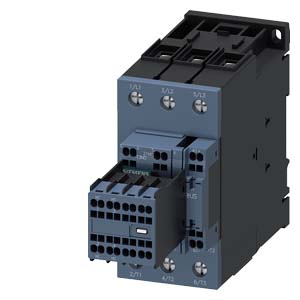

3RT2035-3XB44-0LA2

КОНТАКТОР, 3-ПОЛ., ДЛЯ ПРИМЕНЕНИЯ НА Ж/Д, 18.5КВТ/АС3/400В, БЛОК-КОНТАКТЫ 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24В DC, ДИАПАЗОН 0.7...1.25*US, С ВАРИСТОРОМ, ТИПОРАЗМЕР S2, ПРУЖИННЫЕ КЛЕММЫ

3RT2038-3XJ44-0LA2

Артикул: 3RT2035-3XB44-0LA2

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы для электродвигателей SIRIUS 3RT20 5,5...18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

76,00 x 131,50 x 186,00 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2035-3XB44-0LA2

Вес Нетто (кг):

1.175 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2035-3XB44-0LA2

Контактор СИМЕНС используют для соединения силовой цепи при запуске электродвигателей разных мощностей, а также для отключения и включения нагрузок безиндуктивных.

Реле времени СИМЕНС SIRIUS отличается простотой настройки, которая выполняется поворотным переключателем.

Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между устройством и человеком с помощью сигналов.

Промышленные концевые выключатели СИМЕНС с модульной конструкцией удобны в применении благодаря своей высокой надежности и универсальности.

Кнопки и световые индикаторы индикаторы SIEMENS оснащены важнейшие ключевые функции в соединения между человеком и машиной.

Автоматические выключатели СИМЕНС оснащены защиту электросетей от скачков напряжения, перегрузок и .

Контакторы от фирмы SIEMENS - являются одними из наиболее надежных на российском рынке.

Реле времени SIEMENS SIRIUS применяются во всех процессах регулирования, соединения, схемах регулирования и пуска-защиты, где необходима выдержка времени.

Купить оборудование SIEMENS 3RT2035-3XB44-0LA2, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».

По любым, появившимся у Вас вопросам, как например: паспорт, отправка в регионы, техническое описание, монтаж, цена, документация, применяемость, комплектация, характеристики, доставка и так далее, уточняйте по телефону.

Технические характеристики

Технические характеристики 3RT2035-3XB44-0LA2

RAIL-CONTACTOR, AC-3, 18.5KW/400V, 2NO+2NC, 24VDC, 0.7...1.25*US, WITH VARISTOR, 3-POLE, SIZE S2, SPRING-TYPE TERMINAL

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Общие технические данные:

Габаритные размеры контактора

Расширение продукта

функциональный модуль для коммуникации

нет

Вспомогательный выключатель

нет

Напряжение изоляции

расчетное значение

690 V

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между катушкой и главными контактами согласно EN 60947-1

400 V

Степень защиты IP

с лицевой стороны

IP20

для подключаемой клеммы

IP00

Стойкость к шоку

при прямоугольном импульсе

— при постоянном токе

6,1 g / 5 мс, 3,7 g / 10 мс

при синусовом импульсе

— при постоянном токе

9,6 g / 5 мс, 5,8 g / 10 мс

Механический срок службы (коммутационные циклы)

контактора типовое

10 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Условия окружающей среды:

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

во время эксплуатации

-40 ... +70 °C

во время хранения

-55 ... +80 °C

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

рабочее напряжение

при AC-3 расчетное значение максимальное

690 V

Рабочий ток

при AC-1 при 400 В

— при температуре окружающей среды 40 °C расчетное значение

60 A

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

60 A

— при температуре окружающей среды 60 °C расчетное значение

55 A

при AC-2 при 400 В расчетное значение

40 A

при AC-3

— при 400 В расчетное значение

40 A

— при 500 В расчетное значение

40 A

— при 690 В расчетное значение

24 A

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

16 mm

при 40 °C минимально допустимое

16 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

22 A

при 690 В расчетное значение

18,5 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

45 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

45 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,1 A

— при 600 В расчетное значение

0,06 A

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

25 A

— при 220 В расчетное значение

5 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

25 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,35 A

Эксплуатационная мощность

при AC-1

— при 230 В расчетное значение

23 kW

— при 230 В при 60 °C расчетное значение

21 kW

— при 400 В расчетное значение

39 kW

— при 400 В при 60 °C расчетное значение

36 kW

— при 690 В расчетное значение

68 kW

— при 690 В при 60 °C расчетное значение

62 kW

при AC-2 при 400 В расчетное значение

18,5 kW

при AC-3

— при 230 В расчетное значение

11 kW

— при 400 В расчетное значение

18,5 kW

— при 500 В расчетное значение

22 kW

— при 690 В расчетное значение

22 kW

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

11,6 kW

при 690 В расчетное значение

16,8 kW

Тепловой кратковременный ток ограничен до 10 с

400 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

2,2 W

Частота включений на холостом ходу

при постоянном токе

1 500 1/h

Частота коммутации

при AC-1 максимальное

1 200 1/h

при AC-2 максимальное

750 1/h

при AC-3 максимальное

1 000 1/h

при AC-4 максимальное

300 1/h

Цепь тока управления/ управление:

Вид напряжения управляющего напряжения питания

Постоянный ток

Управляющее напряжение питания при постоянном токе

расчетное значение

24 V

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе

0,7 ... 1,25

Исполнение ограничителя перенапряжения

с варистором

Мощность втягивания электромагнитной катушки при постоянном токе

23 W

Мощность на удержание электромагнитной катушки при постоянном токе

1 W

Задержка закрытия

при постоянном токе

45 ... 60 ms

Задержка открытия

при постоянном токе

35 ... 55 ms

Продолжительность электрической дуги

10 ... 20 ms

Остаточный ток электроники при управлении сигналом <0>

при постоянном токе при 24 В максимально допустимое

20 mA

Вспомогательный контур:

Количество размыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Количество замыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

6 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 600 В расчетное значение

0,15 A

Рабочий ток при DC-13

при 24 В расчетное значение

6 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 600 В расчетное значение

0,1 A

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

40 A

при 600 В расчетное значение

41 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

3 hp

— при 230 В расчетное значение

7,5 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

10 hp

— при 220/230 В расчетное значение

15 hp

— при 460/480 В расчетное значение

30 hp

— при 575/600 В расчетное значение

40 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры:

Монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

Высота

114 mm

Ширина

55 mm

Глубина

178 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

10 mm

— сзади

0 mm

— сверху

50 mm

— сбоку

6 mm

— снизу

50 mm

до находящихся под напряжением частей

— спереди

10 mm

— сзади

0 mm

— сверху

50 mm

— снизу

50 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Исполнение электрического подключения

для главной электрической цепи

винтовой зажим

для вспомогательных цепей и цепей управления

пружинный зажим

Вид подключаемых поперечных сечений проводов

для главных контактов

— одножильного или многожильного

2x (1 – 35 мм), 1x (1 – 50 мм)

— тонкопроволочный с обработкой концов жил

2x (1 – 25 мм), 1x (1 – 35 мм)

при проводах AWG для главных контактов

2x (18 ... 2), 1x (18 ... 1)

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— одножильного или многожильного

2x (0,5 ... 2,5 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 1,5 мм)

— тонкопроволочный без заделки концов кабеля

2x (0,5 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 14)

Безопасность:

Значение В10

при высоком уровне согласно SN 31920

1 000 000

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

принудительное размыкание согласно IEC 60947-5-1

нет

Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508

20 y

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

28.06.2016

Купить 3RT2035-3XB44-0LA2 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK» Если у Вас есть вопросы, связанные с 3RT2035-3XB44-0LA2, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРК» занимается продажей оборудования SIEMENS, в том числе и 3RT2035-3XB44-0LA2, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
