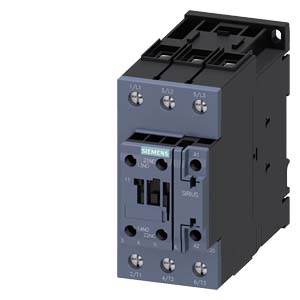

3RT2035-1AK60-1AA0

КОНТАКТОР СПЕЦИСПОЛНЕНИЯ, 3-ПОЛ., AC3: 18.5КВТ/400В, ДЛЯ МОНТАЖА НА ГОРИЗОНТАЛЬНОЙ ПОВЕРХНОСТИ, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 110В AC 50ГЦ/120В 60ГЦ, 3-ПОЛЮСНЫЙ, ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ

3RT2038-1AV60

Артикул: 3RT2035-1AK60-1AA0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

62,00 x 121,00 x 146,00 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2035-1AK60-1AA0

Вес Нетто (кг):

0.993 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2035-1AK60-1AA0

Контактор SIEMENS применяют для коммутации силовой цепи при запуске электродвигателей разных мощностей, а также для отключения и включения нагрузок безиндуктивных.

Кнопки и световые индикаторы СИМЕНС позволяют подавать команды от человека к устройству и обеспечивают обратную связь между машиной и человеком при помощи сигналов.

Автоматические выключатели SIEMENS снабжены защиту электросетей от возникновения короткого замыкания, скачков напряжения и .

Контакторы от фирмы SIEMENS - одни из наиболее надежных на российском рынке.

Реле времени СИМЕНС SIRIUS применяются во всех процессах коммуникации, контроля, схемах регулирования и пуска-защиты, где нужна выдержка времени.

Реле времени СИМЕНС SIRIUS отличается легкостью настройки, которая проводится поворотным регулятором.

Световые индикаторы и кнопки индикаторы СИМЕНС оснащены важнейшие ключевые функции в коммутации между человеком и прибором.

Промышленные концевые выключатели СИМЕНС с модульной конструкцией удобны в использовании благодаря своей высокой надежности и универсальности.

Купить оборудование СИМЕНС 3RT2035-1AK60-1AA0, цена на которые будет снижена, благодаря системе персональной скидки, можно в компании ООО «МАРК».

По любым, возникшим у Вас вопросам, таким как: паспорт, цена, доставка, отправка в регионы, техническое описание, монтаж, комплектация, характеристики, применяемость, документация и так далее, уточняйте по телефону.

Технические характеристики

Технические характеристики 3RT2035-1AK60-1AA0

CONTACTOR,AC3:18.5KW/400V, 1NO+1NC,110VAC 50HZ/120V 60HZ, 3-POLE, SIZE S2, SCREW TERMINAL UPRIGHT MOUNTING POSITION

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Общие технические данные:

Габаритные размеры контактора

Расширение продукта

функциональный модуль для коммуникации

нет

Вспомогательный выключатель

да

Напряжение изоляции

расчетное значение

690 V

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между катушкой и главными контактами согласно EN 60947-1

400 V

Степень защиты IP

с лицевой стороны

IP20

для подключаемой клеммы

IP00

Стойкость к шоку

при прямоугольном импульсе

— при переменном токе

11,8 g / 5 мс, 7,4 g / 10 мс

при синусовом импульсе

— при переменном токе

18,5 g / 5 мс, 11,6 g / 10 мс

Механический срок службы (коммутационные циклы)

контактора типовое

10 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Условия окружающей среды:

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

во время эксплуатации

-25 ... +60 °C

во время хранения

-55 ... +80 °C

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

рабочее напряжение

при AC-3 расчетное значение максимальное

690 V

Рабочий ток

при AC-1 при 400 В

— при температуре окружающей среды 40 °C расчетное значение

60 A

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

60 A

— при температуре окружающей среды 60 °C расчетное значение

55 A

при AC-2 при 400 В расчетное значение

40 A

при AC-3

— при 400 В расчетное значение

40 A

— при 500 В расчетное значение

40 A

— при 690 В расчетное значение

24 A

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

16 mm

при 40 °C минимально допустимое

16 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

22 A

при 690 В расчетное значение

18,5 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

4,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,4 A

— при 600 В расчетное значение

0,25 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

45 A

— при 220 В расчетное значение

5 A

— при 440 В расчетное значение

1 A

— при 600 В расчетное значение

0,8 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

55 A

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

45 A

— при 440 В расчетное значение

2,9 A

— при 600 В расчетное значение

1,4 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

35 A

— при 110 В расчетное значение

2,5 A

— при 220 В расчетное значение

1 A

— при 440 В расчетное значение

0,1 A

— при 600 В расчетное значение

0,06 A

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

25 A

— при 220 В расчетное значение

5 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,27 A

— при 600 В расчетное значение

0,16 A

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

55 A

— при 220 В расчетное значение

25 A

— при 24 В расчетное значение

55 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,35 A

Эксплуатационная мощность

при AC-1

— при 230 В расчетное значение

23 kW

— при 230 В при 60 °C расчетное значение

21 kW

— при 400 В расчетное значение

39 kW

— при 400 В при 60 °C расчетное значение

36 kW

— при 690 В расчетное значение

68 kW

— при 690 В при 60 °C расчетное значение

62 kW

при AC-2 при 400 В расчетное значение

18,5 kW

при AC-3

— при 230 В расчетное значение

11 kW

— при 400 В расчетное значение

18,5 kW

— при 500 В расчетное значение

22 kW

— при 690 В расчетное значение

22 kW

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

11,6 kW

при 690 В расчетное значение

16,8 kW

Тепловой кратковременный ток ограничен до 10 с

400 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

2,2 W

Частота включений на холостом ходу

при переменном токе

5 000 1/h

Частота коммутации

при AC-1 максимальное

1 200 1/h

при AC-2 максимальное

750 1/h

при AC-3 максимальное

1 000 1/h

при AC-4 максимальное

300 1/h

Цепь тока управления/ управление:

Вид напряжения управляющего напряжения питания

Переменный ток

Управляющее напряжение питания при переменном токе

при 50 Гц расчетное значение

110 V

при 60 Гц расчетное значение

120 V

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе

при 50 Гц

0,8 ... 1,1

при 60 Гц

0,8 ... 1,1

Кажущаяся мощность втягивания электромагнитной катушки при переменном токе

при 50 Гц

212 V·A

при 60 Гц

188 V·A

Кажущаяся мощность на удержание электромагнитной катушки при переменном токе

при 50 Гц

18,5 V·A

при 60 Гц

16,5 V·A

Задержка закрытия

при переменном токе

10 ... 80 ms

Задержка открытия

при переменном токе

10 ... 18 ms

Продолжительность электрической дуги

10 ... 20 ms

Вспомогательный контур:

Количество размыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Количество замыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

10 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 600 В расчетное значение

0,15 A

Рабочий ток при DC-13

при 24 В расчетное значение

10 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 600 В расчетное значение

0,1 A

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

40 A

при 600 В расчетное значение

41 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

3 hp

— при 230 В расчетное значение

7,5 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

10 hp

— при 220/230 В расчетное значение

15 hp

— при 460/480 В расчетное значение

30 hp

— при 575/600 В расчетное значение

40 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / P600

защита от коротких замыканий

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры:

Монтажное положение

вертикальный, к горизонтальной монтажной поверхности

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

Высота

114 mm

Ширина

55 mm

Глубина

130 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

10 mm

— сзади

0 mm

— сверху

50 mm

— сбоку

6 mm

— снизу

50 mm

до находящихся под напряжением частей

— спереди

10 mm

— сзади

0 mm

— сверху

50 mm

— снизу

50 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Исполнение электрического подключения

для главной электрической цепи

винтовой зажим

для вспомогательных цепей и цепей управления

винтовой зажим

Вид подключаемых поперечных сечений проводов

для главных контактов

— одножильного или многожильного

2x (1 – 35 мм), 1x (1 – 50 мм)

— тонкопроволочный с обработкой концов жил

2x (1 – 25 мм), 1x (1 – 35 мм)

при проводах AWG для главных контактов

2x (18 ... 2), 1x (18 ... 1)

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— одножильного или многожильного

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14)

Безопасность:

Значение В10

при высоком уровне согласно SN 31920

1 000 000

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

принудительное размыкание согласно IEC 60947-5-1

нет

Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508

20 y

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

27.06.2016

Купить 3RT2035-1AK60-1AA0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAPK» Если у Вас есть вопросы, связанные с 3RT2035-1AK60-1AA0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРК» занимается продажей оборудования SIEMENS, в том числе и 3RT2035-1AK60-1AA0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
