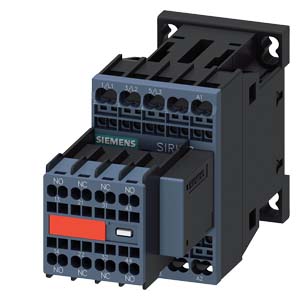

3RT2016-2CP04-3MA0

КОНТАКТОР, 3 ПОЛ., AC-3, 4КВТ/400В, БЛОК-КОНТАКТЫ 2НО+2НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 230В АС, 50/60 ГЦ, С ВАРИСТОРОМ, ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ ВСТРОЕННЫЙ БЛОК-КОНТАКТ (ДЛЯ ПРИМЕНЕНИЙ SUVA)

3RT2018-2CP04-3MA0

Артикул: 3RT2016-2CP04-3MA0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

50,00 x 73,50 x 124,50 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2016-2CP04-3MA0

Вес Нетто (кг):

0.315 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2016-2CP04-3MA0

Контактор СИМЕНС используют для коммуникации силовой цепи при запуске электродвигателей разных мощностей, а также для включения/отключения нагрузок безиндуктивных.

Реле времени SIEMENS SIRIUS используются во всех процессах регулирования, соединения, схемах управления и пуска-защиты, где необходима выдержка времени.

Промышленные концевые выключатели SIEMENS с блочной конструкцией удобны в использовании за счет своей высокой универсальности и надежности.

Автоматические выключатели СИМЕНС оборудованы защиту электросетей от скачков напряжения, перегрузок и .

Световые индикаторы и кнопки SIEMENS позволяют подавать команды от человека к прибору и обеспечивают обратную связь между машиной и человеком посредством сигналов.

Световые индикаторы и кнопки индикаторы SIEMENS оснащены важнейшие ключевые функции в коммуникации между устройством и человеком.

Реле времени SIEMENS SIRIUS отличается легкостью настройки, которая выполняется поворотным регулятором.

Контакторы от фирмы СИМЕНС - являются одними из наиболее надежных на российском рынке.

Купить оборудование SIEMENS 3RT2016-2CP04-3MA0, цена на которые будет снижена, за счет системы персональной скидки, можно в компании ООО «МАРК».

По любым, появившимся у Вас вопросам, как например: документация, монтаж, комплектация, применяемость, паспорт, техническое описание, цена, доставка, отправка в регионы, характеристики и т.д., звоните нашим специалистам по номеру телефона +7 (495) 589-56-84.

Технические характеристики

Технические характеристики 3RT2016-2CP04-3MA0

CONTACTOR, AC-3, 4KW/400V, 2NO+2NC, AC 230V, 50/60 HZ, W. PLUGGED-ON VARISTOR 3-POLE, SZ S00 SPRING-LOADED TERMINAL PERMANENT AUX. SWITCH

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Исполнение продукта

Наименование типа продукта

Заводской номер изделия

опционального датчика

контактного модуля из комплекта поставки

модуля СИД из комплекта поставки

коммуникационного модуля, входящего в комплект поставки

держателя, входящего в комплект поставки

входящего в объём поставки базового выключателя

прилагаемой приводной головки позиционного выключателя

привода, входящего в комплект поставки

входящего в комплект поставки рычага управления

опционального прибора приведения в действие

входящих в объём поставки коммутационных контактов

сигнального устройства, входящего в комплект поставки

пустого корпуса, входящего в комплект поставки

входящего в объём поставки полого корпуса с крышкой

опорной клеммы, входящей в комплект поставки

присоединяемых расширительных модулей

входящего в комплект поставки контактора

1 входящего в комплект поставки контактора

2 входящего в комплект поставки контактора

3 входящего в комплект поставки контактора

входящего в объём поставки силового выключателя

входящего в объём поставки монтажного комплекта RH

входящего в объём поставки монтажного комплекта RS

входящего в комплект поставки адаптера сборной шины

входящего в комплект поставки соединительного модуля

прилагаемого адаптера монтажной шины

входящего в комплект поставки функционального модуля для коммуникации

входящего в комплект поставки функционального модуля для соединения звезда-треугольник

принадлежностей, входящих в комплект поставки

_1 заказуемых комплектующих

_2 заказуемых комплектующих

_3 заказуемых комплектующих

_4 заказуемых комплектующих

_5 заказуемых комплектующих

Общие технические данные:

Описание продукта

Габаритные размеры контактора

S00

Габаритные размеры контактора комбинируем отвечающий требованиям фирмы

Функция продукта

интерфейс управляющего тока для параллельного проводного монтажа

для напряжения питания защита от неправильной полярности

Принудительное открывание

Расширение продукта

функциональный модуль для коммуникации

нет

Вспомогательный выключатель

нет

Рабочая кажущаяся мощность расчетное значение

Мощность потерь [Вт] всего типовое

Напряжение изоляции

расчетное значение

690 V

для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение

при степени загрязнения 3 расчетное значение

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между цепью вспомогательного тока и цепью вспомогательного тока

между цепью тока управления и цепью вспомогательного тока

между силовой и вспомогательной цепями

между катушкой и главными контактами согласно EN 60947-1

400 V

в сетях с незаземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока

в сетях с заземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока

в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями

в сетях с заземленной точкой звезды между силовой и вспомогательной цепями

Степень защиты IP

с лицевой стороны

IP20

корпуса

для подключаемой клеммы

IP20

Степень защиты NEMA

Стойкость к шоку

согласно IEC 60068-2-27

для железнодорожного транспорта согласно DIN EN 61373

при прямоугольном импульсе

— при переменном токе

6,7g / 5 ms, 4,2g / 10 ms

— при постоянном токе

при синусовом импульсе

— при переменном токе

10,5g / 5 ms, 6,6g / 10 ms

— при постоянном токе

Виброустойчивость

согласно IEC 60068-2-6

для железнодорожного транспорта согласно DIN EN 61373

Частота коммутации максимальное

Механический срок службы (коммутационные циклы)

типовое

— примечание

в качестве продолжительности эксплуатации на направление срабатывания типовое

главных контактов типовое

вспомогательных контактов типовое

сигнальных контактов типовое

Механический срок службы (коммутационные циклы)

контактора типовое

10 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Механический срок службы (коммутационные циклы)

с контактором 3RT2.3

с контактором 3RT2.2

электрический срок службы (коммутационные циклы)

типовое

при AC-1 при 380/415 В при 50/60 Гц

при AC-1 при 400 В типовое

при AC-1 при 690 В при 50/60 Гц

при AC-3 при 380/415 В при 50/60 Гц

при AC-3 при 690 В при 50/60 Гц

при AC-15 при 230 В типовое

электрический срок службы (коммутационные циклы) при DC-21 A при 1000 В

электрический срок службы (коммутационные циклы)

при DC-22 A при 250 В

при AC-22 A при 380/415 В при 50/60 Гц

при DC-22 A при 500 В

при DC-22 A при 600 В

при AC-22 A при 690 В при 50/60 Гц

электрический срок службы (коммутационные циклы)

при DC-23 A при 220 В

при DC-23 A при 250 В

при AC-23 A при 380/415 В при 50/60 Гц

при DC-23 A при 440 В

при DC-23 A при 500 В

при DC-23 A при 600 В

при AC-23 A при 690 В при 50/60 Гц

электрический срок службы (коммутационные циклы) контактов при 2 А при AC-15 при 230 В

электрический срок службы (коммутационные циклы) вспомогательных контактов

при DC-13 при 6 А при 24 В типовое

при AC-15 при 6 А при 230 В типовое

электрический срок службы (коммутационные циклы) сигнальных контактов

при DC-13 при 6 А при 24 В типовое

при AC-15 при 6 А при 230 В типовое

электрический срок службы (коммутационные циклы) для релейных выходов максимальное примечание

электрический срок службы (коммутационные циклы) с контакторами 3RT1015 до 3RT1015 типовое

электрический срок службы (коммутационные циклы) с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типовое

Количество электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026

термический ток

Время восстановления

после отключения питания типовое

после размыкания цепей безопасности типовое

после срабатывания защиты от перегрузки при автоматическом сбросе типовое

после срабатывания защиты от перегрузки при дистанционном сбросе

после срабатывания защиты от перегрузки при ручном сбросе

Материал корпуса головки выключателя

Тип координации

Тип взрывозащиты

Удерживающая сила

Принцип действия

Точность повторения

Тип кривой входа

Условия окружающей среды:

Высота установки при высоте над уровнем моря расчетное значение

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

расчетное значение

во время эксплуатации

-25 ... +60 °C

во время эксплуатации примечание

во время хранения

-55 ... +80 °C

во время транспортировки

во время хранения и транспортировки

— минимально примечание

— максимальное примечание

при монтажной высоте 3000 м во время эксплуатации максимальное

при монтажной высоте 4000 м во время эксплуатации максимальное

Температурная компенсация

Термический класс согласно IEC 60085

Температура рабочей среды

Относительная влажность воздуха во время эксплуатации

Давление воздуха

во время эксплуатации

во время хранения

химическая стойкость

против минерального масла

против воды

против жира

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

Исполнение коммутационного контакта

регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки

Формула для допустимого тока включения, предельный ток

Формула для допустимого тока выключения, предельный ток

Исполнение защиты двигателя

Отдаваемая механическая мощность для четырёхполюсного трёхфазного двигателя

при 400 В расчетное значение

при 500 В расчетное значение

при 690 В расчетное значение

рабочее напряжение

расчетное значение

при функции дистанционного сбрасывания при постоянном токе

при переменном токе

— расчетное значение

— при 50 Гц расчетное значение

— при 60 Гц расчетное значение

при AC-3 расчетное значение максимальное

690 V

при постоянном токе расчетное значение

рабочее напряжение 1

при переменном токе

— при 50 Гц расчетное значение

— при 60 Гц расчетное значение

при постоянном токе расчетное значение

Рабочая частота расчетное значение

Относительный симметричный допуск рабочей частоты

Рабочий диапазон относительно рабочего напряжения при переменном токе

при 50 Гц

при 60 Гц

Рабочий ток расчетное значение

Рабочий ток минимально

Рабочий ток

при переменном токе при 400 В расчетное значение

при AC-1 при 400 В

— расчетное значение

— при температуре окружающей среды 40 °C расчетное значение

22 A

— при температуре окружающей среды 60 °C расчетное значение

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

22 A

— при температуре окружающей среды 60 °C расчетное значение

20 A

при AC-2 при 400 В расчетное значение

9 A

при AC-2 при AC-3 при 400 В

— на замыкающий контакт расчетное значение

— на размыкающий контакт расчетное значение

при AC-3

— при 400 В расчетное значение

9 A

— при 500 В расчетное значение

7,7 A

— при 690 В расчетное значение

6,7 A

при AC-43

— при 400 В расчетное значение

— при 500 В расчетное значение

— при 690 В расчетное значение

при AC-51 расчетное значение

при AC-6b при 690 В при температуре окружающей среды 60 °C расчетное значение

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

2,5 mm

при 40 °C минимально допустимое

4 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

4,1 A

при 690 В расчетное значение

3,3 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

20 A

— при 110 В расчетное значение

2,1 A

— при 220 В расчетное значение

0,8 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,6 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

20 A

— при 110 В расчетное значение

12 A

— при 220 В расчетное значение

1,6 A

— при 440 В расчетное значение

0,8 A

— при 600 В расчетное значение

0,7 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

20 A

— при 110 В расчетное значение

20 A

— при 220 В расчетное значение

20 A

— при 440 В расчетное значение

1,3 A

— при 600 В расчетное значение

1 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

20 A

— при 24 В на размыкающий контакт расчетное значение

— при 24 В на замыкающий контакт расчетное значение

— при 110 В расчетное значение

0,1 A

— при 110 В на размыкающий контакт расчетное значение

— при 110 В на замыкающий контакт расчетное значение

— при 220 В расчетное значение

— при 220 В на размыкающий контакт расчетное значение

— при 220 В на замыкающий контакт расчетное значение

— при 440 В расчетное значение

— при 440 В на размыкающий контакт расчетное значение

— при 440 В на замыкающий контакт расчетное значение

— при 600 В расчетное значение

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

0,35 A

— при 110 В на размыкающий контакт расчетное значение

— при 110 В на замыкающий контакт расчетное значение

— при 220 В расчетное значение

— при 220 В на размыкающий контакт расчетное значение

— при 220 В на замыкающий контакт расчетное значение

— при 24 В расчетное значение

20 A

— при 24 В на размыкающий контакт расчетное значение

— при 24 В на замыкающий контакт расчетное значение

— при 440 В расчетное значение

— при 440 В на размыкающий контакт расчетное значение

— при 440 В на замыкающий контакт расчетное значение

— при 600 В расчетное значение

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

20 A

— при 220 В расчетное значение

1,5 A

— при 24 В расчетное значение

20 A

— при 440 В расчетное значение

0,2 A

— при 600 В расчетное значение

0,2 A

Эксплуатационная мощность

расчетное значение

при AC-1

— при 230 В расчетное значение

7,5 kW

— при 230 В при 60 °C расчетное значение

7,5 kW

— при 400 В расчетное значение

13 kW

— при 400 В при 60 °C расчетное значение

13 kW

— при 690 В расчетное значение

22 kW

— при 690 В при 60 °C расчетное значение

22 kW

при AC-2 при 400 В расчетное значение

4 kW

при AC-2 при AC-3

— при 230 В на размыкающий контакт расчетное значение

— при 230 В на замыкающий контакт расчетное значение

— при 400 В на размыкающий контакт расчетное значение

— при 400 В на замыкающий контакт расчетное значение

при AC-3

— при 230 В расчетное значение

2,2 kW

— при 400 В расчетное значение

4 kW

— при 500 В расчетное значение

— при 690 В расчетное значение

5,5 kW

при AC-43

— при 400 В расчетное значение

— при 500 В расчетное значение

— при 690 В расчетное значение

Эксплуатационная мощность для трёхфазного двигателя

расчетное значение

при 400 В при 50 Гц минимально

при 400 В при 50 Гц максимальное

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

2 kW

при 690 В расчетное значение

2,5 kW

Тепловой кратковременный ток ограничен до 10 с

72 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

0,7 W

Рабочий ток плавкой вставки предохранителя расчетное значение

Рабочий ток автоматического выключателя при переменном токе расчетное значение

Частота включений на холостом ходу

при переменном токе

10 000 1/h

при постоянном токе

Частота коммутации

при AC-1 максимальное

1 000 1/h

при AC-2 максимальное

750 1/h

при AC-3 максимальное

750 1/h

при AC-4 максимальное

250 1/h

Частота коммутации при AC-41 согласно IEC 60947-6-2 максимальное

Частота коммутации при AC-43 согласно IEC 60947-6-2 максимальное

Частота включений при AC-6b /согласно IEC 60947-6-2 максимально

Частота коммутации при AC-6b

при 230 В максимальное

при 240 В максимальное

при 400 В максимальное

при 480 В максимальное

при 500 В максимальное

при 600 В максимальное

Частота коммутации

при DC-1 максимальное

при DC-3 максимальное

при DC-5 максимальное

Крутизна напряжения на тиристоре для главных контактов максимально допустимое

Обратное напряжение на тиристоре для главных контактов максимально допустимое

Блокирующий ток тиристора

Температура выхода из диапазона

Прочность по отношению к импульсному току расчетное значение

Значение I2t максимальное

Цепь тока управления/ управление:

Вид напряжения

Вид напряжения управляющего напряжения питания

Переменный ток

относительный отрицательный допуск частоты управляющего напряжения питания

относительный положительный допуск частоты управляющего напряжения питания

Управляющее напряжение питания при переменном токе

при 50 Гц расчетное значение

230 V

при 50 Гц расчетное значение

при 60 Гц расчетное значение

230 V

при 60 Гц расчетное значение

относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц

относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц

Управляющее напряжение питания при постоянном токе

расчетное значение

относительный отрицательный допуск управляющего напряжения питания при постоянном токе

относительный положительный допуск управляющего напряжения питания при постоянном токе

Управляющее напряжение питания 1 при переменном токе

при 50 Гц расчетное значение

при 50 Гц

при 60 Гц расчетное значение

при 60 Гц

Управляющее напряжение питания 1

при постоянном токе расчетное значение

при постоянном токе

Управляющее напряжение питания 2 при переменном токе

при 50 Гц расчетное значение

при 50 Гц

при 60 Гц расчетное значение

при 60 Гц

Управляющее напряжение питания 2 при постоянном токе расчетное значение

Управляющее напряжение питания при переменном токе

при 50 Гц Конечное значение для сигнала <0>-распознавание

при 60 Гц Конечное значение для сигнала <0>-распознавание

Управляющее напряжение питания при постоянном токе Конечное значение для сигнала <0>-распознавание

Частота напряжения питания для вспомогательных цепей и цепей управления расчетное значение

Частота питающего напряжения цепи управления 1 расчетное значение

Частота питающего напряжения цепи управления 1

Частота питающего напряжения цепи управления 2 расчетное значение

Мощность на удержание

при переменном токе максимальное

при постоянном токе максимальное

симметричный допуск частоты сети

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе

при 50 Гц

0,8 ... 1,1

при 60 Гц

0,85 ... 1,1

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе

Исполнение ограничителя перенапряжения

с варистором

Кажущаяся мощность втягивания электромагнитной катушки при переменном токе

при 50 Гц

27 V·A

при 60 Гц

31,7 V·A

Коэффициент мощности индуктивный при мощности втягивания катушки

при 50 Гц

0,8

при 60 Гц

0,81

Кажущаяся мощность на удержание электромагнитной катушки при переменном токе

при 50 Гц

4,2 V·A

при 60 Гц

4,8 V·A

Коэффициент мощности индуктивный при мощности удержания катушки

при 50 Гц

0,25

при 60 Гц

0,25

принятая активная мощность электромагнитной катушки

Мощность втягивания электромагнитной катушки при постоянном токе

Мощность на удержание электромагнитной катушки при постоянном токе

Задержка закрытия

при переменном токе

9 ... 35 ms

при постоянном токе

Задержка открытия

при переменном токе

3,5 ... 14 ms

при постоянном токе

Продолжительность электрической дуги

10 ... 15 ms

Исполнение управления коммутационного привода

Остаточный ток электроники при управлении сигналом <0>

при переменном токе при 230 В максимально допустимое

3 mA

при постоянном токе при 24 В максимально допустимое

10 mA

пороговое значение сопротивления термистора

Вспомогательный контур:

Исполнение вспомогательного выключателя

Количество размыкающих контактов

для вспомогательных контактов

— примечание

— пристраиваемые

— на каждое направление вращения

— включающийся без выдержки времени

— включающийся с выдержкой времени

— включающийся с отставанием

— включающийся с перекрыванием

обеспечивающий безопасность

включающийся с выдержкой времени

Количество замыкающих контактов

для вспомогательных контактов

— примечание

— пристраиваемые

— на каждое направление вращения

— включающийся без выдержки времени

— включающийся с выдержкой времени

— включающийся с опережением

— включающийся с перекрыванием

обеспечивающий безопасность

включающийся с выдержкой времени

триггера короткого замыкания без выдержки времени для сигнального контакта

Количество переключающих контактов

для вспомогательных контактов

вспомогательных контактов включающийся без выдержки времени

включающийся с выдержкой времени

зависящего от тока расцепителя перегрузки для сигнального контакта

Кодовый номер и кодовое буквенное обозначение коммутационных элементов

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

6 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток/при АС-15/при 500 В/расчетное значение

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток вспомогательных контактов при AC-12 максимальное

Рабочий ток вспомогательных контактов при AC-15

при 24 В

при 110 В

при 120 В

при 125 В

при 230 В

при 400 В

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 230 В расчетное значение

при 400 В расчетное значение

при 500 В расчетное значение

при 600 В расчетное значение

0,15 A

Рабочий ток при 1 токопроводе при DC-12

при 24 В расчетное значение

при 110 В расчетное значение

при 220 В расчетное значение

при 440 В расчетное значение

при 600 В расчетное значение

Рабочий ток при 2 токопроводах в ряд при DC-12

при 24 В расчетное значение

при 60 В расчетное значение

при 110 В расчетное значение

при 220 В расчетное значение

при 440 В расчетное значение

при 600 В расчетное значение

Рабочий ток при 3 токопроводах в ряд при DC-12

при 24 В расчетное значение

при 60 В расчетное значение

при 110 В расчетное значение

при 220 В расчетное значение

при 440 В расчетное значение

при 600 В расчетное значение

Частота коммутации при DC-12 максимальное

Рабочий ток при DC-13

при 24 В расчетное значение

6 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 230 В расчетное значение

при 400 В расчетное значение

при 500 В расчетное значение

при 600 В расчетное значение

0,1 A

Рабочий ток при 1 токопроводе при DC-13

при 24 В расчетное значение

при 110 В расчетное значение

при 220 В расчетное значение

при 440 В расчетное значение

при 600 В расчетное значение

Рабочий ток при 2 токопроводах в ряд при DC-13

при 24 В расчетное значение

при 60 В расчетное значение

при 110 В расчетное значение

при 220 В расчетное значение

при 440 В расчетное значение

при 600 В расчетное значение

Рабочий ток при 3 токопроводах в ряд при DC-13

при 24 В расчетное значение

при 60 В расчетное значение

при 110 В расчетное значение

при 220 В расчетное значение

при 440 В расчетное значение

при 600 В расчетное значение

Частота коммутации при DC-13 максимальное

Рабочий ток вспомогательных контактов при DC-13

при 24 В

при 60 В

при 110 В

при 125 В

при 220 В

при 250 В

Исполнение защитного выключателя линии

для защиты от короткого замыкания вспомогательного переключателя необходимое

для защиты от короткого замыкания цепи вспомогательного тока до 230 В

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Функция защиты/ контроля:

Класс срабатывания

Время задержки отключения

выполнение размыкателя при перегрузке

Отключающая способность рабочего тока короткого замыкания (Ics)

при 400 В

при 500 В расчетное значение

при 690 В расчетное значение

Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе

при 240 В расчетное значение

при 400 В расчетное значение

при 500 В расчетное значение

при 690 В расчетное значение

Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu)

при 400 В расчетное значение

при 500 В расчетное значение

при 690 В расчетное значение

Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu)

при переменном токе при 240 В расчетное значение

при переменном токе при 400 В расчетное значение

при переменном токе при 500 В расчетное значение

при переменном токе при 690 В расчетное значение

при перем. токе 480 Y/277 В согласно UL 489 расчетное значение

Отключающая способность тока короткого замыкания (Icn)

при 1 токопроводе при постоянном токе при DC расчетное значение

при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение

при 3 токопроводах в ряд при постоянном токе при DC расчетное значение

Время срабатывания защиты от замыкания на землю в установившемся состоянии

Рабочий диапазон защиты замыкания на землю относительно значения регулирования тока

минимально

максимальное

Исполнение сенсорного датчика

для измерения температуры с возможностью подключения

для обнаружения замыкания на землю с возможностью подключения

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

7,6 A

при 600 В расчетное значение

9 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,33 hp

— при 230 В расчетное значение

1 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

2 hp

— при 220/230 В расчетное значение

3 hp

— при 460/480 В расчетное значение

5 hp

— при 575/600 В расчетное значение

7,5 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

выполнение размыкателя короткого напряжения

Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыкании

Условный ток короткого замыкания (Iq)

при 690 В согласно IEC 60947-4-1 расчетное значение

при 400 В согласно IEC 60947-4-1 расчетное значение

при 500 В согласно IEC 60947-4-1 расчетное значение

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— необходимое

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

для защиты от короткого замыкания сигнального выключателя расцепителя короткого замыкания необходимое

для защиты от короткого замыкания сигнального выключателя расцепителя перегрузки необходимое

для защиты цепи разблокировки реле от короткого замыкания необходимое

Исполнение плавкой вставки предохранителя для IT-сети для защиты от короткого замыкания основной цепи тока

при 240 В

при 400 В

при 500 В

при 690 В

Вид команды

Монтаж/ крепление/ размеры:

Монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

рекомендуемое

Вид крепления передняя установка

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

модулей и принадлежностей

переключающих элементов, патронов и принадлежностей

Высота

70 mm

Ширина

45 mm

Глубина

121 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— сбоку

6 mm

— снизу

0 mm

до находящихся под напряжением частей

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Функция продукта

съемная клемма для цепи главного тока

съемная клемма для цепи вспомогательного тока и цепи тока управления

Исполнение электрического подключения

входов и выходов

на входе

на выходе

для главной электрической цепи

пружинный зажим

для вспомогательных цепей и цепей управления

пружинный зажим

Расположение электрических подключений для главной электрической цепи

Исполнение электрического подключения на корпусе

Вид подключаемых поперечных сечений проводов

для главных контактов

— однопроводный

2x (0,5 ... 4 мм)

— многопроводный

— одножильного или многожильного

2x (0,5 ... 4 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 2,5 мм)

— тонкопроволочный без заделки концов кабеля

2x (0,5 ... 2,5 мм)

для главных контактов для кабельного наконечника JIS

при проводах AWG для главных контактов

2x (20 ... 12)

для кабельного наконечника согласно DIN-стандарту для главных контактов

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— однопроводный

— однопроводный с обработкой концов жил

— одножильного или многожильного

2x (0,5 ... 4 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 2,5 мм)

— тонкопроволочный без заделки концов кабеля

2x (0,5 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 12)

при проводах AWG для вспомогательных контактов однопроводный

при проводах AWG для вспомогательных контактов многопроводный

Вид подключаемых поперечных сечений проводов

для вспомогательных и управляющих контактов

— однопроводный

— тонкопроволочный с обработкой концов жил

— тонкопроволочный без заделки концов кабеля

при проводах AWG для вспомогательных и управляющих контактов

Вид подключаемого минимального поперечного сечения для главных контактов при AC-6b

при 40 °C

при 60 °C

Крутящий момент затяжки

при кольцевом кабельном наконечнике

— для главных контактов

— для вспомогательных контактов

при винтовом соединении

наружный диаметр используемого кольцевого кабельного наконечника максимальное

Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении

Крутящий момент затяжки (фут-дюйм)

при винтовом соединении

для главных контактов при винтовом соединении

для вспомогательных и управляющих контактов при винтовом соединении

Исполнение ствола отвертки

Исполнение резьбы соединительного болта

для главных контактов

вспомогательных и управляющих контактов

Длина оголенного провода провода

для главных контактов

для вспомогательных и управляющих контактов

Безопасность:

Исполнение безопасного монтажа кабельной проводки входов

Исполнение цепи обратной связи

Значение В10

при низкой частоте запроса согласно SN 31920

при высоком уровне согласно SN 31920

1 000 000

Общий уровень безопасности (SIL) согласно IEC 61508

уровень производительности (PL) согласно EN ISO 13849-1

Категория остановки по стандарту DIN EN 60204-1

Доля надежных отказов (SFF)

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Частота отказов (значение интенсивности отказов)

при низкой частоте запроса согласно SN 31920

100 FIT

при высоком уровне согласно SN 31920

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

принудительное размыкание согласно IEC 60947-5-1

нет

Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508

Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508

20 y

Категория согласно EN 954-1

Данные по механике:

Исполнение кабельного ввода

Исполнение разъемного соединения

Исполнение блокировки

вид кабельного отвода

Исполнение разгрузки натяжения

Исполнение фиксатора штекера

Исполнение привода реле

Компонент продукта Цоколь со штырьками

Вид вентиляции

Связь/ протокол:

Исполнение интерфейса

Функция продукта Коммуникация через шину

Протокол осуществляется поддержка

PROFIBUS DP-протокол

протокол PROFINET

Протокол осуществляется поддержка

протокол AS-Interface

протокол IO-Link

Скорость передачи IO-Link

Длительность цикла точка-точка между ведущим блоком и компонентом IO-Link минимально

Тип электропитания по IO-Link Master

Объем данных

диапазона адреса входов при циклической передаче всего

диапазона адреса выходов при циклической передаче всего

Исполнение электрического подключения интерфейса связи

Электромагнитная совместимость:

ЭМС излучение помех

согласно IEC 60947-1

согласно IEC 61000-6-3

ЭМС помехоустойчивость согласно IEC 60947-1

Помехоустойчивость к магнитным полям с техническими частотами согласно EN 61000-4-8

Связанная с полем подача энергии помех согласно IEC 61000-4-3

Электростатическая разрядка согласно IEC 61000-4-2

Разделение потенциала:

Исполнение разделения потенциала

примечание

Разделение потенциалов

между входом и выходом

между выходами

между входами

между питанием напряжением и другими контурами тока

Напряжение питания:

Вид напряжения напряжения питания

опционального светодиодного индикатора

акустического сигнального элемента

осветительного прибора

Исполнение электропитания

Напряжение питания

Напряжение питания 1 при переменном токе

при 50 Гц расчетное значение

при 50 Гц

при 60 Гц расчетное значение

при 60 Гц

Напряжение питания 1 при постоянном токе

расчетное значение

расчетное значение максимально допустимое

расчетное значение минимально допустимое

Напряжение питания 1 акустического сигнального элемента при переменном токе

при 50 Гц расчетное значение

при 60 Гц расчетное значение

Напряжение питания 1 акустического сигнального элемента при постоянном токе расчетное значение

Напряжение питания 1 осветительного прибора при переменном токе

при 50 Гц расчетное значение

при 60 Гц расчетное значение

Напряжение питания 1 осветительного прибора при постоянном токе

расчетное значение

Напряжение питания 2 при переменном токе

при 50 Гц расчетное значение

при 60 Гц расчетное значение

Напряжение питания 2 при постоянном токе расчетное значение

Напряжение питания при переменном токе

при 50 Гц расчетное значение

при 60 Гц расчетное значение

Напряжение питания при постоянном токе расчетное значение

Напряжение питания

светодиода

Напряжение питания электромагнитной катушки

Напряжение питания необходимое Вспомогательное напряжение

Частота напряжения питания

1 расчетное значение

2 расчетное значение

Напряжение питания при постоянном токе

типовое

относительный отрицательный допуск напряжения питания

относительный положительный допуск напряжения питания

Относительный симметричный допуск частоты напряжения питания

Входы/ Выходы:

Количество входов

для подключения термистора

Исполнение входа

Вход каскадирования/эксплутационное включение

Вход обратной связи

Пусковой вход

количество цифровых входов

примечание

с общим опорным потенциалом

обеспечивающий безопасность

исполнение цифровых входов

тип 1 согласно IEC 61131

тип 2 согласно IEC 61131

Количество аналоговых входов

Количество входов датчиков

1- или 2-канальных

двухканальный

для обнаружения замыкания на землю

для измерения температуры

для датчиков IEPE

для датчиков MEMS

Количество отключающих выходов

Количество входов числа оборотов

Входное напряжение

Ток на входе

Количество выходов в качестве контактного коммутационного элемента

в качестве размыкающего контакта

— для функции оповещения включающийся без выдержки времени

— обеспечивающий безопасность включающийся без выдержки времени

в качестве замыкающего контакта

— для функции оповещения включающийся без выдержки времени

— обеспечивающий безопасность включающийся без выдержки времени

Количество цифровых выходов

примечание

Количество аналоговых выходов

Количество сигнальных выходов

Количество выходов полупроводников

для функции оповещения

обеспечивающий безопасность

Выходное напряжение

Выходное напряжение 1 лампового трансформатора расчетное значение

Вид напряжения выходного напряжения

Выходной ток

Выходной ток на обеспечивающем безопасность выходе максимальное

Ток на выходе максимальное

Характеристика выхода с защитой от коротких замыканий

Исполнение коммутируемого выхода

PDF

сигнальных выходов

Индикация:

Количество светодиодов

Количество индикаций состояния

Количество дисплеев

Исполнение индикации

для нормальной эксплуатации

для AS-интерфейса

в качестве индикации состояния входов/выходов

в качестве индикатора состояния через светодиоды

для сигнала ошибки

для состояния переключения

Исполнение индикации

в качестве индикации коммуникации IO-Link

в качестве индикации установки IO-Link

Исполнение блока оценки необходимое

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

12.07.2016

Купить 3RT2016-2CP04-3MA0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MAРК» Если у Вас есть вопросы, связанные с 3RT2016-2CP04-3MA0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАPК» занимается продажей оборудования SIEMENS, в том числе и 3RT2016-2CP04-3MA0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
