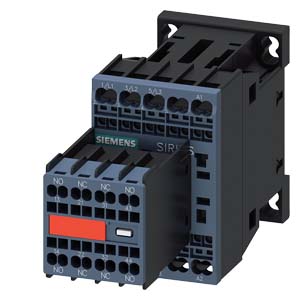

3RT2015-2FB44-3MA0

КОНТАКТОР, 3 ПОЛ., AC-3, 3КВТ/400В, БЛОК-КОНТАКТЫ 2НО+2НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24В DC, С ДИОДОМ, ТИПОРАЗМЕР S00, ПРУЖИННЫЕ КЛЕММЫ ВСТРОЕННЫЙ БЛОК-КОНТАКТ (ДЛЯ ПРИМЕНЕНИЙ SUVA)

3RT2018-2FB44-3MA0

Артикул: 3RT2015-2FB44-3MA0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

50,00 x 73,50 x 124,50 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2015-2FB44-3MA0

Вес Нетто (кг):

0.367 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2015-2FB44-3MA0

Контактор СИМЕНС используют для коммуникации силовой цепи при запуске электродвигателей разных мощностей, а также для включения и отключения нагрузок безиндуктивных.

Кнопки и световые индикаторы индикаторы SIEMENS оборудованы важнейшие ключевые функции в коммуникации между человеком и машиной.

Контакторы от фирмы СИМЕНС - являются одними из наиболее надежных на российском рынке.

Реле времени SIEMENS SIRIUS отличается легкостью настройки, которая проводится поворотным переключателем.

Световые индикаторы и кнопки СИМЕНС позволяют подавать команды от человека к машине и обеспечивают обратную связь между машиной и человеком при помощи сигналов.

Реле времени SIEMENS SIRIUS используются во всех процессах соединения, контроля, схемах контроля и пуска-защиты, где необходима выдержка времени.

Автоматические выключатели SIEMENS оборудованы защиту электросетей от возникновения короткого замыкания, перегрузок и .

Промышленные концевые выключатели СИМЕНС с модульной схемой удобны в использовании за счет своей высокой надежности и универсальности.

Купить оборудование SIEMENS 3RT2015-2FB44-3MA0, цена на которые будет уменьшена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».

По любым, заинтересовавшим Вас вопросам, как например: монтаж, характеристики, цена, паспорт, применяемость, доставка, техническое описание, отправка в регионы, документация, комплектация и т.д., уточняйте по телефону.

Технические характеристики

Технические характеристики 3RT2015-2FB44-3MA0

CONTACTOR, AC-3, 3KW/400V, 2NO+2NC, DC 24V, W. INTEGRATED DIODE 3-POLE, SZ S00 SPRING-LOADED TERMINAL PERMANENT AUX. SWITCH

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Общие технические данные:

Габаритные размеры контактора

S00

Расширение продукта

функциональный модуль для коммуникации

нет

Вспомогательный выключатель

нет

Напряжение изоляции

расчетное значение

690 V

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между катушкой и главными контактами согласно EN 60947-1

400 V

Степень защиты IP

с лицевой стороны

IP20

для подключаемой клеммы

IP20

Стойкость к шоку

при прямоугольном импульсе

— при постоянном токе

6,7g / 5 ms, 4,2g / 10 ms

при синусовом импульсе

— при постоянном токе

10,5g / 5 ms, 6,6g / 10 ms

Механический срок службы (коммутационные циклы)

контактора типовое

10 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Условия окружающей среды:

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

во время эксплуатации

-25 ... +60 °C

во время хранения

-55 ... +80 °C

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

рабочее напряжение

при AC-3 расчетное значение максимальное

690 V

Рабочий ток

при AC-1 при 400 В

— при температуре окружающей среды 40 °C расчетное значение

18 A

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

18 A

— при температуре окружающей среды 60 °C расчетное значение

16 A

при AC-2 при 400 В расчетное значение

7 A

при AC-3

— при 400 В расчетное значение

7 A

— при 500 В расчетное значение

6 A

— при 690 В расчетное значение

4,9 A

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

2,5 mm

при 40 °C минимально допустимое

2,5 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

2,6 A

при 690 В расчетное значение

1,8 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

1,5 A

— при 220 В расчетное значение

0,6 A

— при 440 В расчетное значение

0,42 A

— при 600 В расчетное значение

0,42 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

8,4 A

— при 220 В расчетное значение

1,2 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,5 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

15 A

— при 440 В расчетное значение

0,9 A

— при 600 В расчетное значение

0,7 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

0,1 A

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

0,25 A

— при 24 В расчетное значение

15 A

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

1,2 A

— при 24 В расчетное значение

15 A

— при 440 В расчетное значение

0,14 A

— при 600 В расчетное значение

0,14 A

Эксплуатационная мощность

при AC-1

— при 230 В расчетное значение

6,3 kW

— при 230 В при 60 °C расчетное значение

6 kW

— при 400 В расчетное значение

11 kW

— при 400 В при 60 °C расчетное значение

10,5 kW

— при 690 В расчетное значение

19 kW

— при 690 В при 60 °C расчетное значение

18 kW

при AC-2 при 400 В расчетное значение

3 kW

при AC-3

— при 230 В расчетное значение

1,5 kW

— при 400 В расчетное значение

3 kW

— при 690 В расчетное значение

4 kW

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

1,15 kW

при 690 В расчетное значение

1,15 kW

Тепловой кратковременный ток ограничен до 10 с

56 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

0,4 W

Частота включений на холостом ходу

при постоянном токе

10 000 1/h

Частота коммутации

при AC-1 максимальное

1 000 1/h

при AC-2 максимальное

750 1/h

при AC-3 максимальное

750 1/h

при AC-4 максимальное

250 1/h

Цепь тока управления/ управление:

Вид напряжения управляющего напряжения питания

Постоянный ток

Управляющее напряжение питания при постоянном токе

расчетное значение

24 V

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе

0,8 ... 1,1

Исполнение ограничителя перенапряжения

с диодом

Мощность втягивания электромагнитной катушки при постоянном токе

4 W

Мощность на удержание электромагнитной катушки при постоянном токе

4 W

Задержка закрытия

при постоянном токе

30 ... 100 ms

Задержка открытия

при постоянном токе

7 ... 13 ms

Продолжительность электрической дуги

10 ... 15 ms

Остаточный ток электроники при управлении сигналом <0>

при переменном токе при 230 В максимально допустимое

3 mA

при постоянном токе при 24 В максимально допустимое

10 mA

Вспомогательный контур:

Количество размыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Количество замыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

6 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 600 В расчетное значение

0,15 A

Рабочий ток при DC-13

при 24 В расчетное значение

6 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 600 В расчетное значение

0,1 A

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

4,8 A

при 600 В расчетное значение

6,1 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,25 hp

— при 230 В расчетное значение

0,75 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

1,5 hp

— при 220/230 В расчетное значение

2 hp

— при 460/480 В расчетное значение

3 hp

— при 575/600 В расчетное значение

5 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры:

Монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

Высота

70 mm

Ширина

45 mm

Глубина

121 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— сбоку

6 mm

— снизу

0 mm

до находящихся под напряжением частей

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Исполнение электрического подключения

для главной электрической цепи

пружинный зажим

для вспомогательных цепей и цепей управления

пружинный зажим

Вид подключаемых поперечных сечений проводов

для главных контактов

— однопроводный

2x (0,5 ... 4 мм)

— одножильного или многожильного

2x (0,5 ... 4 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 2,5 мм)

— тонкопроволочный без заделки концов кабеля

2x (0,5 ... 2,5 мм)

при проводах AWG для главных контактов

2x (20 ... 12)

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— одножильного или многожильного

2x (0,5 ... 4 мм)

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 2,5 мм)

— тонкопроволочный без заделки концов кабеля

2x (0,5 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 12)

Безопасность:

Значение В10

при высоком уровне согласно SN 31920

1 000 000

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Частота отказов (значение интенсивности отказов)

при низкой частоте запроса согласно SN 31920

100 FIT

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

принудительное размыкание согласно IEC 60947-5-1

нет

Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508

20 y

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

27.06.2016

Купить 3RT2015-2FB44-3MA0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРК» Если у Вас есть вопросы, связанные с 3RT2015-2FB44-3MA0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAРК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MАРК» занимается продажей оборудования SIEMENS, в том числе и 3RT2015-2FB44-3MA0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
