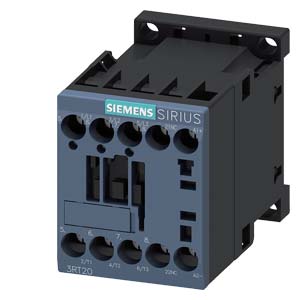

3RT2015-1BB42-0CC0

КОНТАКТОР, 3 ПОЛ., AC-3, 3КВТ/400В, БЛОК-КОНТАКТ 1НО, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24В DC, С ВОЗМОЖНОСТЬЮ КОММУНИКАЦИИ, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ

3RT2018-1BB42-0CC0

Артикул: 3RT2015-1BB42-0CC0

Страна происхождения: Германия

Характеристики товара

Вид продуктов:

Контакторы SIRIUS 3RT20, 3-полюсные, до 18,5 кВт

Размеры (Ш x Д x В):

Не доступный

Размеры упаковки:

50,00 x 61,50 x 77,50 .мм

Ценовая группа:

41B

Скачать ПДФ:

3RT2015-1BB42-0CC0

Вес Нетто (кг):

0.292 кг

Количество в упаковке:

1 шт

Хотите дешевле?

Розничная цена:

Описание

Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT2015-1BB42-0CC0

Контактор SIEMENS используют для коммуникации силовой цепи при запуске электродвигателей разных мощностей, а также для вкл/откл нагрузок безиндуктивных.

Кнопки и световые индикаторы SIEMENS позволяют подавать команды от человека к машине и обеспечивают обратную связь между прибором и человеком посредством сигналов.

Кнопки и световые индикаторы индикаторы СИМЕНС снабжены важнейшие ключевые функции в коммуникации между человеком и устройством.

Контакторы от фирмы SIEMENS - одни из наиболее надежных на российском рынке.

Промышленные концевые выключатели SIEMENS с блочной схемой удобны в эксплуатации за счет своей высокой надежности и универсальности.

Автоматические выключатели СИМЕНС оснащены защиту электросетей от перегрузок, скачков напряжения и .

Реле времени SIEMENS SIRIUS используются во всех процессах контроля, коммуникации, системах контроля и пуска-защиты, где нужна выдержка времени.

Реле времени СИМЕНС SIRIUS отличается легкостью настройки, которая выполняется поворотным переключателем.

Купить оборудование SIEMENS 3RT2015-1BB42-0CC0, цена на которые будет снижена, благодаря системе персональной скидки, Вы можете в компании ООО «МАРК».

По всем, возникшим у Вас вопросам, таким как: отправка в регионы, документация, цена, техническое описание, монтаж, паспорт, комплектация, применяемость, характеристики, доставка и т.д., уточняйте по телефону.

Технические характеристики

Технические характеристики 3RT2015-1BB42-0CC0

CONTACTOR, AC-3, 3KW/400V, 1NC, DC 24V, COM. CAPABILITY 3-POLE, SZ S00 SCREW TERMINAL

Фирменное название продукта

SIRIUS

Наименование продукта

контактор 3RT2

Общие технические данные:

Габаритные размеры контактора

S00

Расширение продукта

функциональный модуль для коммуникации

да

Вспомогательный выключатель

да

Напряжение изоляции

расчетное значение

690 V

Степень загрязнения

Прочность по отношению к импульсному напряжению расчетное значение

6 kV

Максимально допустимое напряжение для надёжного размыкания

между катушкой и главными контактами согласно EN 60947-1

400 V

Степень защиты IP

с лицевой стороны

IP20

для подключаемой клеммы

IP20

Стойкость к шоку

при прямоугольном импульсе

— при постоянном токе

6,7g / 5 ms, 4,2g / 10 ms

при синусовом импульсе

— при постоянном токе

10,5g / 5 ms, 6,6g / 10 ms

Механический срок службы (коммутационные циклы)

контактора типовое

30 000 000

контактора с насаженным электронным вспомогательным блоком выключателей типовое

5 000 000

контактора с насаженным вспомогательным блоком выключателей типовое

10 000 000

Условия окружающей среды:

Высота установки при высоте над уровнем моря максимальное

2 000 m

Температура окружающей среды

во время эксплуатации

-25 ... +60 °C

во время хранения

-55 ... +80 °C

Цепь главного тока:

Количество замыкающих контактов для главных контактов

Количество размыкающих контактов для главных контактов

рабочее напряжение

при AC-3 расчетное значение максимальное

690 V

Рабочий ток

при AC-1 при 400 В

— при температуре окружающей среды 40 °C расчетное значение

18 A

при AC-1 до 690 В

— при температуре окружающей среды 40 °C расчетное значение

18 A

— при температуре окружающей среды 60 °C расчетное значение

16 A

при AC-2 при 400 В расчетное значение

7 A

при AC-3

— при 400 В расчетное значение

7 A

— при 500 В расчетное значение

6 A

— при 690 В расчетное значение

4,9 A

Поперечное сечение подключаемого провода в основной цепи тока при AC-1

при 60 °C минимально допустимое

2,5 mm

при 40 °C минимально допустимое

2,5 mm

Рабочий ток для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

2,6 A

при 690 В расчетное значение

1,8 A

Рабочий ток

при 1 токопроводе при DC-1

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

1,5 A

— при 220 В расчетное значение

0,6 A

— при 440 В расчетное значение

0,42 A

— при 600 В расчетное значение

0,42 A

при 2 токопроводах в ряд при DC-1

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

8,4 A

— при 220 В расчетное значение

1,2 A

— при 440 В расчетное значение

0,6 A

— при 600 В расчетное значение

0,5 A

при 3 токопроводах в ряд при DC-1

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

15 A

— при 440 В расчетное значение

0,9 A

— при 600 В расчетное значение

0,7 A

Рабочий ток

при 1 токопроводе при DC-3 при DC-5

— при 24 В расчетное значение

15 A

— при 110 В расчетное значение

0,1 A

при 2 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

0,25 A

— при 24 В расчетное значение

15 A

при 3 токопроводах в ряд при DC-3 при DC-5

— при 110 В расчетное значение

15 A

— при 220 В расчетное значение

1,2 A

— при 24 В расчетное значение

15 A

— при 440 В расчетное значение

0,14 A

— при 600 В расчетное значение

0,14 A

Эксплуатационная мощность

при AC-1

— при 230 В расчетное значение

6,3 kW

— при 230 В при 60 °C расчетное значение

6 kW

— при 400 В расчетное значение

11 kW

— при 400 В при 60 °C расчетное значение

10,5 kW

— при 690 В расчетное значение

19 kW

— при 690 В при 60 °C расчетное значение

18 kW

при AC-2 при 400 В расчетное значение

3 kW

при AC-3

— при 230 В расчетное значение

1,5 kW

— при 400 В расчетное значение

3 kW

— при 690 В расчетное значение

4 kW

Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4

при 400 В расчетное значение

1,15 kW

при 690 В расчетное значение

1,15 kW

Тепловой кратковременный ток ограничен до 10 с

56 A

Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник

0,4 W

Частота включений на холостом ходу

при постоянном токе

10 000 1/h

Частота коммутации

при AC-1 максимальное

1 000 1/h

при AC-2 максимальное

750 1/h

при AC-3 максимальное

750 1/h

при AC-4 максимальное

250 1/h

Цепь тока управления/ управление:

Вид напряжения управляющего напряжения питания

Постоянный ток

Управляющее напряжение питания при постоянном токе

расчетное значение

24 V

Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе

0,8 ... 1,1

Мощность втягивания электромагнитной катушки при постоянном токе

4 W

Мощность на удержание электромагнитной катушки при постоянном токе

4 W

Задержка закрытия

при постоянном токе

30 ... 100 ms

Задержка открытия

при постоянном токе

7 ... 13 ms

Продолжительность электрической дуги

10 ... 15 ms

Остаточный ток электроники при управлении сигналом <0>

при переменном токе при 230 В максимально допустимое

3 mA

при постоянном токе при 24 В максимально допустимое

10 mA

Вспомогательный контур:

Количество размыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Количество замыкающих контактов

для вспомогательных контактов

— включающийся без выдержки времени

Рабочий ток при AC-12 максимальное

10 A

Рабочий ток при AC-15 при 230 В расчетное значение

10 A

Рабочий ток при AC-15 при 400 В расчетное значение

3 A

Рабочий ток при AC-15 при 500 В расчетное значение

2 A

Рабочий ток при AC-15 при 690 В расчетное значение

1 A

Рабочий ток при DC-12

при 24 В расчетное значение

10 A

при 48 В расчетное значение

6 A

при 60 В расчетное значение

6 A

при 110 В расчетное значение

3 A

при 125 В расчетное значение

2 A

при 220 В расчетное значение

1 A

при 600 В расчетное значение

0,15 A

Рабочий ток при DC-13

при 24 В расчетное значение

10 A

при 48 В расчетное значение

2 A

при 60 В расчетное значение

2 A

при 110 В расчетное значение

1 A

при 125 В расчетное значение

0,9 A

при 220 В расчетное значение

0,3 A

при 600 В расчетное значение

0,1 A

Надёжность контакта вспомогательных контактов

одно неправильное включение на 100 млн. (17 В, 1 мА)

Номинальная нагрузка UL/CSA:

Ток полной нагрузки (FLA) для 3-фазного электродвигателя

при 480 В расчетное значение

4,8 A

при 600 В расчетное значение

6,1 A

отдаваемая механическая мощность [л.с]

для 1-фазного двигателя трехфазного тока

— при 110/120 В расчетное значение

0,25 hp

— при 230 В расчетное значение

0,75 hp

для 3-фазного электродвигателя

— при 200/208 В расчетное значение

1,5 hp

— при 220/230 В расчетное значение

2 hp

— при 460/480 В расчетное значение

3 hp

— при 575/600 В расчетное значение

5 hp

Допустимая нагрузка вспомогательных контактов согласно UL

A600 / Q600

защита от коротких замыканий

Исполнение плавкой вставки предохранителя

для защиты от короткого замыкания основной цепи тока

— при типе координации 1 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A

— при типе координации 2 необходимое

gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 20 A

для защиты от короткого замыкания вспомогательного переключателя необходимое

предохранитель gL/gG: 10 A

Монтаж/ крепление/ размеры:

Монтажное положение

вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°

Вид крепления

винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022

последовательный монтаж

да

Высота

58 mm

Ширина

45 mm

Глубина

73 mm

соблюдаемое расстояние

при рядном монтаже

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

0 mm

до заземленных частей

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— сбоку

6 mm

— снизу

0 mm

до находящихся под напряжением частей

— спереди

0 mm

— сзади

0 mm

— сверху

0 mm

— снизу

0 mm

— сбоку

6 mm

Подсоединения/ клеммы:

Исполнение электрического подключения

для главной электрической цепи

винтовой зажим

для вспомогательных цепей и цепей управления

винтовой зажим

Вид подключаемых поперечных сечений проводов

для главных контактов

— однопроводный

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм

— одножильного или многожильного

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)

при проводах AWG для главных контактов

2x (20 ... 16), 2x (18 ... 14), 2x 12

Вид подключаемых поперечных сечений проводов

для вспомогательных контактов

— одножильного или многожильного

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм

— тонкопроволочный с обработкой концов жил

2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)

при проводах AWG для вспомогательных контактов

2x (20 ... 16), 2x (18 ... 14), 2x 12

Безопасность:

Значение В10

при высоком уровне согласно SN 31920

1 000 000

Доля опасных отказов

при низкой частоте запроса согласно SN 31920

40 %

при высоком уровне согласно SN 31920

73 %

Частота отказов (значение интенсивности отказов)

при низкой частоте запроса согласно SN 31920

100 FIT

Функция продукта

зеркальный контакт согласно IEC 60947-4-1

да

Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508

20 y

Сертификаты/допуски к эксплуатации

Дополнительная информация

последнее изменение:

04.06.2016

Купить 3RT2015-1BB42-0CC0 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK» Если у Вас есть вопросы, связанные с 3RT2015-1BB42-0CC0, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «МАPК» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАРK» занимается продажей оборудования SIEMENS, в том числе и 3RT2015-1BB42-0CC0, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. | | Еmail: siemens@rusmark.ru
©️ | ООО «МАРК» г. Москва
Пользовательское соглашение
