3RT1034-1CP04-0KV0
3RT1034-1CP04-0KV0

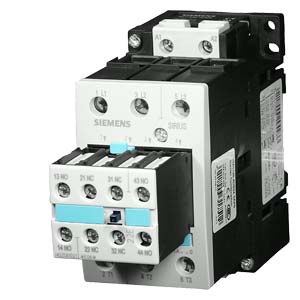

КОНТАКТОР 3-ПОЛ., AC-3, 15КВТ AC 230V, 50ГЦ, ТИПОРАЗМЕР S2 УСТАНОВЛЕН БЛОК ДОПОЛНИТЕЛЬНЫХ КОНТАКТОВ 2НО+2НЗ, УСТАНОВЛЕННЫЙ ВАРИСТОР
3RT1036-1CP04-0KV0
Артикул: 3RT1034-1CP04-0KV0
Страна происхождения:
Германия
Характеристики товара
Вид продуктов:
Контакторы SIRIUS 3RT1, 3-х полюсные, 30 ... 250 kW
Размеры (Ш x Д x В):
Не доступный
Размеры упаковки:
62,50 x 118,00 x 190,00 .мм
Ценовая группа:
41B
Скачать ПДФ:
Вес Нетто (кг):
0.921 кг
Количество в упаковке:
1 шт
Описание
Области применения контакторов Siemens Sirius 3RT10341CP040KV0
- для коммутации двигателей до 250 кВт / 400 В
- для 4-х полюсной коммутации двигателей до 140 А / 400 В
- для коммутации омических нагрузок до 97 кВт / 400 В
- для коммутации конденсаторов от 15 до 50 квар / 400 В
- контакторы связи (интерфейс) до 11 кВт.
Достоинства контакторов Siemens Sirius 3RT1034-1CP04-0KV0
- Большой механический и электрический ресурс
- Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- Только 4 типоразмера для мощностей от 3 до 45 кВт
- Простота возможного расширения, одинаковые габариты даже при более высокой мощности
- До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
- Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
- Простота обращения.
- Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
- Катушка с 4 выводами в S0 по S3
- Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
Контакторы, реле, автоматические выключатели, кнопки и индикаторы, концевые выключатели 3RT1034-1CP04-0KV0
Контактор SIEMENS используют для соединения силовой цепи при запуске электродвигателей различных мощностей, а также для отключения/включения нагрузок безиндуктивных.
Реле времени СИМЕНС SIRIUS отличается простотой настройки, которая выполняется поворотным регулятором.
Реле времени СИМЕНС SIRIUS используются во всех процессах регулирования, соединения, схемах регулирования и пуска-защиты, где необходима выдержка времени.
Кнопки и световые индикаторы индикаторы SIEMENS оснащены важнейшие ключевые функции в коммутации между устройством и человеком.
Автоматические выключатели СИМЕНС оборудованы защиту электросетей от скачков напряжения, возникновения короткого замыкания и .
Кнопки и световые индикаторы СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между устройством и человеком посредством сигналов.
Промышленные концевые выключатели SIEMENS с блочной схемой удобны в использовании благодаря своей высокой надежности и универсальности.
Контакторы от фирмы SIEMENS - одни из наиболее надежных на российском рынке.
Купить оборудование СИМЕНС 3RT1034-1CP04-0KV0, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По любым, заинтересовавшим Вас вопросам, таким как: характеристики, паспорт, монтаж, цена, техническое описание, доставка, документация, комплектация, применяемость, отправка в регионы и так далее, обращайтесь к нашим менеджерам по телефону +7 (495) 589-56-84.
Технические характеристики
Технические характеристики 3RT10341CP040KV0
| | CONTACTOR, AC-3 15KW, AC 230V, 50HZ, SIZE S2, AUX. CONTACT BLOCK INSTALLED 2NO + 2NC, VARISTOR INSTALLED | |
| Фирменное название продукта | SIRIUS | |
