3RB2143-4EW1
Контактор SIEMENS используют для соединения силовой цепи при запуске электродвигателей различных мощностей, а также для отключения и включения нагрузок безиндуктивных.
Реле времени SIEMENS SIRIUS отличается простотой настройки, которая выполняется поворотным регулятором.
Реле времени SIEMENS SIRIUS используются во всех процессах управления, коммутации, системах контроля и пуска-защиты, где необходима выдержка времени.
Кнопки и световые индикаторы СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между машиной и человеком посредством сигналов.
Кнопки и световые индикаторы индикаторы SIEMENS оборудованы важнейшие ключевые функции в коммуникации между человеком и прибором.
Автоматические выключатели SIEMENS оборудованы защиту электросетей от возникновения короткого замыкания, перегрузок и .
Промышленные концевые выключатели SIEMENS с модульной конструкцией удобны в применении благодаря своей высокой универсальности и надежности.
Контакторы от фирмы SIEMENS - являются одними из наиболее надежных на российском рынке.
Купить оборудование SIEMENS 3RB2143-4EW1, цена на которые будет уменьшена, благодаря системе персональной скидки, можно в компании ООО «МАРК».
По всем, заинтересовавшим Вас вопросам, таким как: монтаж, отправка в регионы, техническое описание, паспорт, доставка, характеристики, документация, цена, комплектация, применяемость и т.д., уточняйте по телефону.

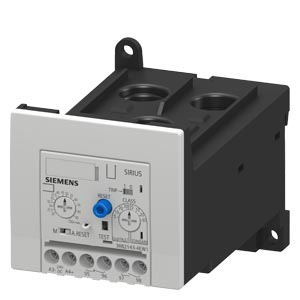

| | OVERLOAD RELAY 25...100 A FOR MOTOR PROTECTION SIZE S3, CLASS 5...30 STAND-ALONE INSTALLATION MAIN CIRCUIT: THROUGH TRANSF. AUX. CIRCUIT: SCREW CONNECTION MANUAL-AUTOMATIC-RESET INT. EARTH FAULT DETECTION | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | электронное реле перегрузки | |
| Общие технические данные: | ||
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S3 | |
| Мощность потерь [Вт] всего типовое | 0,05 W | |
| Напряжение изоляции | ||
| при степени загрязнения 3 расчетное значение | 1 000 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| Стойкость к шоку | 15г / 11 мсек | |
| Тип взрывозащиты | PTB 06 ATEX 3001 Ex II (2) GD | |
| Условное обозначение согласно DIN EN 81346-2 | F | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| Относительная влажность воздуха во время эксплуатации | 100 % | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 25 ... 100 A | |
| рабочее напряжение | ||
| при AC-3 расчетное значение максимальное | 1 000 V | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| Количество переключающих контактов | ||
| для вспомогательных контактов | 0 | |
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 4 A | |
| при 110 В | 4 A | |
| при 120 В | 4 A | |
| при 125 В | 4 A | |
| при 230 В | 3 A | |
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| при 110 В | 0,3 A | |
| при 125 В | 0,3 A | |
| при 220 В | 0,11 A | |
| Функция защиты/ контроля: | ||
| Класс срабатывания | CLASS 5, 10, 20 и 30 регулируется | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 6 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | отдельная установка | |
| Высота | 106 mm | |
| Ширина | 70 mm | |
| Глубина | 124 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 m | |
| — сзади | 0 m | |
| — сверху | 0 m | |
| — снизу | 0 m | |
| — сбоку | 0 m | |
| до заземленных частей | ||
| — спереди | 0 m | |
| — сзади | 0 m | |
| — сверху | 0 m | |
| — сбоку | 6 mm | |
| — снизу | 0 m | |
| до находящихся под напряжением частей | ||
| — спереди | 0 m | |
| — сзади | 0 m | |
| — сверху | 0 m | |
| — снизу | 0 m | |
| — сбоку | 6 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
| Исполнение электрического подключения | ||
| для главной электрической цепи | проходной трансформатор | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | 0,5 ... 4 мм, 2x (0,5 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 0,5 ... 2,5 мм, 2x (0,5 ... 1,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 14) | |
| Электромагнитная совместимость: | ||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 08.07.2016 | |
