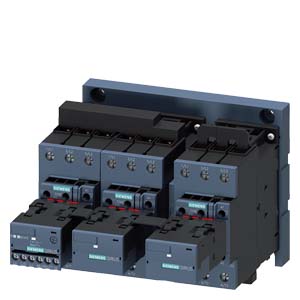

3RA2437-8XE32-1NB3
Контактор СИМЕНС применяют для коммутации силовой цепи при запуске электродвигателей различных мощностей, а также для включения и отключения нагрузок безиндуктивных.
Кнопки и световые индикаторы СИМЕНС позволяют подавать команды от человека к прибору и обеспечивают обратную связь между машиной и человеком с помощью сигналов.
Реле времени SIEMENS SIRIUS отличается простотой настройки, которая производится поворотным переключателем.
Реле времени SIEMENS SIRIUS применяются во всех процессах контроля, соединения, системах контроля и пуска-защиты, где необходима выдержка времени.
Кнопки и световые индикаторы индикаторы СИМЕНС снабжены важнейшие ключевые функции в коммуникации между машиной и человеком.
Контакторы от компании СИМЕНС - являются одними из наиболее надежных на российском рынке.
Автоматические выключатели SIEMENS имеют защиту электросетей от скачков напряжения, перегрузок и .
Промышленные концевые выключатели SIEMENS с модульной схемой удобны в использовании за счет своей высокой универсальности и надежности.
Купить оборудование СИМЕНС 3RA2437-8XE32-1NB3, цена на которые будет снижена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».
По всем, интересующим Вас вопросам, как например: документация, применяемость, характеристики, техническое описание, доставка, комплектация, отправка в регионы, паспорт, монтаж, цена и так далее, звоните по номеру +7 (495) 589-56-84.
| | ST.-D. (WYE-D.) COM. W I/O-LINK AC3:55KW/400V 24V DC SIZE S2, SCREW CONNECTION ELECTR. AND MECH. INTERLOCK 3NO+3NC INTEGR., | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | комбинация контакторов 3RA24 "звезда-треугольник" | |
| Заводской номер изделия | ||
| 1 входящего в комплект поставки контактора | 3RT2037 | |
| 2 входящего в комплект поставки контактора | 3RT2037 | |
| 3 входящего в комплект поставки контактора | 3RT2035 | |
| входящего в объём поставки монтажного комплекта RS | 3RA2934-2BB1 | |
| входящего в комплект поставки функционального модуля для коммуникации | 3RA2711 | |
| Общие технические данные: | ||
| Габаритные размеры контактора | S2 | |
| Расширение продукта | ||
| Вспомогательный выключатель | нет | |
| Напряжение изоляции | ||
| при степени загрязнения 3 расчетное значение | 690 V | |
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| Стойкость к шоку | ||
| при прямоугольном импульсе | ||
| — при постоянном токе | 7,7 g / 5 мс, 4,5 g / 10 мс | |
| при синусовом импульсе | ||
| — при постоянном токе | 12 g / 5 мс, 7 g / 10 мс | |
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 10 000 000 | |
| контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Условное обозначение | ||
| согласно DIN EN 81346-2 | Q | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -55 ... +80 °C | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | 0 | |
| рабочее напряжение | ||
| при AC-3 расчетное значение максимальное | 690 V | |
| Рабочий ток | ||
| при AC-1 при 400 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 80 A | |
| — при температуре окружающей среды 60 °C расчетное значение | 70 A | |
| при AC-2 при 400 В расчетное значение | 115 A | |
| при AC-3 | ||
| — при 400 В расчетное значение | 115 A | |
| Частота включений на холостом ходу | 1 500 1/h | |
| Частота коммутации | ||
| при AC-1 максимальное | 800 1/h | |
| при AC-2 максимальное | 400 1/h | |
| при AC-3 максимальное | 700 1/h | |
| при AC-4 максимальное | 200 1/h | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Управляющее напряжение питания 1 | ||
| при постоянном токе расчетное значение | 24 V | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,8 ... 1,1 | |
| Мощность втягивания электромагнитной катушки при постоянном токе | 23 W | |
| Мощность на удержание электромагнитной катушки при постоянном токе | 1 W | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 3 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — включающийся без выдержки времени | 3 | |
| Рабочий ток вспомогательных контактов при AC-12 максимальное | 10 A | |
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 230 В | 6 A | |
| при 400 В | 3 A | |
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 10 A | |
| при 60 В | 2 A | |
| при 110 В | 1 A | |
| при 220 В | 0,3 A | |
| Надёжность контакта вспомогательных контактов | < 1 ошибки на 100 млн. коммутационных циклов | |
| Номинальная нагрузка UL/CSA: | ||
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A | |
| — при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 A | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
| Вид крепления | винтовое крепление | |
| Высота | 142 mm | |
| Ширина | 177,5 mm | |
| Глубина | 223 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 10 mm | |
| — сзади | 0 mm | |
| — сверху | 10 mm | |
| — снизу | 10 mm | |
| — сбоку | 10 mm | |
| до заземленных частей | ||
| — спереди | 10 mm | |
| — сзади | 0 mm | |
| — сверху | 10 mm | |
| — сбоку | 10 mm | |
| — снизу | 10 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 10 mm | |
| — сзади | 0 mm | |
| — сверху | 10 mm | |
| — снизу | 10 mm | |
| — сбоку | 10 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — однопроводный | 2x (1 – 35 мм), 1x (1 – 50 мм) | |
| — одножильного или многожильного | 2x (1 – 35 мм), 1x (1 – 50 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (1 – 25 мм), 1x (1 – 35 мм) | |
| при проводах AWG для главных контактов | 2x (18 ... 2), 1x (18 ... 1) | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | |
| Безопасность: | ||
| Значение В10 | ||
| при высоком уровне согласно SN 31920 | 1 000 000 | |
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 73 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 100 FIT | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Связь/ протокол: | ||
| Функция продукта Коммуникация через шину | нет | |
| Протокол осуществляется поддержка | ||
| протокол AS-Interface | нет | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 04.07.2016 | |
